Ürün Tanıtımı & Kullanım Alanları

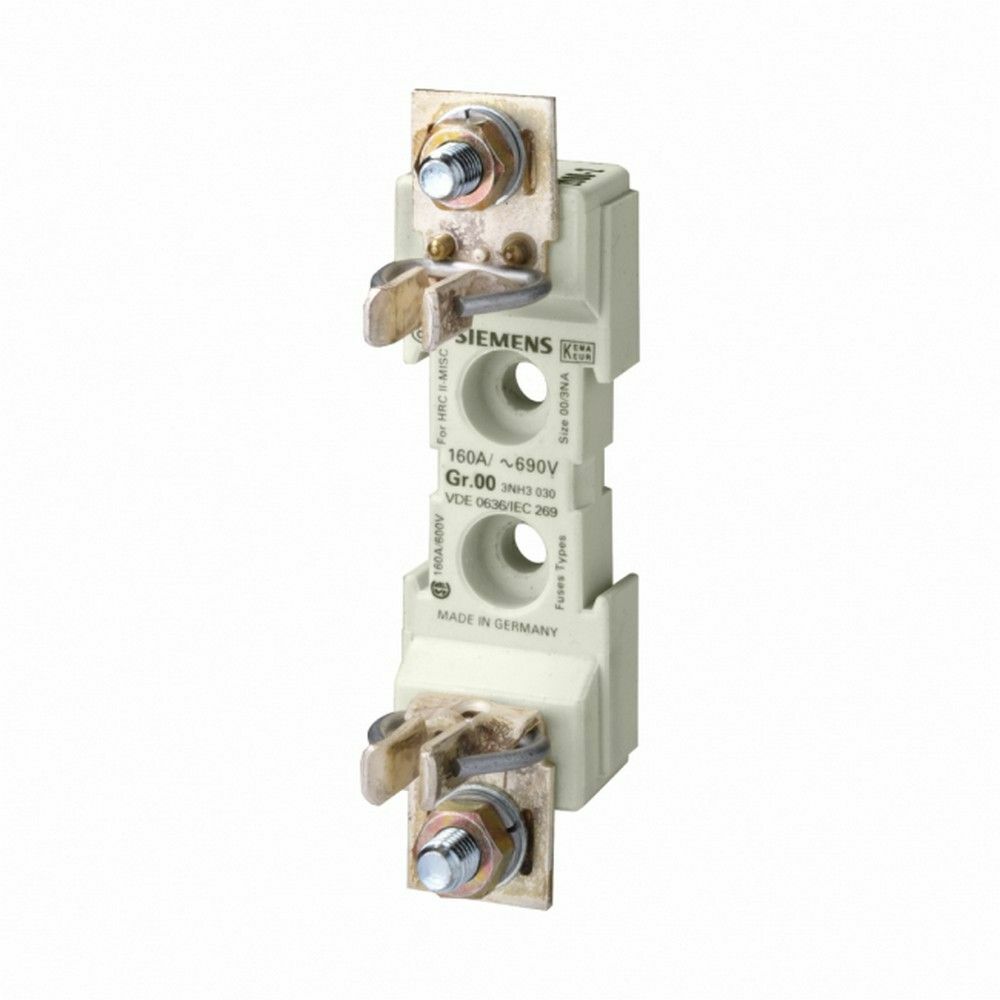

Siemens 3NH3030, NH00 boy bıçaklı sigorta buşonlarıyla kullanılan, 1 kutuplu ve 160A anma akımlı seramik gövdeli bir NH Sigorta Altlığı çözümüdür. Ana dağıtım panoları, kompanzasyon sistemleri, makine besleme panoları, motor çıkış devreleri ve endüstriyel tali dağıtım noktalarında sigorta buşonunun güvenli şekilde konumlandırılmasına yardımcı olur.

690V AC ve 440V DC çalışma gerilimlerine uygun tasarlanan bu NH Sigorta Altlığı, sabit montajlı pano uygulamalarında kompakt yerleşim sunar. 34 mm gövde genişliği, dar pano alanlarında düzenli faz yerleşimi sağlarken; 122 mm yükseklik ve 60 mm derinlik ölçüleri proje yerleşiminin net biçimde planlanmasına destek verir.

Öne Çıkan NH Sigorta Altlığı Avantajları

• 160A anma akımı: Ana ve tali dağıtım devrelerinde NH00 boy sigorta altyapısı oluşturur.
• 1 kutuplu yapı: Faz bazlı koruma düzenleri ve çok kutuplu pano kombinasyonları için uygundur.
• 690V AC / 440V DC: Endüstriyel alçak gerilim uygulamalarında geniş kullanım alanı sağlar.
• 34 mm kompakt genişlik: Pano içi alan kullanımını iyileştirir ve düzenli yerleşime katkı sunar.
• NH Sigorta Altlığı uyumu: EN 60269-1 standardına göre NH00 boy sistemlerle eşleşir.
• M8 bağlantı düzeni: Düz terminal yapısı ile ana devre bağlantılarında sağlam mekanik sabitleme sağlar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

NH Sigorta Altlığı montajında pano enerjisi tamamen kesilmeli, bağlantı yüzeyleri oksit ve kirden arındırılmalıdır. NH00 buşon seçimi; devre akımı, yük tipi, kablo kesiti ve kısa devre hesabına göre yapılmalıdır. M8 bağlantı noktalarında uygun tork anahtarı kullanılmalı, 14 N·m maksimum sıkma değeri aşılmamalı ve açıkta kalan iletken bölümler temas riskine karşı uygun koruyucu ekipmanla güvence altına alınmalıdır.

Sıkça Sorulan Sorular

NH Sigorta Altlığı hangi sigorta buşonlarıyla kullanılır?

Bu NH Sigorta Altlığı, EN 60269-1'e göre NH00 boy bıçaklı sigorta buşonları için tasarlanmıştır. Devrede kullanılacak buşonun gG, aM veya uygulamaya uygun diğer karakteristiği proje hesabına göre seçilmelidir.

160A değeri her uygulamada 160A buşon kullanılması gerektiği anlamına gelir mi?

Hayır. 160A, altlığın anma akım sınıfıdır. Koruma buşonu değeri, devrenin çalışma akımı, kablo kapasitesi, selektivite ihtiyacı ve yük karakteristiğine göre belirlenmelidir.

Ürün DIN raya takılır mı?

Bu model sabit montajlı yapıdadır. Pano şasesi veya uygun sabit montaj yüzeyinde, mekanik sabitleme ve bağlantı mesafeleri gözetilerek uygulanmalıdır.

3NH3030 mevcut panolarda yenileme için uygun mudur?

Mevcut NH00 sistemlerde ürün kodu, kutup sayısı, montaj noktaları ve bağlantı şekli birebir doğrulanarak bakım veya yenileme amacıyla kullanılabilir.
