Ürün Tanıtımı & Kullanım Alanları

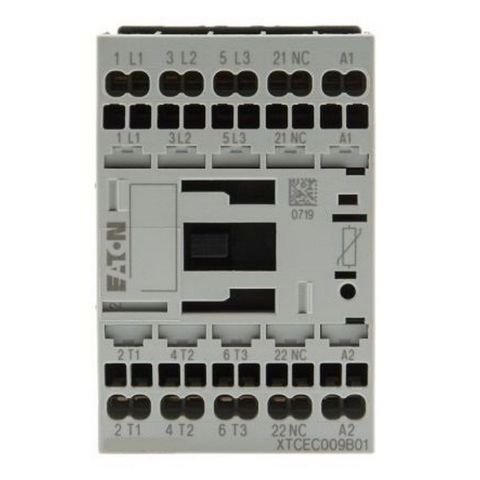

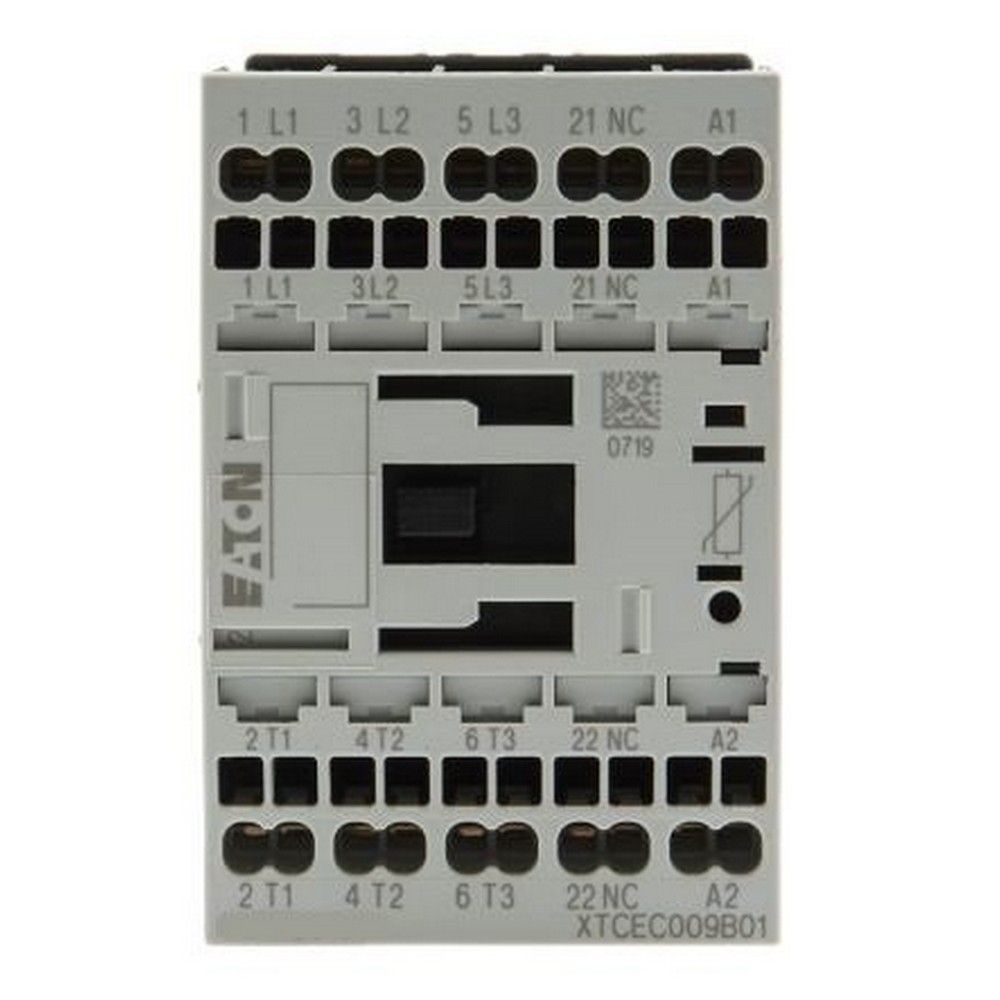

Eaton DILMC9-01-EA(24VDC), üç fazlı motorların ve uygun güç devrelerinin uzaktan kumandası için tasarlanan kompakt bir Güç Kontaktörü çözümüdür. AC-3 kategorisinde 9A çalışma akımı sunan ürün; pompa, fan, konveyör, küçük makine, havalandırma ve genel motor kumanda panolarında güvenilir anahtarlama görevi görür.

24V DC bobinli bu Güç Kontaktörü, düşük gerilimli otomasyon altyapılarında PLC, röle ve buton devreleriyle kullanılabilir. Üç adet normalde açık ana kontağı motor beslemesini kumanda ederken, entegre 1NK yardımcı kontak kontaktörün durum bilgisi, elektriksel kilitleme veya ikaz devreleri için pratik kullanım sağlar.

Öne Çıkan Üstün Özellikler & Avantajları

• 9A AC-3 anahtarlama kapasitesi: Küçük güçlü üç fazlı motor devrelerinde güvenilir kumanda sağlar.
• 24V DC bobin: Otomasyon panolarındaki 24V DC kumanda beslemeleriyle uyumlu Güç Kontaktörü yapısı sunar.
• 3 kutuplu ana kontak yapısı: Üç fazlı motorların güç devresini aynı anda anahtarlamaya uygundur.
• Entegre 1NK yardımcı kontak: Geri bildirim, kilitleme ve sinyal fonksiyonlarına temel kontak desteği verir.
• Yaylı klemens bağlantısı: Uygun kesitte hazırlanmış iletkenlerle hızlı, düzenli ve titreşime dayanıklı pano bağlantısına yardımcı olur.
• Kompakt gövde: Dar pano hacimlerinde motor koruma ve kumanda elemanlarıyla düzenli yerleşim imkânı sağlar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Bu Güç Kontaktörü montajında A1-A2 bobin uçlarına yalnızca 24V DC kumanda gerilimi uygulanmalıdır. Motor hattında yük akımına uygun kesitte bakır iletken kullanılmalı; kısa devre koruması için sigorta veya motor koruma şalteri, aşırı yük koruması için ise motor etiket akımına göre ayarlanmış termik röle tercih edilmelidir. Yardımcı kontaktaki NK fonksiyonu devre şemasına göre kontrol edilmeden bağlantı yapılmamalıdır.

Sıkça Sorulan Sorular

Bu Güç Kontaktörü hangi motorlarda kullanılabilir?

AC-3 kategorisinde 9A değerini aşmayan ve 400V AC şebekede yaklaşık 4kW'a kadar olan üç fazlı motor kumanda uygulamalarında kullanılabilir. Kesin seçim motorun anma akımı, çalışma sıklığı ve yük karakteristiğine göre yapılmalıdır.

Üzerinde yardımcı kontak var mı?

Evet. Cihaz üzerinde 1 adet normalde kapalı yardımcı kontak bulunur. Bu kontak, geri bildirim ve elektriksel kilitleme devrelerinde kullanılabilir.

Yaylı klemens yapısının avantajı nedir?

Yaylı klemens, uygun hazırlanmış iletkenlerde hızlı montaj ve düzenli kablolama sağlar. Çok telli iletkenlerde kablo ucu yüksüğü kullanılması bağlantı kalitesini destekler.

24V AC kumanda devresinde kullanılabilir mi?

Hayır. Bu Güç Kontaktörü 24V DC bobinlidir; 24V AC kumanda devreleri için uygun bobin gerilimindeki model seçilmelidir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamızdan temin edilen Eaton Güç Kontaktörü, orijinal ambalajında ve adınıza faturalı olarak sevk edilir. Sipariş öncesinde model kodu, 24V DC bobin bilgisi ve 1NK yardımcı kontak konfigürasyonunu proje gereksinimlerinizle karşılaştırarak doğru ürün seçimini yapabilirsiniz.
