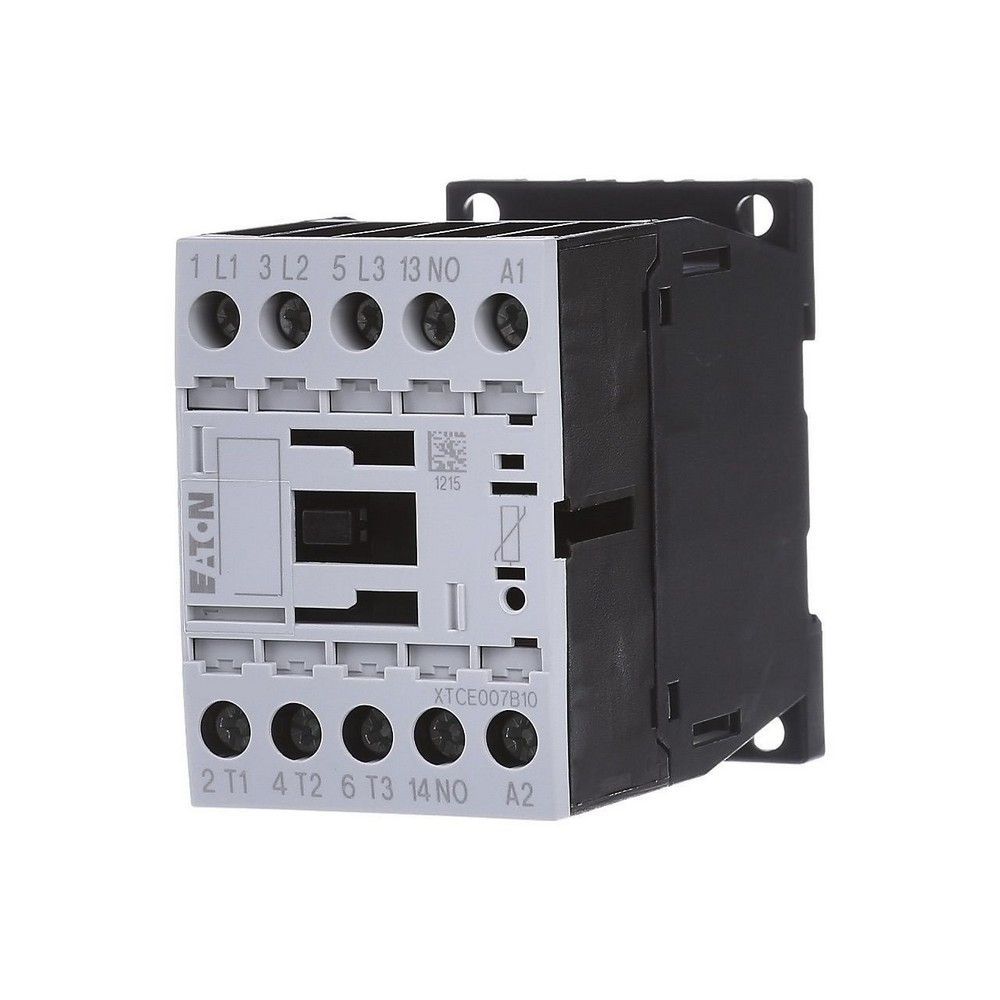

EATON DILM9-10(42V50HZ,48V60HZ) GÜÇ KONTAKTÖRÜ (AC BOBİN) 9A 1NA
KDV Dahildir.
x
79,98 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON DILM9-10(42V50HZ,48V60HZ) GÜÇ KONTAKTÖRÜ (AC BOBİN) 9A 1NA |
| Stok Kodu | 276686 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON DILM9-10(42V50HZ,48V60HZ), üç fazlı asenkron motorların anahtarlanması için tasarlanmış AC bobinli bir Güç Kontaktörüdür. 50Hz kumanda devrelerinde 42V AC, 60Hz kumanda devrelerinde 48V AC bobin gerilimiyle çalışır. Ürün; makine panoları, pompa ve fan kumanda panoları, kompresör sistemleri, konveyör hatları ve endüstriyel otomasyon uygulamalarında motoru uzaktan açma-kapama amacıyla kullanılır.
Bu Güç Kontaktörü, 400V AC-3 kullanım kategorisinde 9A anma çalışma akımı ve 4kW motor gücü sunar. Ana devrede üç adet normalde açık kontak, kumanda ve sinyal devrelerinde ise bir adet normalde açık yardımcı kontak bulunur. Çift frekanslı bobin yapısı, farklı makine kumanda trafolarının bulunduğu projelerde doğru gerilim-frekans eşleşmesiyle güvenilir devreye alma avantajı sağlar.
Güç Kontaktörü Seçiminde Öne Çıkan Özellikler & Avantajları
- Güç Kontaktörü bobini: 42V AC 50Hz ve 48V AC 60Hz çalışma seçeneği sunar.
- Motor anahtarlama kapasitesi: 400V AC-3 sınıfında 9A ve 4kW değerlerine uygundur.
- Kontak yapısı: 3 ana normalde açık kontak ve 1NA yardımcı kontak içerir.
- Kompakt gövde: 45mm genişlik, 68mm yükseklik ve 75mm derinlik ölçüleriyle pano alanını verimli kullanır.
- Vidalı bağlantı: M3.5 terminal vidaları, 10mm kablo sıyırma mesafesi ve 1,2Nm önerilen sıkma torku sunar.
- Elektriksel dayanım: 690V yalıtım ve çalışma gerilimi, 8kV darbe dayanım gerilimi ve IP20 koruma yapısıyla endüstriyel pano uygulamalarına uygundur.
Teknik & Donanım Özellikleri
| Parametre | Değer |
|---|---|
| Marka | EATON |
| Model | DILM9-10(42V50HZ,48V60HZ) |
| Katalog kodu | 276686 |
| Barkod | 4015082766863 |
| Ürün tipi | Güç Kontaktörü |
| Bobin gerilimi | 42V AC 50Hz / 48V AC 60Hz |
| Ana kontak yapısı | 3NA, 3 kutup |
| Yardımcı kontak | 1NA |
| Anma çalışma akımı AC-1 | 22A, 380-415V |
| Anma çalışma akımı AC-3 | 9A, 220-440V |
| Anma çalışma gücü AC-3 | 4kW, 380-400V |
| Anma çalışma akımı AC-4 | 6A, 380-400V |
| Anma çalışma gücü AC-4 | 2,5kW, 380-400V |
| Yalıtım gerilimi Ui | 690V AC |
| Darbe dayanım gerilimi Uimp | 8kV AC |
| Bağlantı tipi | Vidalı klemens |
| Terminal vidası | M3.5 |
| Terminal sıkma torku | 1,2Nm |
| Ölçüler | 45mm genişlik x 68mm yükseklik x 75mm derinlik |
| Ağırlık | 0,24kg |
| Koruma | IP20, ön yüzden parmak ve el sırtı temasına karşı korumalı |
| Standartlar | IEC/EN 60947, VDE 0660, UL, CSA |
| Mekanik ömür | 10.000.000 operasyon |
Saha & Montaj Rehberi
Güç Kontaktörü montajında öncelikle bobin etiketindeki 42V 50Hz veya 48V 60Hz değerinin kumanda trafosu ile aynı olduğundan emin olunmalıdır. Motor devresi seçiminde AC-1 22A yerine motor yükleri için AC-3 9A değeri esas alınmalı, kontaktör uygun 6,3-10A aralıklı termik röle ve kısa devre koruma elemanıyla tamamlanmalıdır. Ana devre ve kumanda kabloları 10mm sıyırma uzunluğuna göre hazırlanmalı, terminaller 1,2Nm torkla sıkılmalı ve pano içinde ısı yayılımını engelleyecek şekilde yeterli boşluk bırakılmalıdır. Kontaktör, üretici montaj pozisyonu ve pano havalandırma kurallarına uygun yerleştirilmelidir.
Sıkça Sorulan Sorular
Bu Güç Kontaktörü 400V motorlarda hangi güce kadar kullanılabilir?
Güç Kontaktörü, 400V AC-3 kullanım kategorisinde 9A anma akımı ve 4kW motor gücü için uygundur. Motorun kalkış karakteristiği, servis faktörü ve etiket akımı ayrıca değerlendirilmelidir.
42V ve 48V bobin değerleri nasıl seçilmelidir?
42V değeri 50Hz AC kumanda devreleri, 48V değeri ise 60Hz AC kumanda devreleri içindir. Bobin gerilimi kadar frekansın da doğru olması gerekir; farklı bir kumanda gerilimi uygulanmamalıdır.
Ürün üzerinde kaç yardımcı kontak bulunur?
Bu Güç Kontaktörü üzerinde bir adet normalde açık yardımcı kontak bulunur. İlave kilitleme, PLC geri bildirimi veya arıza sinyali ihtiyacı varsa uyumlu yardımcı kontak modülü eklenebilir.
Ürün orijinal ambalajlı ve faturalı olarak gönderilir mi?
Güç Kontaktörü mağazamızdan orijinal ambalajında, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında sevk edilir. Sipariş hazırlığında model kodu, barkod ve bobin bilgisi kontrol edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON DILM9-10 Güç Kontaktörü, mağazamız güvencesiyle orijinal ambalajında ve faturalı olarak sunulur. Sevkiyat öncesi 276686 katalog kodu, 4015082766863 barkodu, 42V 50Hz / 48V 60Hz bobin bilgisi ve ürünün fiziksel etiketi kontrol edilir. Pano imalatı ve kurumsal projeler için stok, termin ve teknik seçim desteği sağlanır.
