Ürün Tanıtımı & Kullanım Alanları

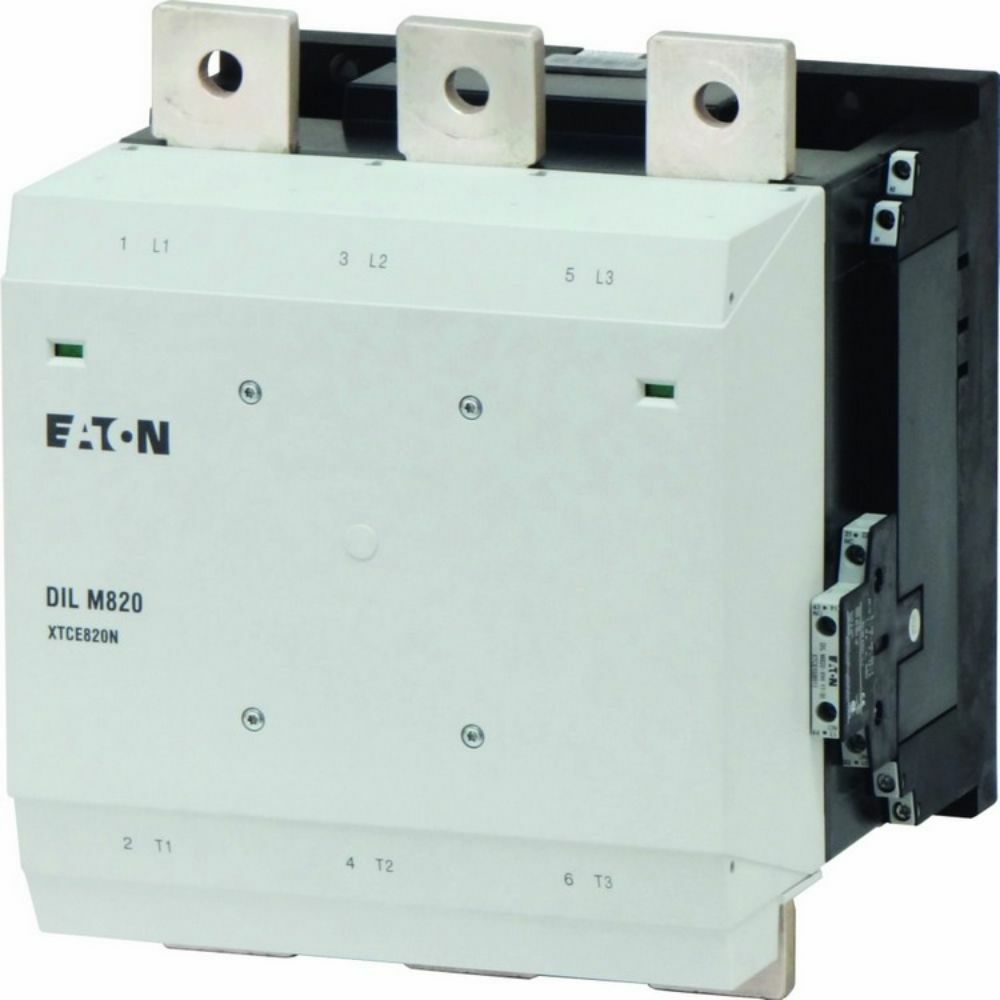

Eaton DILM820/22(RA250) Güç Kontaktörü, yüksek akımlı üç faz motor devrelerinin güvenilir şekilde açılıp kapatılması için tasarlanmış ağır hizmet tipi bir kumanda elemanıdır. 380/400/415V AC-3 kategorisinde 820A anma çalışma akımı ve 450kW motor gücü kapasitesiyle pompa istasyonları, kompresör grupları, fan sistemleri, büyük HVAC tesisleri, konveyörler ve proses hatlarında kullanılır.

RA250 elektronik bobinli Güç Kontaktörü, 110-250V AC 40-60Hz ile 110-350V DC kumanda beslemelerinde çalışır. Bu yapı, geniş besleme toleransı istenen endüstriyel kumanda panolarında tek ürünle proje standardizasyonu sağlamaya yardımcı olur. Üç adet ana normalde açık kontak yanında bulunan 2NA+2NK yardımcı kontak, kontaktör durum bilgisinin PLC, röle, sinyal lambası ve elektriksel kilitleme devrelerine aktarılmasını kolaylaştırır.

Öne Çıkan Güç Kontaktörü Avantajları

• 820A AC-3 kapasite: 400V'ta 450kW'a kadar motor devreleri için yüksek anahtarlama performansı sağlar.
• RA250 geniş bobin aralığı: 110-250V AC ve 110-350V DC kumanda beslemelerine uyumludur.
• 2NA+2NK yardımcı kontak: Çalışma geri bildirimi, arıza senaryosu ve kilitleme uygulamalarında ilave kontrol esnekliği sunar.
• 1000V çalışma gerilimi: Yüksek gerilim sınıfındaki endüstriyel enerji ve motor kumanda panolarına uygundur.
• Güç Kontaktörü terminal yapısı: 60mm bara ile büyük kesitli kablo pabucu bağlantılarına uygun mekanik altyapı sağlar.
• Dayanıklı endüstriyel tasarım: IEC/EN 60947-4-1, UL ve CSA uygunluklarıyla profesyonel pano uygulamalarına yöneliktir.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Bu Güç Kontaktörü pano içinde yeterli hava sirkülasyonu sağlanacak şekilde, dik ve sağlam bir montaj yüzeyine yerleştirilmelidir. IP00 koruma sınıfı nedeniyle doğrudan temasa karşı uygun terminal kapakları, pano muhafazası ve ilgili koruma önlemleri uygulanmalıdır. Ana devrede kablo pabucu iletken kesiti, bara boyutu, üst devre kısa devre koruması ve 35Nm bağlantı torku; yük akımı ile proje seçicilik hesabına göre kontrol edilmelidir.

Sıkça Sorulan Sorular

DILM820/22(RA250) hangi motor gücü için uygundur?

400V AC-3 kullanımda 450kW'a kadar motor yüklerinin kumandası için uygundur. Nihai seçimde motorun kalkış şekli, çalışma sınıfı, ortam sıcaklığı ve devre koruma koordinasyonu dikkate alınmalıdır.

2NA+2NK yardımcı kontaklar ne amaçla kullanılır?

Güç Kontaktörü üzerindeki 2NA+2NK yardımcı kontaklar; PLC geri bildirimi, kontaktör çekti bilgisi, sinyalizasyon, kilitleme ve kumanda senaryolarında kullanılabilir.

RA250 bobin AC ve DC ile çalışır mı?

Evet. RA250 bobin, 110-250V AC 40-60Hz veya 110-350V DC besleme ile çalışacak şekilde tasarlanmıştır. Sipariş öncesinde mevcut kumanda geriliminizin bu aralıklarla uyumunu doğrulayınız.

Bağlantı sırasında hangi tork değerleri uygulanmalıdır?

Ana bağlantılarda 35Nm, kumanda devresi vidalarında 1,2Nm tork uygulanmalıdır. Torklu el aleti kullanılması, yüksek akım bağlantılarında temas güvenilirliğini artırır.

Orijinallik, Garanti & Sevkiyat Güvencesi

Eaton DILM820/22(RA250) Güç Kontaktörü, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak temin edilir. Yüksek akım pano projelerinizde ürün seçimi, bobin gerilimi, üst devre koruması ve yardımcı ekipman ihtiyacı için teknik ekibimizden destek alabilirsiniz.
