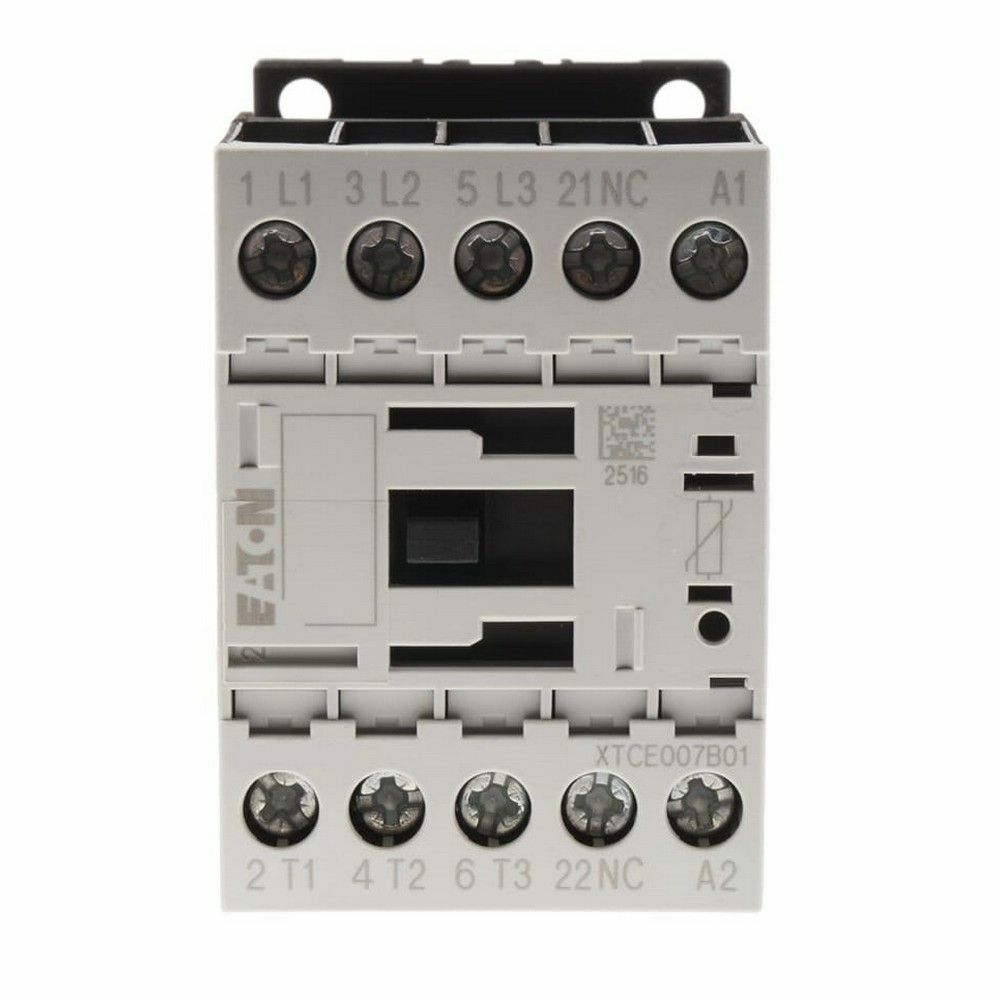

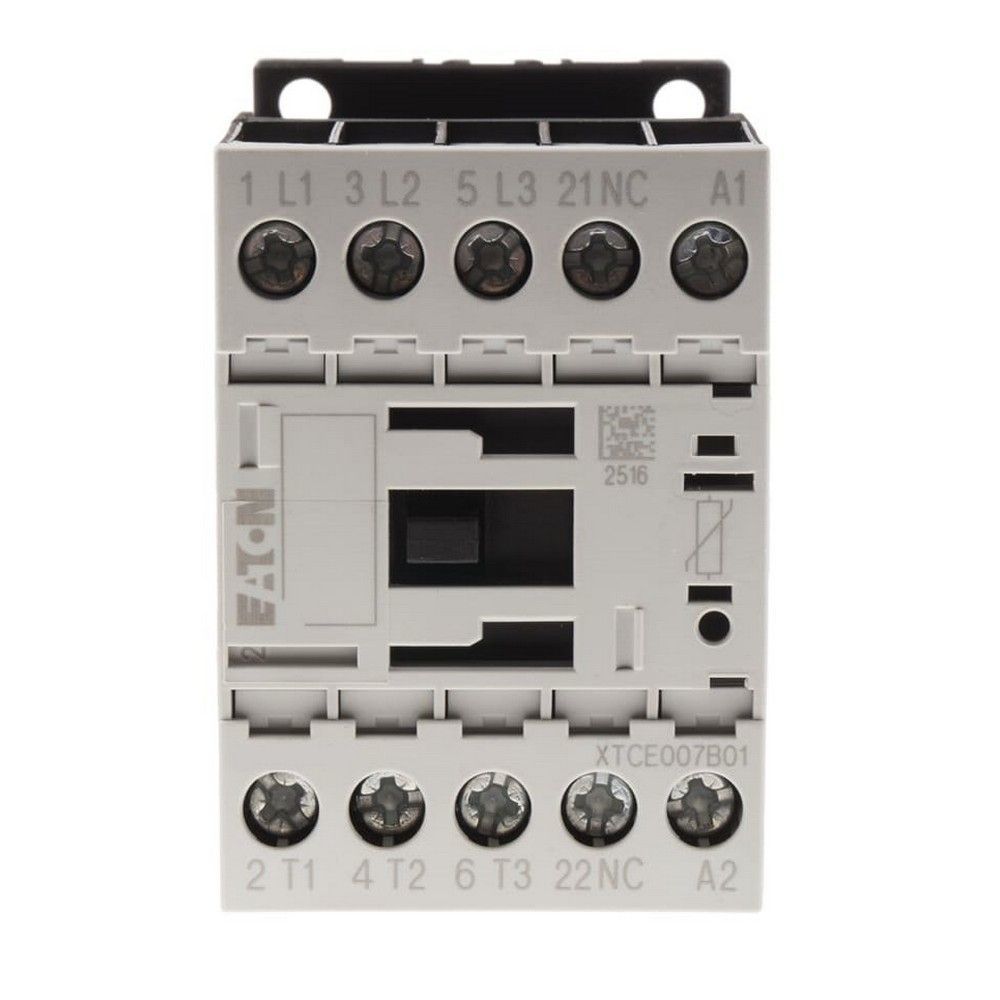

EATON DILM7-01(24V50-60HZ) GÜÇ KONTAKTÖRÜ (AC BOBİN)
KDV Dahildir.
x
75,87 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON DILM7-01(24V50-60HZ) GÜÇ KONTAKTÖRÜ (AC BOBİN) |
| Stok Kodu | 276589 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton DILM7-01 Güç Kontaktörü, 24V AC kumanda bobini, üç kutuplu ana kontak yapısı ve bir adet normalde kapalı yardımcı kontağıyla motor kumanda devreleri için tasarlanmıştır. 380/400V şebekelerde AC-3 kullanım kategorisinde 7A ve 3kW nominal işletme değerine ulaşır. Kompakt FS1 gövdesi, makine panoları, pompa ve fan kumanda panoları, küçük kompresör sistemleri, konveyörler ve otomasyon hücrelerinde düzenli montaj imkanı sunar.
Bu Güç Kontaktörü, 50/60Hz frekansta çalışan 24V AC kumanda devreleriyle uyumludur. Üç ana NA kontak motorun üç fazını anahtarlarken 1NK yardımcı kontak; kilitleme, durum bilgisi, alarm geri bildirimi ve kumanda lojiklerinde kullanılabilir. Ürün, IE3 verim sınıfındaki motorlarla kullanılabilen DILM ailesi içinde yer alır.
Öne Çıkan Üstün Özellikler & Avantajları
- 24V AC bobin: Güç Kontaktörü, düşük gerilimli kumanda devreleri ve 24V AC trafo beslemeli panolarla uyumludur.
- 7A AC-3 ve 3kW: 380/400V üç fazlı motorların normal çalışmada devreye alınması ve durdurulması için uygundur.
- 3NA ana kontak: Üç fazlı motor beslemesinin tek cihaz üzerinden güvenilir biçimde anahtarlanmasını sağlar.
- 1NK yardımcı kontak: Mühürleme, kilitleme, sinyalizasyon ve PLC geri bildirim devrelerinde kullanılabilir.
- Kompakt gövde: 45 mm genişlik, 68 mm yükseklik ve 75 mm derinlik ile pano alanının verimli kullanılmasına yardımcı olur.
- Uzun mekanik ömür: AC bobinli çalışma için 7.000.000, AC işletim için 10.000.000 operasyona kadar mekanik ömür verisi sunar.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka / Seri | Eaton Moeller DILM |
| Model / Katalog No | DILM7-01(24V50/60HZ) / 276589 |
| EAN | 4015082765897 |
| Bobin gerilimi | 24V AC, 50/60Hz |
| Ana kontak yapısı | 3NA, 3 kutup |
| Yardımcı kontak | 1NK |
| AC-1 nominal akım | 22A, 380/400/415V |
| AC-3 nominal akım | 7A, 220-440V; 5A, 500V; 4A, 660/690V |
| AC-3 motor gücü | 2,2kW, 240V; 3kW, 380/400V; 4kW, 415V |
| Yalıtım gerilimi Ui | 690V |
| Anma darbe dayanım gerilimi | 8kV AC |
| Çalışma gerilimi | 24-690V AC |
| Koruma derecesi | IP20 |
| Boyutlar | 45 x 68 x 75 mm |
| Ağırlık | 0,24 kg |
| Bağlantı tipi | Vidalı klemens |
| İletken kapasitesi | Çok telli 0,75-2,5 mm²; tek damarlı 0,75-4 mm² |
| Terminal sıkma torku | 1,2 Nm |
| Çalışma sıcaklığı | -25°C ila +60°C, kapalı gövdede -25°C ila +40°C |
| Standartlar | IEC/EN 60947-4-1, IEC/EN 60947, CE, UL, CSA, VDE 0660 |
| Montaj | DIN rayı veya pano yüzeyi |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Güç Kontaktörü montajından önce bobin beslemesinin 24V AC ve 50/60Hz olduğundan emin olun. Ana devrede L1-L2-L3 giriş ve T1-T2-T3 çıkış bağlantılarını proje şemasına göre yapın; A1-A2 kumanda uçlarında doğru polarite gerekmese de besleme gerilimi mutlaka kontrol edilmelidir. Kablo uçlarını yaklaşık 10 mm sıyırın, uygun kesitte yüksük kullanın ve vidalı terminalleri 1,2 Nm torkla sıkın. Motor devresinde kısa devre koruması ve motor nominal akımına göre ayarlanmış termik veya elektronik aşırı yük rölesi kullanılmalıdır. IP20 koruma seviyesine sahip ürün, uygun pano muhafazası içinde ve yoğuşma, yoğun toz veya doğrudan su temasından uzak monte edilmelidir.
Sıkça Sorulan Sorular
Bu Güç Kontaktörü hangi bobin gerilimiyle çalışır?
Bu Güç Kontaktörü 24V AC bobinle ve 50/60Hz frekansta çalışır. 24V DC çıkışa doğrudan bağlanmamalıdır.
Bu Güç Kontaktörü hangi motorlarda kullanılabilir?
380/400V AC-3 kategorisinde 7A ve 3kW seviyesine kadar normal üç fazlı asenkron motor kumandasında kullanılabilir. Motor koruması ayrıca sağlanmalıdır.
Yardımcı kontak hangi amaçla kullanılır?
Entegre 1NK yardımcı kontak, mühürleme devresi, elektriksel kilitleme, çalışma bilgisi ve otomasyon sistemi geri bildirimi için kullanılabilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Güç Kontaktörü mağazamızdan orijinal ürün ambalajı, ürün kodu ve barkod bilgileri korunmuş şekilde, adınıza düzenlenmiş fatura ile sevk edilir. Stoklarımızdan yapılan gönderimlerde ürünün doğru bobin gerilimi ve model kodu sipariş öncesinde kontrol edilir; üretici veya yetkili distribütör garanti koşulları kapsamında satış sonrası destek sunulur.
