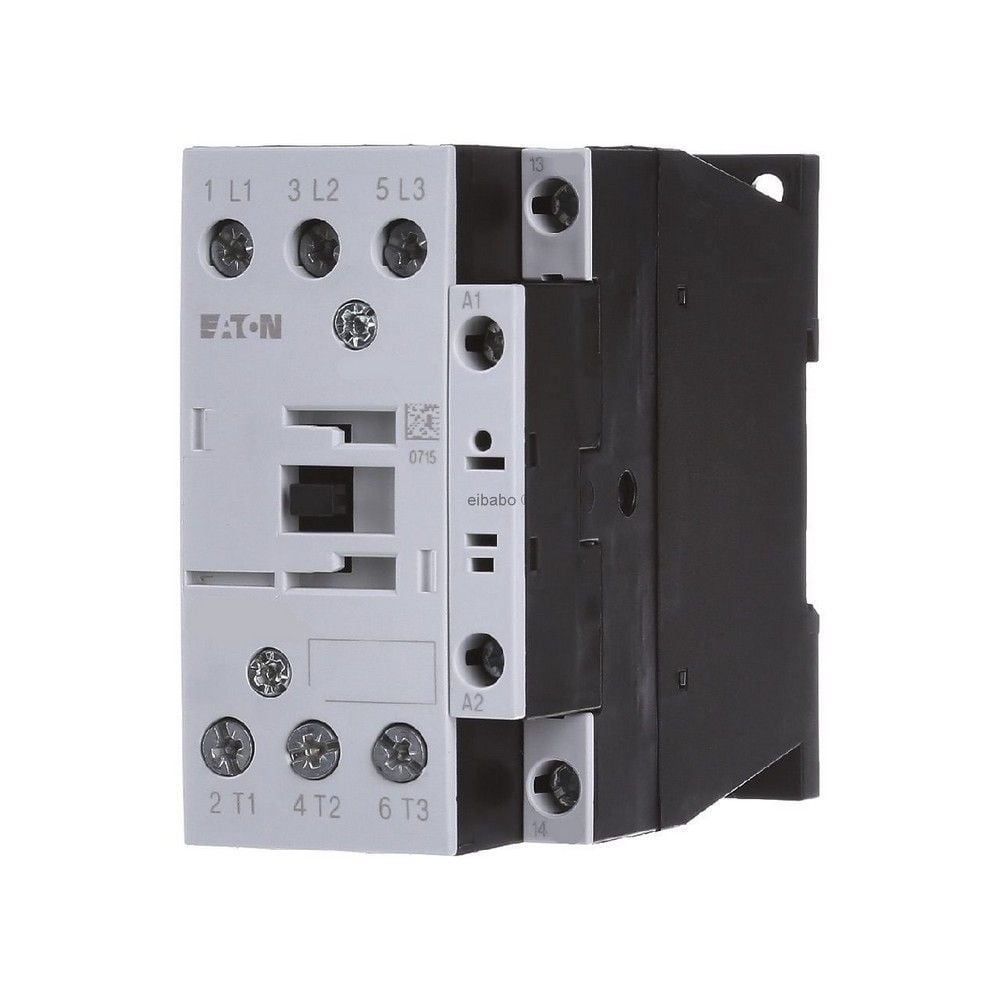

EATON DILM32-10(24V50-60HZ) GÜÇ KONTAKTÖRÜ (AC BOBİN)
KDV Dahildir.
x
215,04 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON DILM32-10(24V50-60HZ) GÜÇ KONTAKTÖRÜ (AC BOBİN) |
| Stok Kodu | 277264 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton DILM32-10(24V50/60HZ) Güç Kontaktörü, 24V AC 50/60Hz bobinle çalışan; üç ana kutuplu ve 1NA yardımcı kontaklı endüstriyel motor kumanda elemanıdır. 380/400V AC-3 kullanım kategorisinde 32A işletme akımı ve 15kW motor gücü için tasarlanmıştır. Pompa, fan, kompresör, konveyör, havalandırma ve genel makine tahrik panolarında üç fazlı motor devresini kontrollü olarak açıp kapatır.
Güç Kontaktörü, normal sincap kafesli asenkron motorların yol alması ve çalışma sırasında devreden çıkarılması gereken uygulamalarda güvenilir bir anahtarlama çözümüdür. 24V AC kumanda yapısı; buton, röle, zaman rölesi ve uygun kontrol çıkışlarıyla kurulan düşük gerilimli kumanda devrelerinde kullanım imkânı sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- 32A AC-3 kapasite: 400V'de 15kW motor yükleri için doğru boyutlandırılmış anahtarlama performansı sağlar.
- 24V AC 50/60Hz bobin: Kontrol devresinde çift frekans uyumu ile esnek proje kullanımı sunar.
- 3 ana kutup + 1NA yardımcı kontak: Bu Güç Kontaktörü, motor beslemesini anahtarlarken ilave çalışma bilgisi veya kilitleme devresi oluşturur.
- 690V Ue/Ui ve 8kV Uimp: Yüksek elektriksel dayanım gerektiren endüstriyel pano projelerine uygundur.
- Vidalı terminal bağlantısı: Güç Kontaktörü yapısı, ana devrede 16 mm²'ye kadar tek damarlı kablo bağlantısını destekler.
- IE3 motor uyumu: Güç Kontaktörü, yüksek verimli motorların kullanıldığı modern makine ve tesis uygulamalarında değerlendirilebilir.
Teknik & Donanım Özellikleri
| Ürün tipi | Güç Kontaktörü |
|---|---|
| Marka / Seri | Eaton DILM |
| Model / SKU | DILM32-10(24V50/60HZ) / 277264 |
| Barkod | 4015082772642 |
| Ana kontak yapısı | 3 kutup, 3NA |
| Yardımcı kontak | 1NA |
| Bobin gerilimi | 24V AC, 50/60Hz |
| AC-3 anma akımı | 32A, 380/400V |
| AC-3 motor gücü | 15kW, 380/400V |
| AC-4 kapasitesi | 15A / 7kW, 380/400V |
| AC-1 termik akım | 45A, açık ortamda 40°C |
| Anma çalışma / yalıtım gerilimi | 690V AC / 690V AC |
| Darbe dayanım gerilimi | 8kV AC |
| SCCR temel değeri | 5kA, UL/CSA koşullarında |
| Gövde ölçüleri | 45 × 85 × 97 mm |
| Ana devre terminali | 0,75-16 mm² tek damar; M5; 3,2 Nm |
| Kontrol devresi terminali | 0,75-4 mm² tek damar; M3,5; 1,2 Nm |
| Standartlar | IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montaj öncesinde enerjiyi kesin, gerilimsizlik kontrolünü yapın ve motor etiket akımına göre uygun termik aşırı akım rölesini seçin. Güç Kontaktörü ana devresinde kablo kesitini yük akımı, hat uzunluğu, pano sıcaklığı ve kısa devre koruma koordinasyonuna göre belirleyin; ana terminal vidalarını 3,2 Nm, kumanda terminal vidalarını 1,2 Nm torkla sıkın. 24V AC bobine kesinlikle doğru gerilim uygulanmalı, 24V DC çıkışlar doğrudan bobine bağlanmamalıdır.
Sıkça Sorulan Sorular
Bu Güç Kontaktörü hangi motor gücü için uygundur?
Bu Güç Kontaktörü, 400V AC-3 kategorisinde 32A ve 15kW üç fazlı motor devreleri için uygundur. Ağır AC-4 anahtarlama görevlerinde 400V için 15A ve 7kW sınırı esas alınmalıdır.
Güç Kontaktörü hangi panolarda tercih edilir?
Pompa, fan, kompresör, konveyör, havalandırma, paketleme makinesi ve genel motor kumanda panolarında kontaktörlü yol verme devrelerinin ana anahtarlama elemanı olarak kullanılır.
Yardımcı kontak ne amaçla kullanılır?
Entegre 1NA yardımcı kontak; mühürleme devresi, çalışma lambası, PLC dijital giriş bilgisi veya başka bir kontaktörle elektriksel kilitleme senaryoları için kullanılabilir.
Ürünün koruma sınıfı nedir?
Ürün IP00 koruma sınıfındadır. Bu nedenle uygun pano muhafazası içinde kullanılmalı; enerjili kısımlara erişim pano tasarımı ve ilgili koruma kurallarına göre engellenmelidir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Güç Kontaktörü, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak sevk edilir. Sipariş öncesinde 277264 katalog numarası ile 24V AC bobin gerilimini doğrulayarak projenize uygun ürünü güvenle seçebilirsiniz.
