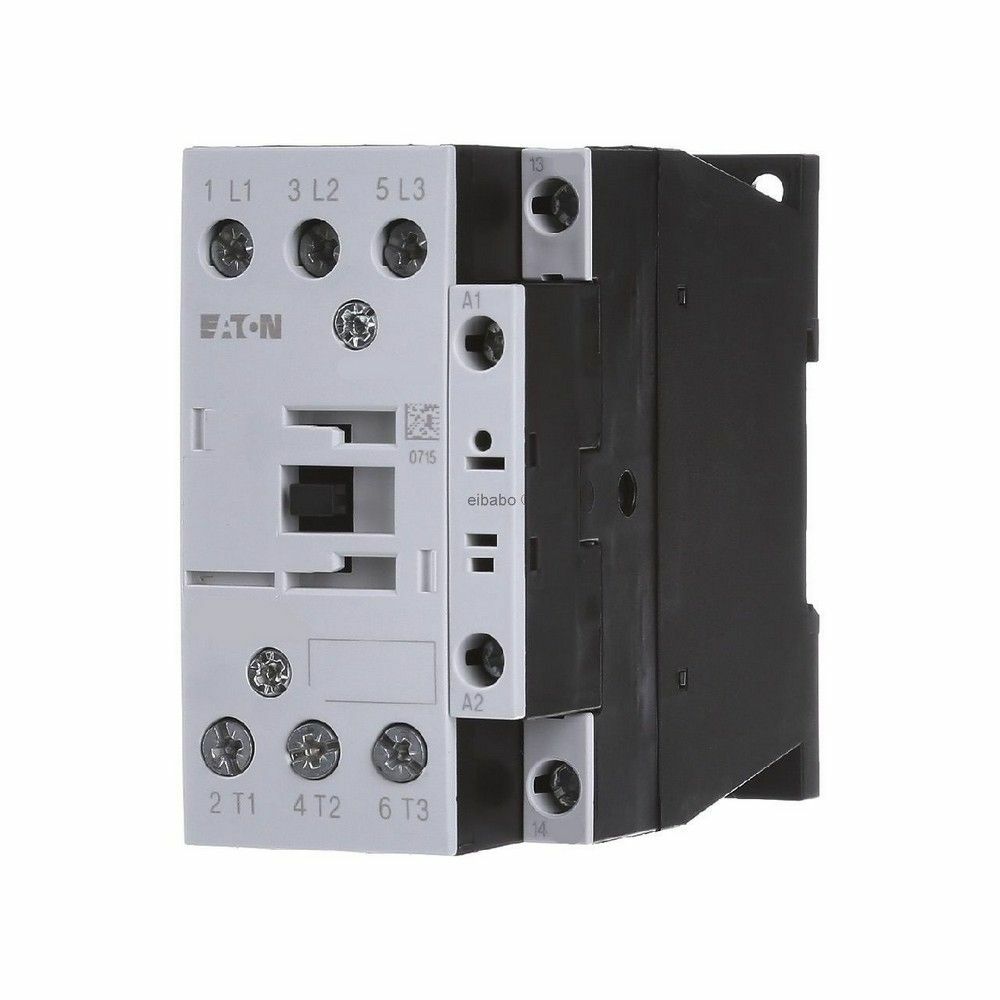

EATON DILM32-10(110V50HZ,120V60HZ) GÜÇ KONTAKTÖRÜ
KDV Dahildir.
x
215,04 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON DILM32-10(110V50HZ,120V60HZ) GÜÇ KONTAKTÖRÜ |
| Stok Kodu | 277257 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton DILM32-10, üç fazlı motorların devreye alınması ve devreden çıkarılması için tasarlanmış 32A sınıfında bir Güç Kontaktörü modelidir. 400V AC-3 kullanım kategorisinde 15kW motor gücüne kadar çalışır; pompa, fan, kompresör, konveyör, mikser, klima ve genel makine tahrik panolarında kullanılır.
110V AC 50Hz veya 120V AC 60Hz kumanda bobini, farklı kontrol devrelerine uyum sağlar. Bu Güç Kontaktörü, üç adet normalde açık ana kontak ve bir adet normalde açık yardımcı kontak yapısıyla mühürleme, PLC geri bildirimi ve otomatik kumanda devrelerinde işlevsel bir çözüm sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- 32A AC-3 kapasite: 400V seviyesinde 15kW motor kumandası için uygundur.
- 45A AC-1 kapasite: Rezistif ve düşük endüktif yüklerde daha yüksek termik çalışma kapasitesi sağlar.
- 110V/50Hz-120V/60Hz AC bobin: Kumanda gerilimiyle uyumlu seçim yapılmasına imkan verir.
- 3 ana kontak + 1NA yardımcı kontak: Motor güç devresi ve kontrol geri bildirimi için pratik bağlantı sunar.
- Vidalı terminaller: Pano kablolamasında sağlam ve servis edilebilir bağlantı sağlar.
- Kompakt gövde: 45mm genişlik, pano içi yerleşimde alan kullanımını kolaylaştırır.
Teknik & Donanım Özellikleri
| Ürün türü | Güç Kontaktörü |
|---|---|
| Marka / model | Eaton DILM32-10 |
| Katalog numarası | 277257 |
| Ana kontak yapısı | 3 kutup, 3NA |
| Yardımcı kontak | 1NA |
| Bobin gerilimi | 110V AC 50Hz / 120V AC 60Hz |
| AC-1 anma akımı | 45A |
| AC-3 anma akımı | 32A, 400V |
| AC-3 motor gücü | 15kW, 400V |
| AC-4 anma akımı | 15A, 400V |
| Ana devre bağlantısı | Vidalı terminal |
| Ana terminal kablo kesiti | Tek iletken 0,75-16mm²; çift iletken 0,75-10mm² |
| Terminal vidası / sıkma torku | M5 / 3,2Nm |
| Ölçüler | 97 x 85 x 45mm |
| Ağırlık | 0,428kg |
| Çalışma sıcaklığı | -25°C ile +60°C, açık kullanım |
| Koruma standardı | IEC/EN 60947-4-1, UL, CSA, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Güç Kontaktörü montajından önce bobin gerilimi ile kumanda frekansını mutlaka doğrulayın. Ana güç kablolarını L1-L2-L3 ve T1-T2-T3 işaretlerine uygun bağlayın; terminal sıkma işlemini 3,2Nm torkla gerçekleştirin. Motor hattında uygun motor koruma şalteri veya termik aşırı yük rölesi kullanılmalı, pano içi ısı yayılımı ve kısa devre koordinasyonu proje hesabına göre değerlendirilmelidir. AC-4 tipi sık yön değiştirme ve jog uygulamalarında 15A sınırı aşılmamalıdır.
Sıkça Sorulan Sorular
Eaton DILM32-10 kontaktörün bobin gerilimi ve anahtarlama kapasitesi nedir?
Bobin gerilimi 50Hz için 110V AC, 60Hz için 120V AC'dir. Güç Kontaktörü, AC-3 kategorisinde 400V seviyesinde 32A ve 15kW motor gücüne kadar kullanılabilir.
Eaton DILM32-10 hangi panolarda ve uygulamalarda tercih edilir?
Motor kumanda, pompa, fan, kompresör, konveyör, klima ve makine otomasyon panolarında tercih edilir.
Bağlantı, montaj ve kablo kesiti özellikleri nasıldır?
Ana devre bağlantıları vidalı terminaller üzerinden yapılır. Tek iletkende 0,75-16mm², çift iletkende 0,75-10mm² kablo kesiti desteklenir. Önerilen terminal sıkma torku 3,2Nm'dir.
Ürün orijinal mi ve garanti kapsamı nedir?
Ürün mağazamızdan orijinal ambalajında, adınıza faturalı ve üretici veya distribütör garanti koşulları geçerli olacak şekilde temin edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamızdaki Eaton DILM32-10 Güç Kontaktörü, katalog kodu ve ürün bilgileri kontrol edilerek orijinal ambalajında sevk edilir. Siparişleriniz adınıza düzenlenmiş fatura ile hazırlanır; bobin gerilimi, model kodu ve ürün adedi sevkiyat öncesinde teknik ekibimiz tarafından doğrulanır.
