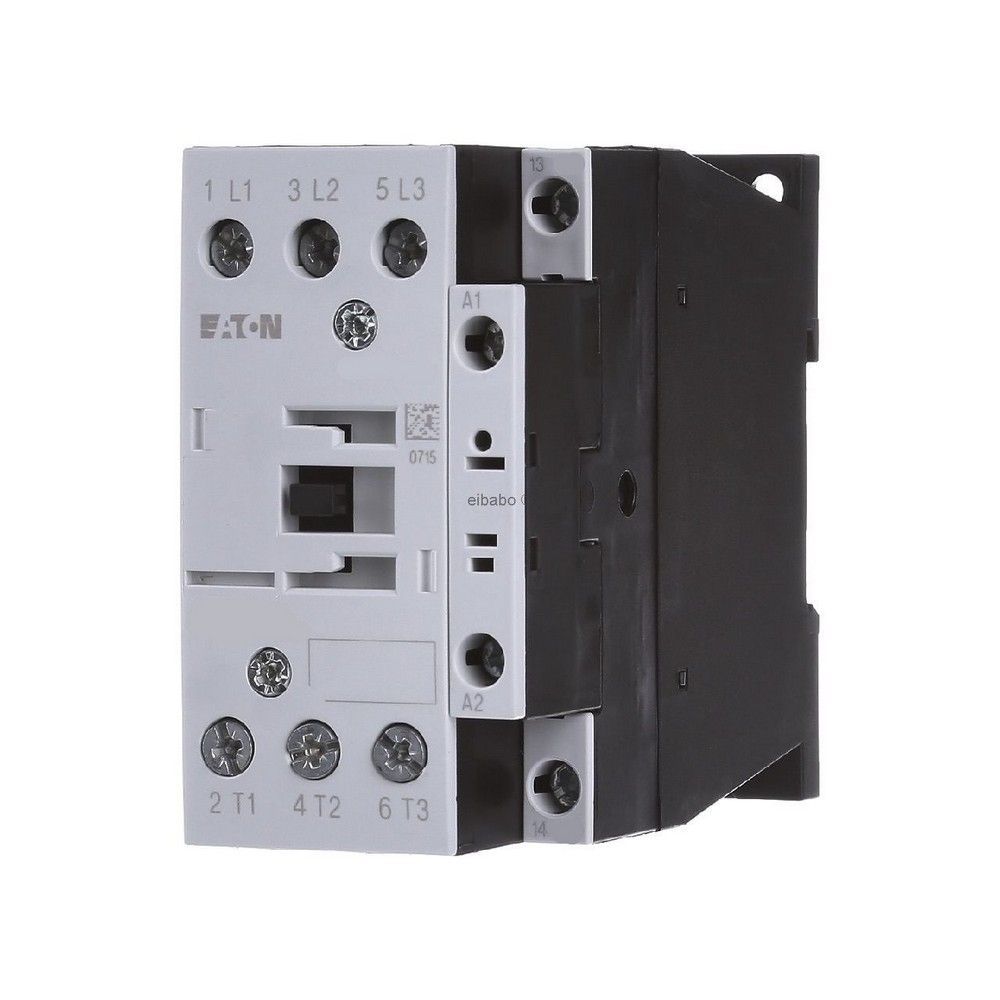

EATON DILM32-01(24V50/60HZ) GÜÇ KONTAKTÖRÜ (AC BOBİN) 32A 1NK
KDV Dahildir.
x
215,04 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON DILM32-01(24V50/60HZ) GÜÇ KONTAKTÖRÜ (AC BOBİN) 32A 1NK |
| Stok Kodu | 277296 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton DILM32-01 Güç Kontaktörü, 24V AC 50/60Hz kumanda bobini, üç kutuplu ana kontak yapısı ve bir adet normalde kapalı yardımcı kontağıyla motor kumanda devreleri için tasarlanmıştır. Ürün; pompa, fan, kompresör, konveyör, HVAC, makine otomasyonu ve üç fazlı motor yol verme panolarında güvenilir anahtarlama sağlar.
400V AC-3 kullanım kategorisinde 32A çalışma akımı ve 15kW motor gücü sunan bu Güç Kontaktörü, düşük gerilimli kumanda devreleriyle çalışan endüstriyel tesisler için uygundur. 1NK yardımcı kontak; kilitleme, çalışma bilgisi, arıza geri bildirimi ve PLC sinyalizasyonu gibi kontrol işlevlerinde kullanılabilir.
Öne Çıkan Üstün Özellikler & Avantajları
- 32A AC-3 kapasitesi: Motor yüklerinin devreye alınması ve durdurulması için uygun Güç Kontaktörü çözümüdür.
- 15kW motor gücü: 380/400V AC sistemlerde orta güç sınıfındaki üç fazlı motor panolarında kullanılabilir.
- 24V AC bobin: 50/60Hz frekanslarda kontrol trafoları ve düşük gerilimli kumanda devreleriyle uyumludur.
- 3 kutuplu ana kontak: Üç fazlı motor beslemesinin aynı anda anahtarlanmasını sağlar.
- 1NK yardımcı kontak: Kumanda kilitlemesi, sinyalizasyon ve geri bildirim devrelerinde pratik kullanım sunar.
- Vidalı terminal yapısı: Pano imalatında sağlam bağlantı, bakım kolaylığı ve kontrollü kablo sabitleme avantajı sağlar.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Ürün tipi | Güç Kontaktörü |
| Marka | Eaton |
| Model | DILM32-01(24V50/60HZ) |
| Katalog numarası | 277296 |
| EAN | 4015082772963 |
| Ana kontak yapısı | 3 kutup, 3NA |
| Yardımcı kontak | 1NK |
| Bobin gerilimi | 24V AC, 50/60Hz |
| AC-3 çalışma akımı | 32A, 220-500V AC |
| AC-1 çalışma akımı | 45A, 380/400/415V AC |
| AC-3 motor gücü | 15kW, 380/400V AC |
| Anma çalışma gerilimi | Maksimum 690V AC |
| Anma izolasyon gerilimi | 690V |
| Anma darbe dayanım gerilimi | 8kV AC |
| Bağlantı tipi | Vidalı terminaller |
| Ana terminal sıkma torku | 3,2Nm |
| Kumanda terminali sıkma torku | 1,2Nm |
| Ürün ölçüleri | 97 x 85 x 45mm |
| Ağırlık | 0,428kg |
| Koruma derecesi | IP00 |
| Standartlar | IEC/EN 60947-4-1, UL, CSA, CE |
| Çalışma sıcaklığı | -25°C ile +60°C |
| Maksimum çalışma yüksekliği | 2000m |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Güç Kontaktörü monte edilmeden önce bobin beslemesinin 24V AC 50/60Hz olduğu ve motorun etiket akımının kontaktörün AC-3 değerleriyle uyumlu bulunduğu kontrol edilmelidir. Ana güç bağlantıları uygun kesitte iletkenlerle yapılmalı, terminal vidaları üretici tork değerlerine göre sıkılmalı ve motor aşırı yük koruması için uygun termik veya elektronik koruma rölesi kullanılmalıdır. Pano içinde ısı dağılımı, kısa devre koordinasyonu ve kablo güzergâhları proje şartlarına göre değerlendirilmelidir.
Sıkça Sorulan Sorular
Güç Kontaktörü 24V AC kumanda devresinde kullanılabilir mi?
Evet. Bu Güç Kontaktörü, 24V AC 50/60Hz bobinle çalışır ve uygun bir kumanda trafosu veya 24V AC kontrol kaynağı üzerinden sürülebilir.
Ürün 400V motorlarda kaç kW kapasite sunar?
AC-3 kullanım kategorisinde 380/400V AC gerilimlerde 32A çalışma akımı ve 15kW motor gücü için uygundur. Motor koruma rölesi ayarı, motor etiket akımına göre yapılmalıdır.
1NK yardımcı kontak ne amaçla kullanılır?
Normalde kapalı yardımcı kontak; kumanda kilitlemesi, acil durdurma zinciri, çalışma geri bildirimi, arıza izleme ve PLC giriş sinyali gibi kontrol işlevlerinde kullanılabilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Eaton Güç Kontaktörü mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. Ürün tedariki, üretici ve distribütör garanti koşulları kapsamında gerçekleştirilir; pano imalatçıları ve kurumsal teknik satın almacılar için stoktan hızlı teslimat ve proje bazlı teknik yönlendirme desteği sunulur.
