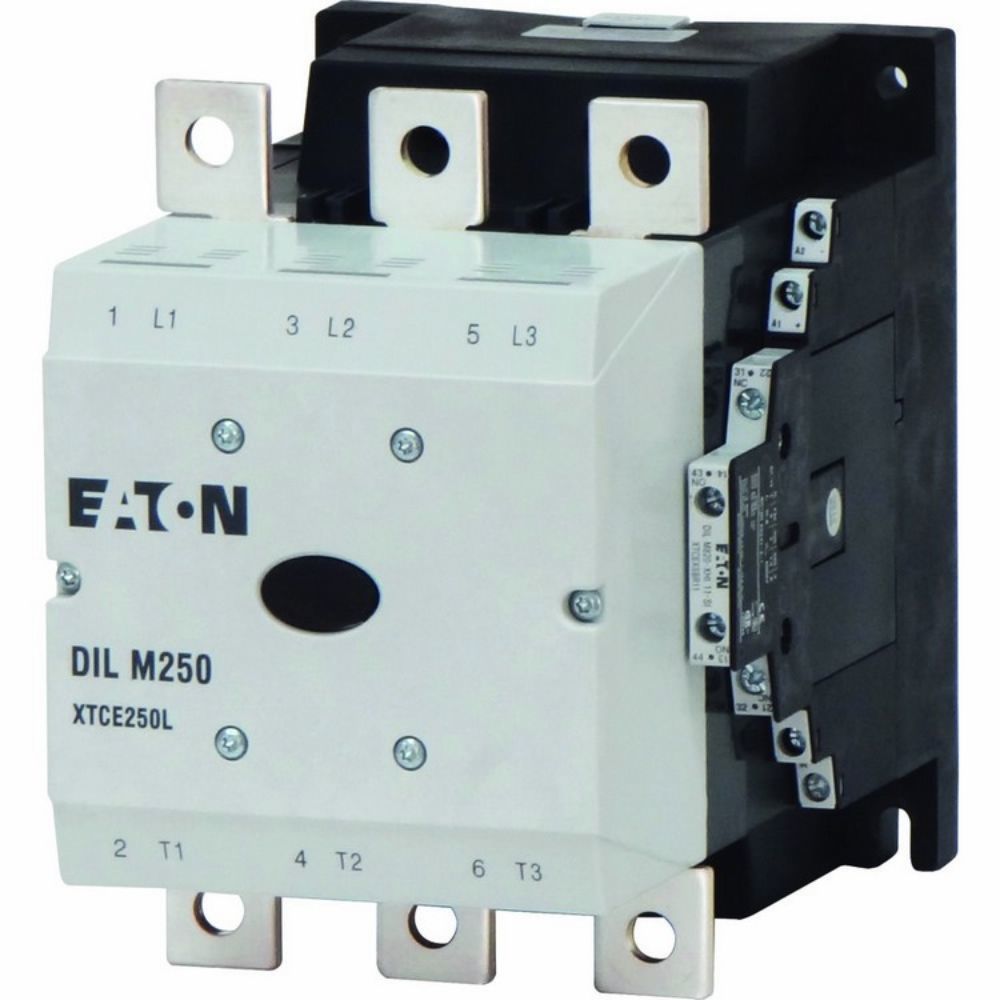

EATON DILM250-22(RA250) GÜÇ KONTAKTÖRÜ 250A 2NA+2N
KDV Dahildir.
x
3.608,57 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON DILM250-22(RA250) GÜÇ KONTAKTÖRÜ 250A 2NA+2N |
| Stok Kodu | 208201 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton DILM250/22(RA250) Güç Kontaktörü, üç fazlı motorların ve yüksek akımlı endüstriyel yüklerin anahtarlanması için geliştirilmiş, 250A AC-3 sınıfında ağır hizmet tipi bir kontaktördür. 380-400V şebekelerde 132kW motor gücüne kadar kullanım sunar; pompa, fan, kompresör, konveyör, kırıcı, vinç ve proses makinelerinin kumanda panolarında tercih edilir.
Bu Güç Kontaktörü, 110-250V AC ve 110-350V DC kontrol gerilimi aralığı sayesinde farklı otomasyon mimarilerine uyarlanabilir. Elektronik bobin sistemi, AC/DC kumanda devrelerinde esneklik sağlarken 2NA+2NK yardımcı kontak yapısı kilitleme, sinyalizasyon ve PLC geri bildirim devreleri için ilave bağlantı imkânı sunar.
Öne Çıkan Üstün Özellikler & Avantajları | Güç Kontaktörü
- 250A AC-3 kapasitesi: 380-400V seviyesinde 132kW motor yüklerinin güvenilir biçimde anahtarlanmasını sağlar.
- Geniş bobin aralığı: 110-250V AC ve 110-350V DC kontrol gerilimiyle farklı kumanda devrelerine uyum sağlar.
- Yardımcı kontak yapısı: 2NA+2NK kontak, kilitleme ve durum izleme devrelerinde pratik kullanım sunar.
- Yüksek gerilim dayanımı: 1000V anma izolasyon gerilimi ve 8kV darbe dayanımı, uygun pano koordinasyonunda güvenli işletme sağlar.
- Güç Kontaktörü bağlantısı: M10 ana terminal, 24Nm sıkma torku ve yüksek kesitli kablo kapasitesiyle sağlam pano bağlantısı oluşturur.
- Uzun mekanik ömür: Üretici verilerine göre 10 milyon mekanik çevrime kadar dayanım sunar.
Teknik & Donanım Özellikleri
| Marka | Eaton |
|---|---|
| Seri | Moeller DILM |
| Model | DILM250/22(RA250) |
| Katalog numarası | 208201 |
| EAN | 4015082082017 |
| Ana kutup sayısı | 3 kutuplu |
| Yardımcı kontaklar | 2NA + 2NK |
| AC-3 anma akımı | 250A, 220-500V AC; 185A, 660-690V AC; 76A, 1000V AC |
| AC-3 anma gücü | 132kW, 380-400V; 170kW, 660-690V |
| AC-1 anma akımı | 430A, 380-400V |
| Bobin gerilimi | 110-250V AC, 40-60Hz; 110-350V DC |
| Çalışma tipi | AC/DC kumanda |
| Anma izolasyon gerilimi Ui | 1000V AC |
| Darbe dayanım gerilimi Uimp | 8kV AC |
| Kapama kapasitesi | 3000A |
| Açma kapasitesi | 2500A, 220-690V; 760A, 1000V |
| Ana bağlantı | M10 vida/cıvata bağlantısı |
| Ana terminal torku | 24Nm |
| Ana kablo kapasitesi | 50-240mm² esnek pabuçlu; 70-240mm² çok telli pabuçlu |
| Kumanda terminali | M3.5 vida bağlantısı |
| Kumanda terminali torku | 1,2Nm |
| Koruma derecesi | IP00 |
| Ölçüler | 208mm derinlik x 189mm yükseklik x 140mm genişlik |
| Ağırlık | 7,065kg |
| Çalışma sıcaklığı | -40°C ile +60°C, açık montaj |
| Standartlar | IEC/EN 60947-4-1, VDE 0660, UL/CSA |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Güç Kontaktörü montajında pano içinde 208mm derinlik ve yaklaşık 7,065kg ağırlık için yeterli mekanik taşıma ve kablo bükülme alanı bırakılmalıdır. Ana güç bağlantılarında kablo pabucu, M10 bağlantı elemanı ve 24Nm tork değeri kullanılmalı; kumanda uçlarında M3.5 terminal için 1,2Nm tork aşılmamalıdır. Cihaz IP00 olduğundan koruyucu pano muhafazası içinde kullanılmalı ve üst devrede uygun kısa devre koruması tasarlanmalıdır.
Güç Kontaktörü seçiminde motorun anma akımı, çalışma kategorisi, şebeke gerilimi, bobin beslemesi ve açma-kapama sıklığı birlikte değerlendirilmelidir. 660-690V veya 1000V uygulamalarında katalogdaki düşümlü AC-3 akım değerleri dikkate alınmalıdır.
Sıkça Sorulan Sorular
Bu Güç Kontaktörü hangi bobin gerilimiyle çalışır?
Güç Kontaktörü, 110-250V AC ve 110-350V DC kontrol gerilimi aralığında çalışır. Kumanda devresindeki gerçek gerilim, bağlantı öncesinde mutlaka ölçülmelidir.
400V motorlarda kapasitesi nedir?
380-400V AC-3 uygulamalarında 250A ve 132kW anma çalışma kapasitesine sahiptir. Motorun kalkış karakteri ve çalışma kategorisi pano hesabında ayrıca değerlendirilmelidir.
Ana bağlantıda hangi kablo ve tork kullanılmalıdır?
Ana terminal M10 bağlantılıdır. Kablo kesiti ve iletken tipine göre 50-240mm² veya 70-240mm² aralığı kullanılabilir; ana terminal sıkma torku 24Nm'dir.
Ürün orijinal ve faturalı olarak mı gönderilir?
Mağazamızdan temin edilen Güç Kontaktörü, adınıza faturalı ve orijinal ambalajlı olarak sevk edilir. Garanti işlemleri üretici ve distribütör garanti koşulları kapsamında yürütülür.
Orijinallik, Garanti & Sevkiyat Güvencesi | Güç Kontaktörü
Mağazamızdan satın alınan her Güç Kontaktörü, ürün kodu ve barkod kontrolü yapılarak faturalı şekilde hazırlanır. Eaton orijinal ambalajı, üretici teknik dokümanları ve garanti koşulları doğrultusunda güvenli sevkiyat sağlanır.
