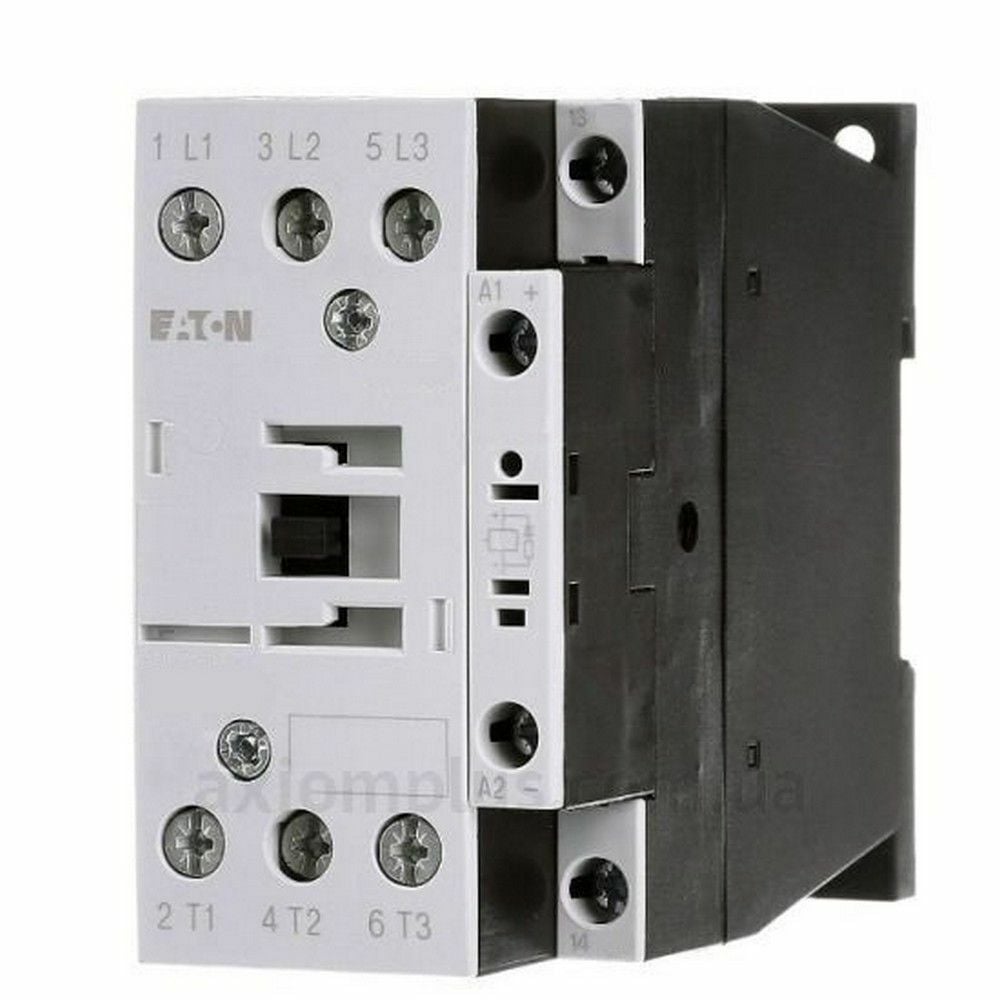

EATON DILM17-10(42V50HZ,48V60HZ) GÜÇ KONTAKTÖRÜ (AC BOBİN)
KDV Dahildir.
x
138,88 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON DILM17-10(42V50HZ,48V60HZ) GÜÇ KONTAKTÖRÜ (AC BOBİN) |
| Stok Kodu | 277000 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton DILM17-10(42V50HZ,48V60HZ), üç fazlı motorların ve endüstriyel yüklerin kumanda edilmesi için geliştirilmiş kompakt bir Güç Kontaktörü modelidir. 42V AC 50Hz ve 48V AC 60Hz çift frekanslı bobin yapısı, düşük gerilimli kumanda trafolarının kullanıldığı makine, otomasyon ve motor kontrol panolarında güvenilir devreye alma sağlar.
Bu Güç Kontaktörü; pompa, fan, kompresör, konveyör, havalandırma, paketleme makineleri ve genel imalat hatlarında motorun uzaktan açma-kapama kontrolü için kullanılabilir. 380/400V AC-3 kategorisinde 18A işletme akımı ve 7,5kW motor gücü, DILM17 sınıfını standart motor yol verme uygulamaları için uygun hale getirir.
Öne Çıkan Üstün Özellikler & Avantajları
- 3 kutuplu ana kontak yapısı ile üç fazlı motor hatlarında güvenilir anahtarlama sağlar.
- 42V AC 50Hz ve 48V AC 60Hz bobin seçeneği, farklı kumanda trafosu frekanslarıyla uyumludur.
- Entegre 1NA yardımcı kontak, mühürleme ve PLC geri bildirim devrelerinde pratik kullanım sunar.
- AC-1 kategorisinde 40A, AC-3 kategorisinde 18A işletme akımı kapasitesine sahiptir.
- 380/400V AC-3 uygulamalarında 7,5kW motor gücünü destekler.
- 45mm genişlikteki kompakt gövde, pano yerleşimini kolaylaştırır.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | Eaton |
| Seri | Moeller DILM |
| Ürün tipi | Güç Kontaktörü |
| Model | DILM17-10(42V50HZ,48V60HZ) |
| Katalog numarası | 277000 |
| EAN | 4015082770006 |
| Ana kontak yapısı | 3 kutup, 3NA |
| Yardımcı kontak | 1NA |
| Bobin gerilimi | 42V AC 50Hz / 48V AC 60Hz |
| AC-1 işletme akımı | 40A, 380/400/415V |
| AC-3 işletme akımı | 18A, 220-500V; 12A, 660/690V |
| AC-3 motor gücü | 7,5kW, 380/400V 50Hz |
| AC-4 işletme akımı | 10A, 380/400V |
| Anma çalışma gerilimi | Maksimum 690V AC |
| Anma yalıtım gerilimi | 690V |
| Anma darbe dayanım gerilimi | 8kV |
| Montaj | 35mm DIN rayı veya pano montajı |
| Bağlantı tipi | Vida terminalleri |
| Boyutlar | 45mm genişlik x 85mm yükseklik x 97mm derinlik |
| Çalışma sıcaklığı | -25°C ile +60°C |
| Koruma sınıfı | IP00 |
| Mekanik ömür | 10.000.000操作ma |
| Ana devre kablo kapasitesi | 1 x 16mm² veya 2 x 0,75-10mm² |
| Kontrol devresi kablo kapasitesi | 1 x 0,75-4mm² veya 2 x 0,75-2,5mm² |
| Sıkma torku | Ana devre 3,2Nm; kontrol devresi 1,2Nm |
| Standartlar | IEC/EN 60947-4-1, UL, CSA, CE, VDE 0660 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Güç Kontaktörü montajından önce bobin geriliminin kumanda trafosu çıkışıyla aynı olduğundan emin olun. Ana devre bağlantılarında L1-L2-L3 giriş ve T1-T2-T3 çıkış işaretlerine uyulmalı, kablo kesiti yük akımına göre seçilmeli ve terminaller üretici tork değerlerinde sıkılmalıdır. DIN rayı veya pano montajında cihaz çevresinde ısı yayılımı ve bakım erişimi için yeterli boşluk bırakılmalı; motor hattında uygun motor koruma şalteri veya termik aşırı akım rölesi kullanılmalıdır.
Sıkça Sorulan Sorular
Eaton DILM17-10 Güç Kontaktörü hangi bobin gerilimleriyle çalışır?
Bu Güç Kontaktörü 50Hz frekansta 42V AC, 60Hz frekansta 48V AC bobin gerilimiyle çalışır. Bobin beslemesi, saha kumanda devresinin frekans ve gerilim değerleriyle eşleştirilmelidir.
Güç Kontaktörü motor uygulamalarında hangi kapasiteye sahiptir?
380/400V AC-3 kullanım kategorisinde 18A işletme akımı ve 7,5kW motor gücü sunar. AC-1 kategorisindeki 40A değeri rezistif veya düşük endüktif yüklerde değerlendirilmelidir.
Montaj ve bağlantı özellikleri nelerdir?
Bu Güç Kontaktörü DIN rayı veya pano montajına uygundur ve vida terminalleriyle bağlanır. Ana devre için 3,2Nm, kontrol devresi için 1,2Nm sıkma torku uygulanmalıdır.
Ürün orijinal ambalajlı ve faturalı olarak gönderilir mi?
Güç Kontaktörü mağazamızdan orijinal ambalajlı ve adınıza düzenlenmiş fatura ile sevk edilir. Ürün, üretici veya yetkili tedarik zinciri garanti koşulları kapsamında satışa sunulur.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız, Eaton DILM17-10 modelini ürün kodu 277000 ve EAN 4015082770006 bilgileriyle doğrulanabilir şekilde sunar. Güç Kontaktörü stok durumuna bağlı olarak orijinal ambalajında, kontrol edilerek ve adınıza faturalı biçimde hazırlanır. Pano imalatı ve proje alımlarında teknik ürün doğrulaması, miktar planlaması ve uygun tamamlayıcı ekipman seçimi için satış ekibimiz destek sağlar.
