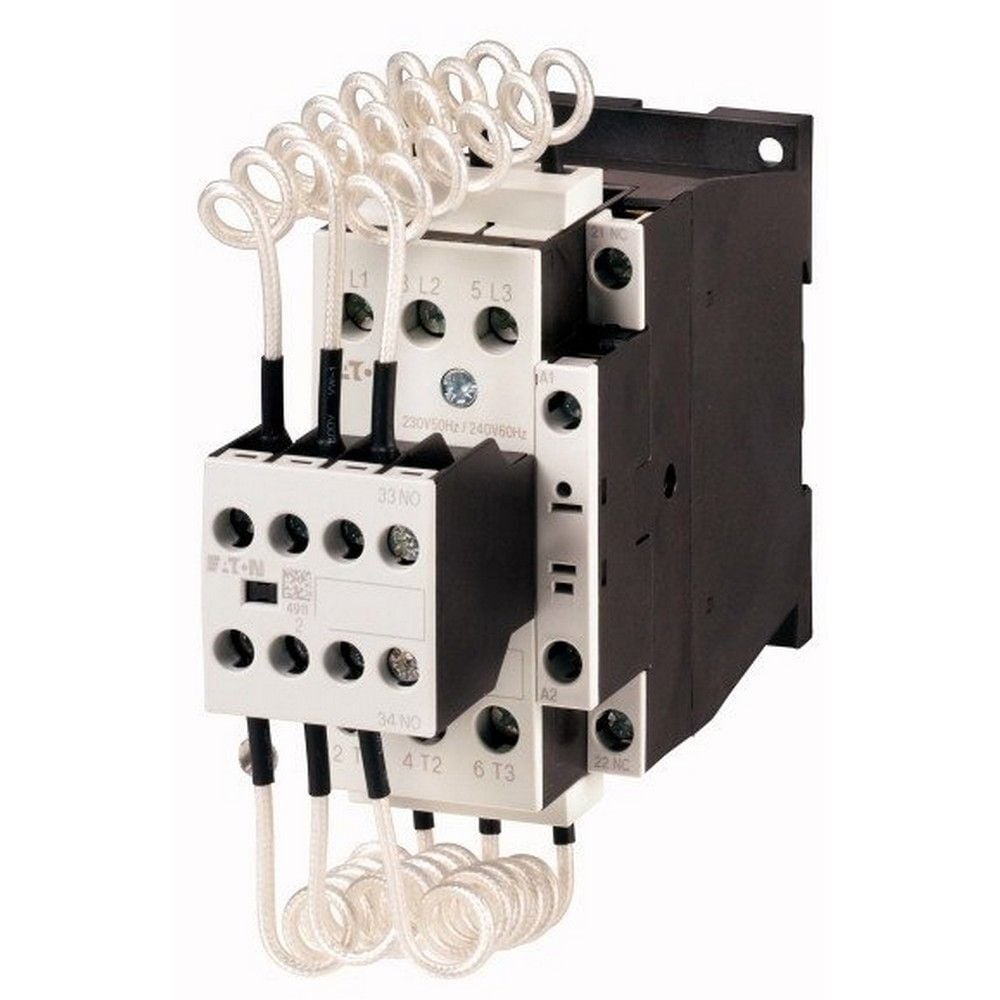

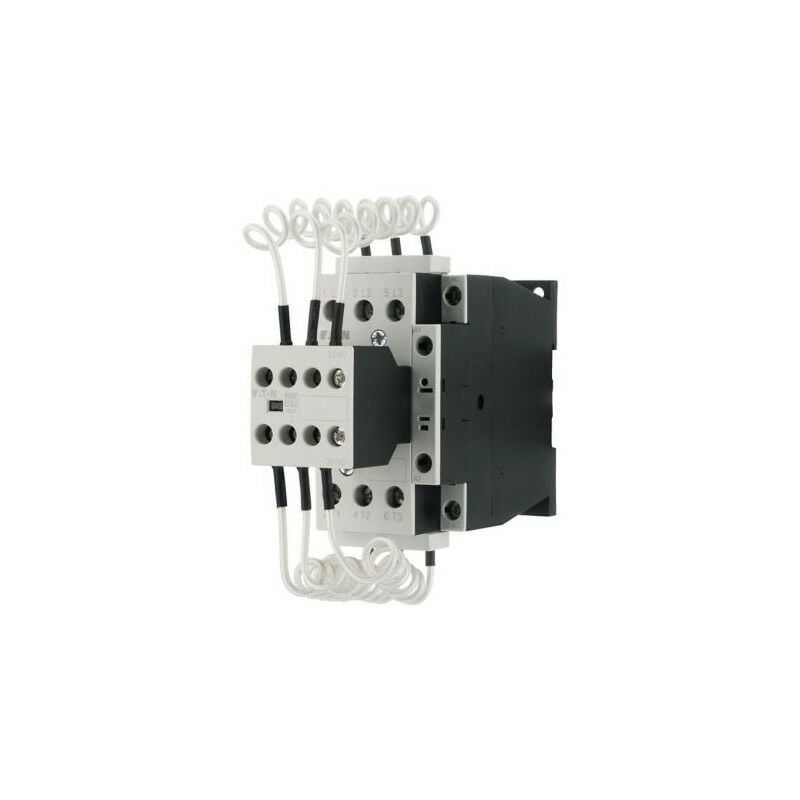

EATON 294010 KOMPANSAZYON KONTAKTÖRÜ 20KVAR
KDV Dahildir.
x
321,55 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 294010 KOMPANSAZYON KONTAKTÖRÜ 20KVAR |
| Stok Kodu | Y7-294010 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 294010 Kompanzasyon Kontaktörü, üç fazlı kompanzasyon panolarında 20 kVAr kondansatör kademelerinin devreye alınması ve çıkarılması için tasarlanmıştır. DILK20-11 model koduna sahip ürün, özellikle 400V 50Hz dağıtım sistemlerinde reaktif güç kompanzasyonu uygulamalarında kullanılır.
Bu Kompanzasyon Kontaktörü, standart güç kontaktörlerinden farklı olarak kondansatörlerin ilk enerjilenme anındaki yüksek akım etkisini sınırlamaya yardımcı olan seri dirençli ön kontak yapısına sahiptir. Fabrika, atölye, ticari bina, üretim tesisi ve merkezi kompanzasyon panolarında güvenilir kademe anahtarlama çözümü sunar.
Öne Çıkan Üstün Özellikler & Avantajları Kompanzasyon Kontaktörü
- 400V 50Hz sistemlerde 20 kVAr üç fazlı kondansatör kademeleri için uygun kapasite.
- 230V AC 50Hz ve 240V AC 60Hz kumanda bobini ile yaygın pano kontrol devrelerine uyum.
- Seri dirençli yapı sayesinde kondansatör devreye alma anındaki ani akım etkisinin azaltılmasına yardımcı olur.
- Üç ana normalde açık güç kontağı ile birlikte bir normalde kapalı ve bir normalde açık yardımcı kontak.
- Vida klemensli bağlantı ve ana kablolarda 0,75-16 mm² iletken kullanım aralığı.
- 150.000 elektriksel operasyon ömrü ve saatte 120 operasyona kadar çalışma sıklığı.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Seri | Moeller DILK |
| Ürün kodu | 294010 / Y7-294010 |
| Model | DILK20-11(230V50HZ,240V60HZ) |
| EAN | 4015082940102 |
| Uygulama | Güç faktörü düzeltme ve üç fazlı kondansatör anahtarlama |
| Kondansatör kapasitesi | 20 kVAr, 400V 50Hz |
| Kapasite değerleri | 11 kVAr / 230V, 20 kVAr / 400V, 25 kVAr / 525V, 33,3 kVAr / 690V |
| Bobin gerilimi | 230V AC 50Hz / 240V AC 60Hz |
| Ana kontaklar | 3 normalde açık güç kontağı |
| Yardımcı kontaklar | 1 normalde kapalı + 1 normalde açık |
| Bağlantı tipi | Vida klemens |
| Ana kablo kesiti | 0,75-16 mm² |
| Ölçüler | 45 x 135 x 138 mm |
| Elektriksel çalışma ömrü | 150.000 operasyon |
| Çalışma sıklığı | 120 operasyon/saat |
| Standartlar | IEC/EN 60947-4-1, IEC/EN 60947, UL 60947-4-1, CSA-C22.2 No. 60947-4-1-14 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Kompanzasyon Kontaktörü montajından önce bobin geriliminin 230V AC 50Hz kumanda devresiyle uyumlu olduğu kontrol edilmelidir. Ana güç bağlantıları doğru faz sırasına göre yapılmalı, kondansatör kademesi uygun sigorta ve kısa devre koruması ile korunmalıdır. Seri dirençli ön kontak bloğunun konumu değiştirilmemeli, harici yardımcı kontak eklenmemeli ve klemens bağlantıları üretici montaj talimatındaki sıkma değerlerine uygun yapılmalıdır. Pano içindeki sıcaklık artışı, havalandırma ve kablo kesiti proje yüküne göre ayrıca değerlendirilmelidir.
Sıkça Sorulan Sorular
Kompanzasyon Kontaktörü hangi kondansatör kademesi için uygundur?
EATON 294010, 400V 50Hz üç fazlı sistemlerde 20 kVAr kondansatör kademeleri için uygundur. 230V, 525V ve 690V sistemlerde kullanılacak kapasite değeri ürün teknik değerlerine göre ayrıca kontrol edilmelidir.
Bobin gerilimi ve kontak yapısı nasıldır?
Bu Kompanzasyon Kontaktörü 230V AC 50Hz ve 240V AC 60Hz bobin gerilimine sahiptir. Üç ana normalde açık güç kontağına ek olarak bir normalde kapalı ve bir normalde açık yardımcı kontak sunar.
Bağlantı ve montaj tipi nasıldır?
Kompanzasyon Kontaktörü vida klemensli bağlantıya sahiptir. Ana kablolarda 0,75-16 mm² kesit aralığı desteklenir; montaj sırasında ön kontaklar ve seri direnç elemanları sökülmemeli veya yerleri değiştirilmemelidir.
