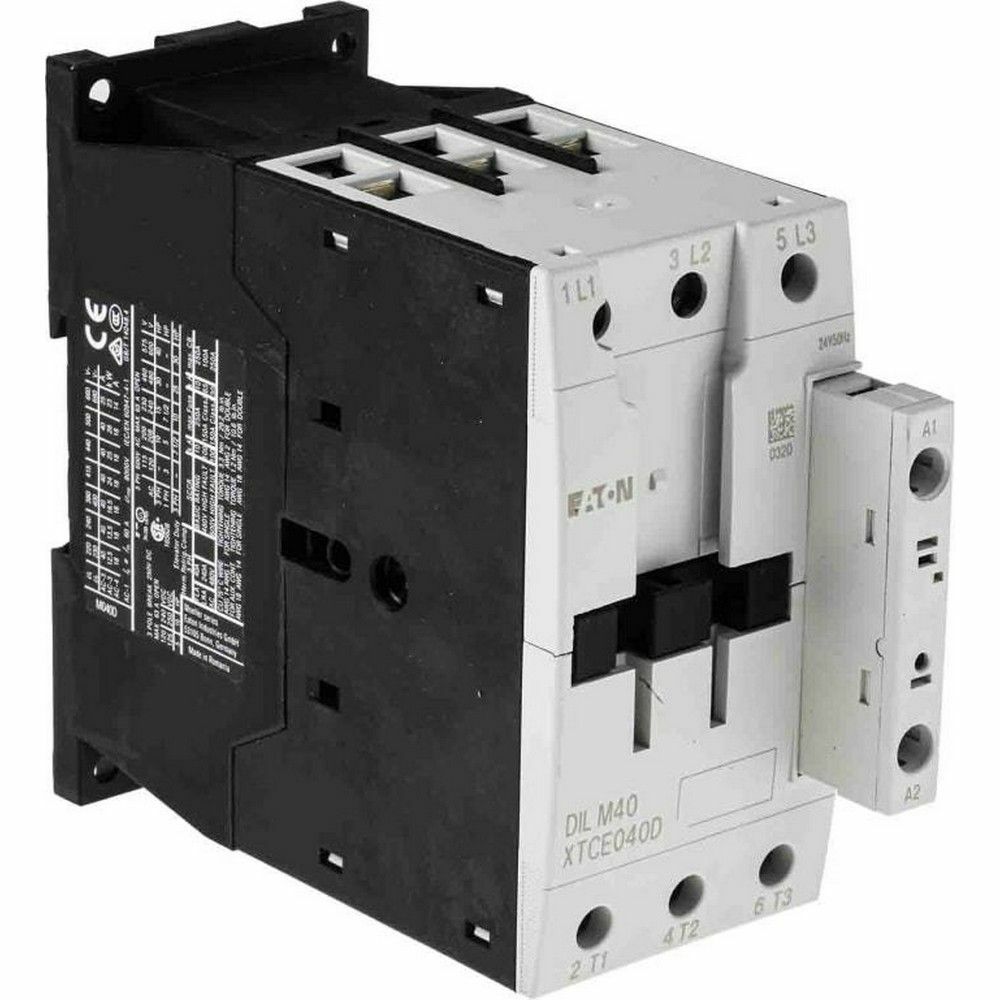

EATON DILM40(24V50/60HZ) GÜÇ KONTAKTÖRÜ (AC BOBİN) 40A
KDV Dahildir.
x
278,06 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON DILM40(24V50/60HZ) GÜÇ KONTAKTÖRÜ (AC BOBİN) 40A |
| Stok Kodu | 277770 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton DILM40 277770, 24V AC 50/60Hz bobinli, üç kutuplu ve 40A AC-3 sınıfında endüstriyel bir Güç Kontaktörü çözümüdür. 400V üç fazlı motorlarda 18,5 kW seviyesine kadar anahtarlama sağlayarak pompa, fan, kompresör, konveyör, HVAC ve makine kumanda panolarında kullanılır.
Bu Güç Kontaktörü, motorların uzaktan devreye alınması ve durdurulması gereken otomasyon sistemlerinde güvenilir ana güç anahtarlaması sunar. AC-1 dirençsel yüklerde 60A, AC-4 özel kullanım kategorisinde ise 400V için 18A değerleri dikkate alınmalıdır.
Öne Çıkan Üstün Özellikler & Avantajları
- 40A AC-3 kapasite: 400V motor devrelerinde 18,5 kW anahtarlama gücü sunan Güç Kontaktörü yapısı.
- 24V AC bobin: 50/60Hz kumanda devreleriyle uyumlu dual frekanslı bobin.
- Üç ana kontak: 3 normalde açık ana güç kontağı ve sıfır dahili yardımcı kontak.
- Geniş gerilim aralığı: 230-690V AC işletme gerilimi ve 690V yalıtım gerilimi.
- Vidalı bağlantı: Ana güç terminallerinde M6 vida, kontrol devresinde M3.5 terminal yapısı.
- Endüstriyel dayanım: FS3 gövde, IP00 yapı, IEC/EN 60947-4-1 ve UL 60947-4-1 standartlarına uygunluk.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka / Model | Eaton DILM40(24V50/60HZ) |
| Katalog numarası / EAN | 277770 / 4015082777708 |
| Ürün tipi | Güç Kontaktörü, AC işletme |
| Ana kontak yapısı | 3 kutup, 3NA |
| Yardımcı kontak | Dahili yardımcı kontak yok |
| Bobin gerilimi | 24V AC, 50/60Hz |
| AC-1 anma akımı | 400V'ta 60A |
| AC-3 anma akımı | 400V'ta 40A |
| AC-3 motor gücü | 400V'ta 18,5 kW |
| AC-4 değeri | 400V'ta 18A ve 9 kW |
| İşletme gerilimi | 230-690V AC |
| Yalıtım / darbe dayanımı | Ui 690V / Uimp 8kV |
| Ana terminal kablo kapasitesi | Tek damarlı 0,75-16 mm²; yüksüklü esnek 0,75-35 mm² |
| Sıkma torku | Ana devre 3,3 Nm; kontrol devresi 1,2 Nm |
| Boyutlar | 55 x 115 x 132,1 mm |
| Ağırlık | 0,872 kg |
| Koruma / gövde | IP00 / FS3 |
| Temel kısa devre sınıfı | SCCR 10kA |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Güç Kontaktörü montajında A1-A2 bobin uçlarına yalnızca 24V AC 50/60Hz kumanda gerilimi uygulanmalıdır. Ana güç kabloları M6 terminallere, kontrol kabloları M3.5 terminallere bağlanmalı; kablo kesiti, motor akımı, pano sıcaklık artışı ve kısa devre koordinasyonu birlikte değerlendirilmelidir. Ana terminaller 3,3 Nm, kontrol terminalleri 1,2 Nm torkla sıkılmalı ve IP00 gövde nedeniyle ürün uygun pano muhafazası içinde kullanılmalıdır.
Sıkça Sorulan Sorular
Güç Kontaktörü 24V AC bobinle nasıl çalışır?
Bu Güç Kontaktörü, A1-A2 uçlarına uygulanan 24V AC 50/60Hz kumanda gerilimiyle ana kontaklarını kapatır. 24VDC bobinli uygulamalar için bu model uygun değildir.
Eaton DILM40 hangi motor panolarında kullanılır?
Bu Güç Kontaktörü; pompa, fan, kompresör, konveyör ve makine kumanda panolarında 400V AC-3 motor anahtarlaması için tercih edilir.
Yardımcı kontak ürüne dahil midir?
Standart ürün üç ana normalde açık kontak içerir; dahili yardımcı kontak bulunmaz. PLC geri bildirimi, mühürleme veya kilitleme ihtiyacı varsa uyumlu yardımcı kontak modülü ayrıca eklenmelidir.
Ürün orijinal ambalajlı ve faturalı mı gönderilir?
Güç Kontaktörü mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. Üretici veya distribütör garanti koşulları geçerlidir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız, Eaton DILM40 277770 Güç Kontaktörü ürününü model kodu ve barkod kontrolü yapılarak temin eder. Ürün orijinal ambalajı, fatura bilgisi ve sevkiyat kontrolüyle hazırlanır; pano projenizde ihtiyaç duyulan uyumlu yardımcı kontak, termik röle ve bobin sönümleme aksesuarları için teknik seçim desteği sağlanır.
