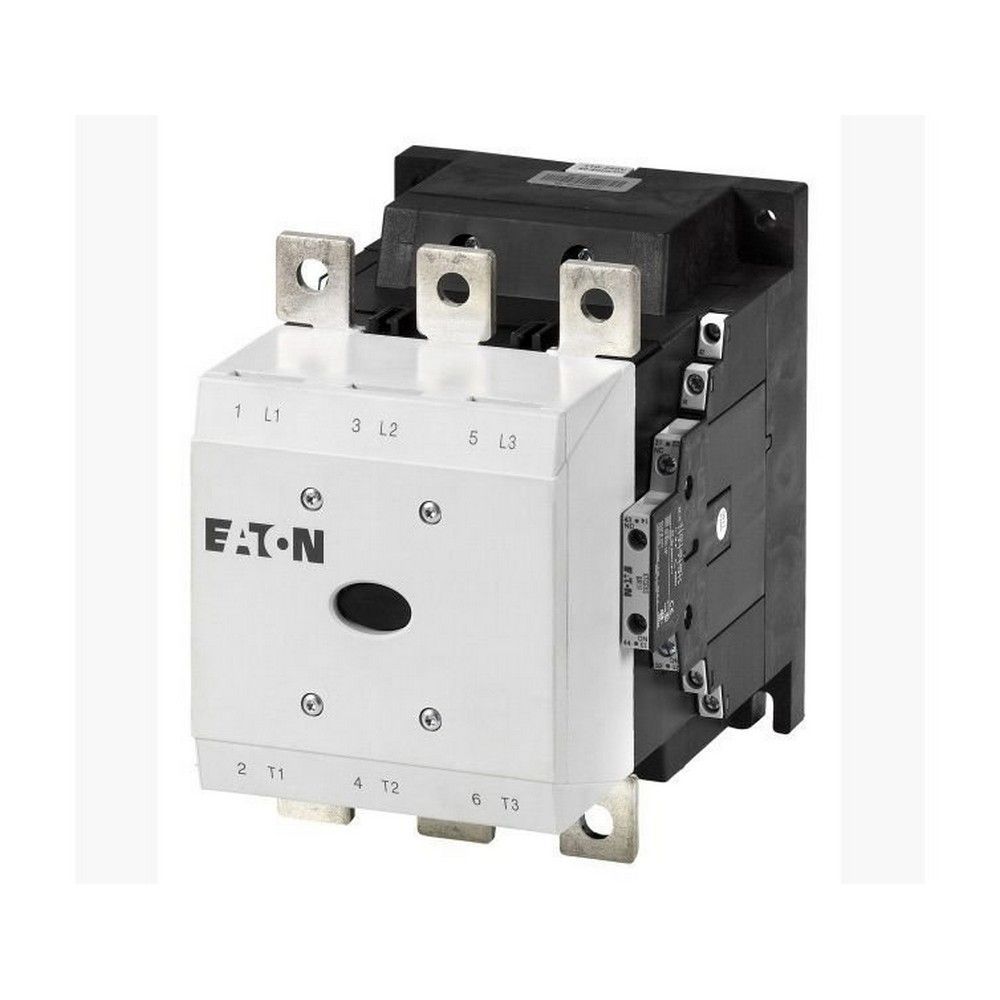

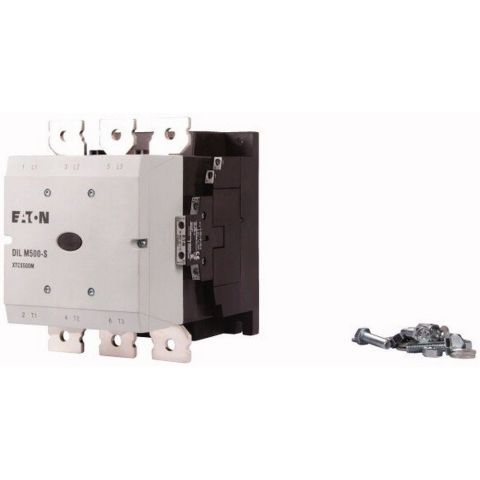

EATON 274199 GÜÇ KONTAKTÖRÜ (AC BOBİN) 500A 2NA+2NK
KDV Dahildir.
x
6.780,75 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 274199 GÜÇ KONTAKTÖRÜ (AC BOBİN) 500A 2NA+2NK |
| Stok Kodu | 274199 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 274199 DILM500-S/22, 220-240V AC bobinli ve 500A AC-3 anma akımına sahip ağır hizmet tipi Güç Kontaktörüdür. 380-400V üç fazlı motor uygulamalarında 265kW’a kadar motor gücünü anahtarlayabilen ürün; büyük pompa, fan, kompresör, konveyör, kırıcı, proses makinesi ve enerji dağıtım panolarında kullanılır.
Bu Güç Kontaktörü, üç ana normalde açık güç kontağı ile motor veya yüksek akım yükünün devreye alınıp çıkarılmasını sağlar. 2NA+2NK yardımcı kontak yapısı; PLC geri bildirimi, kontaktör kilitleme, çalışma sinyali, alarm ve kumanda devrelerinde esnek bağlantı imkânı sunar. Ürün, yüksek güçlü endüstriyel tesisler ve ağır hizmet makine panoları için tasarlanmıştır.
Öne Çıkan Üstün Özellikler & Avantajları
- 500A AC-3 anma akımı ile yüksek güçlü motor kumandalarında güvenilir anahtarlama sağlar.
- AC-1 kategorisinde 40°C açık montaj için 800A termik akım kapasitesine sahiptir.
- 220-240V AC, 50/60Hz bobin yapısı standart kumanda panolarıyla uyumludur.
- 2NA+2NK yardımcı kontak, kilitleme ve geri bildirim devrelerinde kullanım esnekliği sunar.
- Üç kutuplu ana kontak düzeni, üç fazlı motor ve endüstriyel yüklerin kumandasına uygundur.
- 8kV darbe dayanım gerilimi ve 1000V yalıtım gerilimi, yüksek seviyeli pano izolasyon gereksinimlerini destekler.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Ürün kodu | 274199 |
| Model | DILM500-S/22(220-240V50/60HZ) |
| Ürün tipi | Güç Kontaktörü |
| Bobin gerilimi | 220-240V AC, 50/60Hz |
| Ana kontak yapısı | 3 kutuplu, 3NA |
| Yardımcı kontaklar | 2NA+2NK |
| AC-3 anma akımı | 500A |
| AC-3 motor gücü | 265kW, 380-400V |
| AC-4 anma akımı | 360A, 380-400V |
| AC-1 termik akım | 800A, 40°C açık montaj |
| Kesme kapasitesi | 5kA, 380-400V |
| Kapama kapasitesi | 5,5kA |
| Ana bağlantı | M10 bağlantı elemanı |
| Ana terminal sıkma torku | 24Nm |
| Kumanda terminali | M3.5 |
| Kumanda terminali sıkma torku | 1,2Nm |
| Kumanda kablo kesiti | 0,75-2,5mm² |
| Ölçüler | 160x219x216mm |
| Ağırlık | 8,58kg |
| Koruma derecesi | IP00 |
| Darbe dayanım gerilimi | 8kV |
| Yalıtım gerilimi | 1000V AC |
| Standartlar | IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Güç Kontaktörü, pano içinde yeterli hava aralığı ve servis erişimi bırakılarak monte edilmelidir. Ana güç bağlantılarında uygun kesitte bara veya kablo pabucu kullanılmalı, M10 bağlantılar 24Nm torkla sıkılmalı ve termal kamera ile ilk devreye alma sonrası sıcaklık kontrolü yapılmalıdır. Kumanda devresinde 220-240V AC bobin gerilimi doğrulanmalı, kumanda kabloları 0,75-2,5mm² aralığında seçilmeli ve yardımcı kontaklar PLC veya kilitleme devresine bağlanırken kontak akım sınırları dikkate alınmalıdır.
Sıkça Sorulan Sorular
EATON 274199 Güç Kontaktörü hangi bobin gerilimiyle çalışır?
Güç Kontaktörü, 50/60Hz frekansta 220-240V AC kumanda bobiniyle çalışır. Pano kumanda gerilimi montajdan önce ürün etiketiyle karşılaştırılmalıdır.
Hangi motor uygulamalarında kullanılır?
500A AC-3 kapasitesi ve 380-400V seviyesinde 265kW motor gücü sayesinde büyük motor, pompa, fan, kompresör ve ağır hizmet makine panolarında tercih edilir.
Yardımcı kontak yapısı nedir?
Ürün, 2NA+2NK yardımcı kontak yapısına sahiptir. Bu yapı geri bildirim, sinyalizasyon ve elektriksel kilitleme devrelerinde kullanılabilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız, EATON 274199 Güç Kontaktörü ürününü orijinal ambalajında, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sunar. Sevkiyat öncesinde ürün kodu, model kodu, bobin gerilimi ve ambalaj bilgileri kontrol edilerek güvenli şekilde paketlenir.
