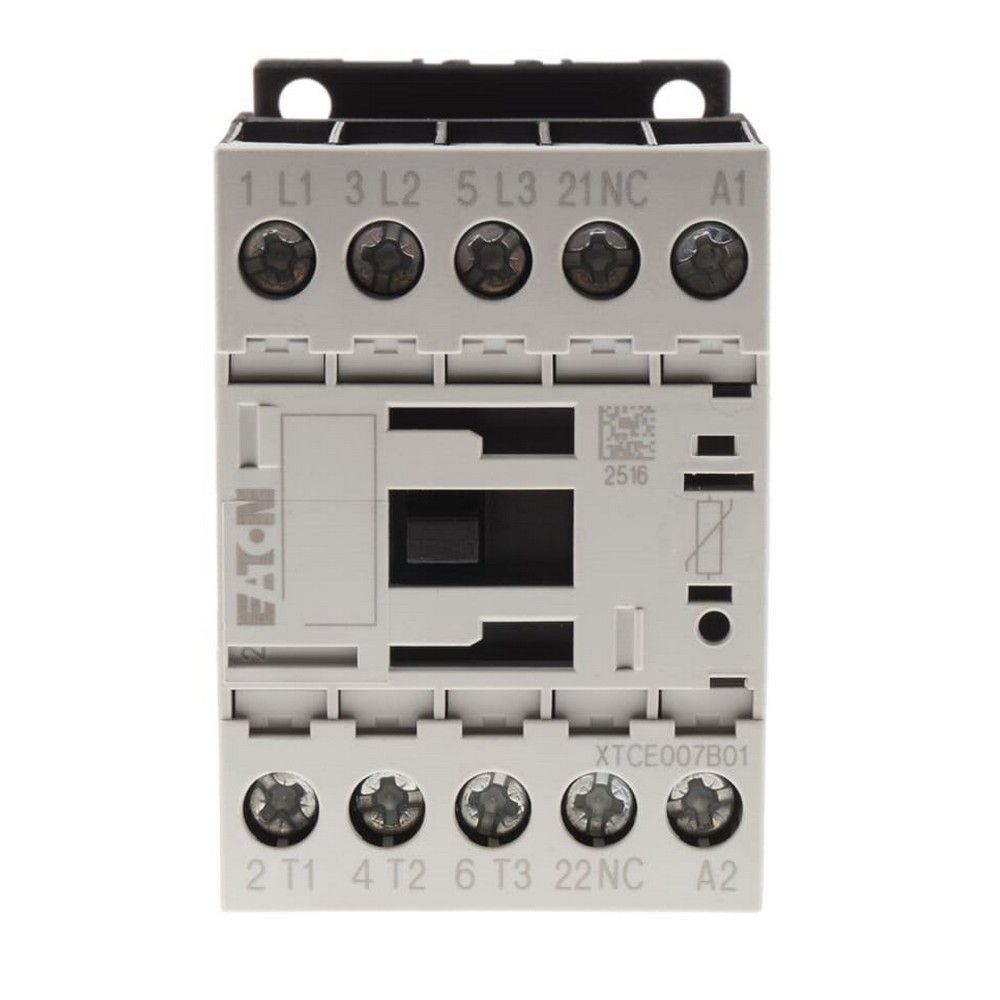

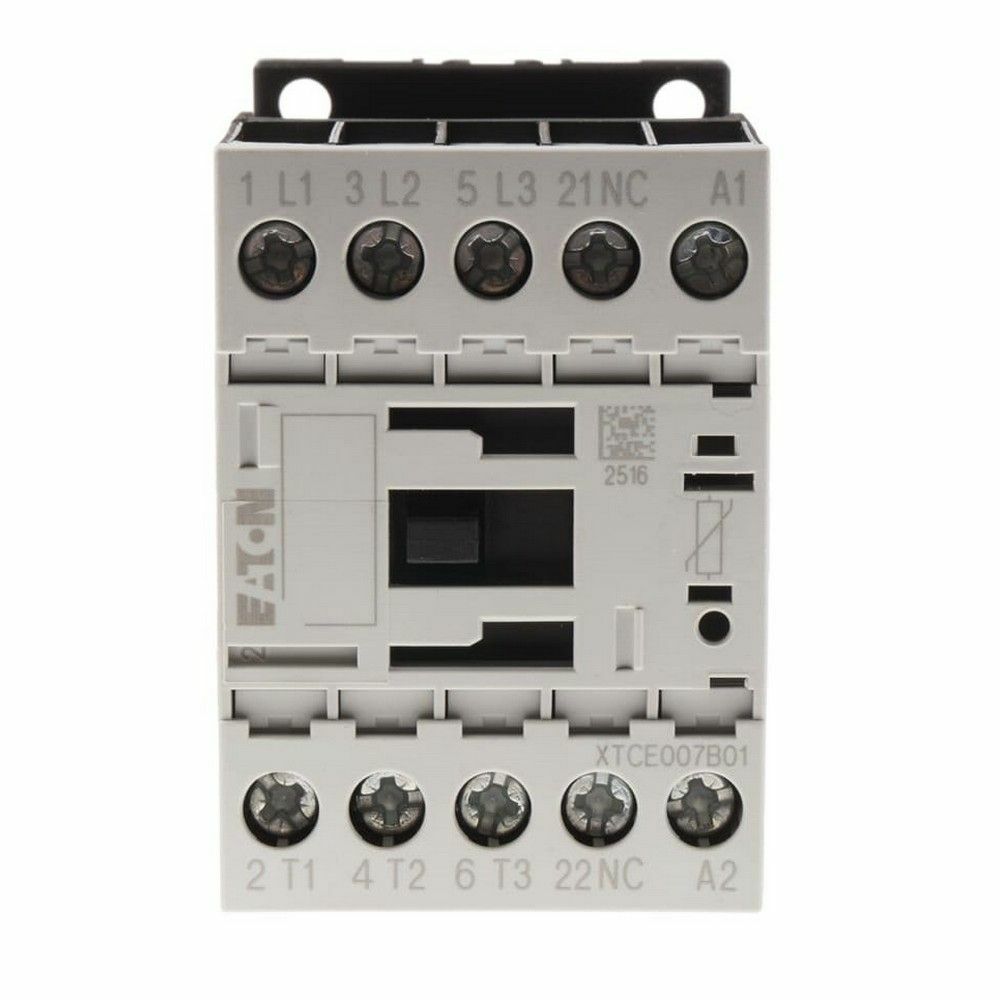

EATON 190028 GÜÇ KONTAKTÖRÜ (DC BOBİN) 7A 1NK
KDV Dahildir.
x
96,03 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 190028 GÜÇ KONTAKTÖRÜ (DC BOBİN) 7A 1NK |
| Stok Kodu | 190028 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 190028 DILM7-01-EA(24VDC), üç fazlı motor ve yük devrelerinin 24V DC kumanda sinyaliyle güvenilir biçimde anahtarlanması için tasarlanmış kompakt bir Güç Kontaktörü çözümüdür. AC-3 kullanım kategorisinde 380/400V şebekede 7A anma çalışma akımı ve 3 kW motor gücü sunarak pompa, fan, konveyör, küçük makine, HVAC ve yardımcı motor kumanda panolarında kullanılır.
Üç adet normalde açık ana kontağa ek olarak bulunan bir adet normalde kapalı yardımcı kontak; kilitleme, çalışma geri bildirimi, arıza zinciri veya kontrol senaryolarında ilave fonksiyon sağlar. 24V DC bobinli Güç Kontaktörü, PLC ve endüstriyel otomasyon devrelerinde düşük gerilimli kontrol altyapısına uyum sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- AC-3 performansı: 400V'da 7A çalışma akımı ile 3 kW'a kadar üç fazlı motor kumandası sağlar.
- 24V DC bobin: Otomasyon panolarındaki DC kontrol beslemeleriyle uyumludur.
- 3 kutuplu ana devre: Üç fazlı yüklerin kontrollü açma-kapamasını destekler.
- 1NK yardımcı kontak: Kilitleme ve durum bilgisi devrelerinde kullanılabilir.
- Kompakt gövde: 45 mm genişlik, 68 mm yükseklik ve 75 mm derinlik ile pano alanını verimli kullanır.
- Vidalı bağlantı: Güç Kontaktörü ana ve kumanda devrelerinde sağlam terminal bağlantısı sunar.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Model / Katalog No | DILM7-01-EA(24VDC) / 190028 |
| Ürün Tipi | Güç Kontaktörü |
| Ana Kontak Yapısı | 3NO |
| Yardımcı Kontak Yapısı | 1NC |
| Bobin Gerilimi | 24V DC |
| AC-3 Anma Akımı | 7A, 380/400/415V |
| AC-1 Anma Akımı | 22A, 380/400/415V |
| AC-3 Motor Gücü | 3 kW, 380/400V 50Hz |
| Yalıtım Gerilimi | 690V |
| Bağlantı Tipi | Vidalı terminal |
| Ana Devre Terminal Kesiti | 0,75-4 mm² katı iletken; 0,75-2,5 mm² yüksüklü esnek iletken |
| Kontrol Devresi Terminal Kesiti | 0,75-4 mm² katı iletken; 0,75-2,5 mm² yüksüklü esnek iletken |
| Terminal Sıkma Torku | 1,2 Nm |
| Koruma Derecesi | IP20 |
| Çalışma Sıcaklığı | -25°C ile +60°C |
| Ölçüler (G x Y x D) | 45 x 68 x 75 mm |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Güç Kontaktörü montajında A1-A2 bobin uçlarına yalnızca 24V DC uygulanmalıdır. Ana devre kabloları terminal kesit aralığına uygun seçilmeli, uçlar 1,2 Nm torkla sıkılmalı ve kablo bağlantıları enerjisiz ortamda yapılmalıdır. Motor devresinde kontaktörden önce uygun kısa devre koruması, kontaktörle birlikte ise motor etiket akımına göre ayarlanmış termik aşırı akım rölesi kullanılmalıdır.
Sıkça Sorulan Sorular
Bu Güç Kontaktörü hangi motorlar için uygundur?
AC-3 kullanım kategorisinde 380/400V şebekede 3 kW'a kadar, 7A anma akımı sınırındaki üç fazlı motor devreleri için uygundur. Kesin seçim motor etiket akımı ve çalışma rejimine göre yapılmalıdır.
1NK yardımcı kontak ne amaçla kullanılır?
Normalde kapalı yardımcı kontak, kontaktörün çekme durumuna bağlı kilitleme, ikaz, emniyet veya PLC geri bildirim devrelerinde kullanılabilir.
Ürün 230V AC bobinle çalışır mı?
Hayır. Bu Güç Kontaktörü 24V DC bobinlidir; AC bobin beslemesiyle kullanılmamalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON 190028, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak tedarik edilir. Projenize uygun Güç Kontaktörü, termik röle ve yardımcı ekipman seçimi için teknik ekibimizden destek alabilirsiniz.
