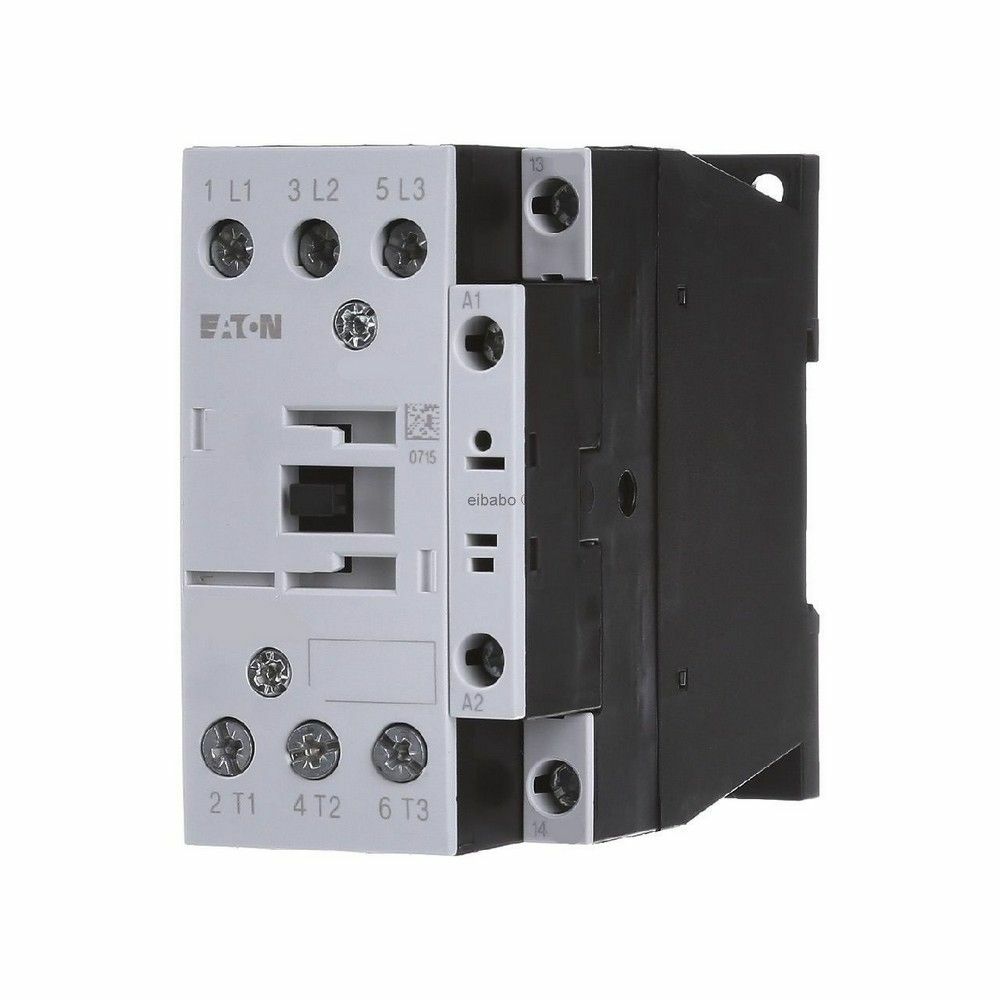

EATON 190004 GÜÇ KONTAKTÖRÜ (DC BOBİN) 32A 1NK
KDV Dahildir.
x
266,60 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 190004 GÜÇ KONTAKTÖRÜ (DC BOBİN) 32A 1NK |
| Stok Kodu | 190004 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 190004 DILM32-01-EA(RDC24), 24-27V DC elektronik bobinle çalışan, üç fazlı motor ve yük devrelerinin uzaktan anahtarlanması için tasarlanmış 3 kutuplu bir Güç Kontaktörü modelidir. AC-3 kategorisinde 380-400V şebekede 32A anma çalışma akımı ve 15 kW motor gücü kapasitesi sunar. Pompa, fan, kompresör, konveyör, havalandırma ve makine kumanda panolarında güvenilir motor yol verme-kesme işlemleri için tercih edilir.
Entegre 1NK yardımcı kontak; kontaktörün durum bilgisinin PLC, ikaz lambası, arıza zinciri veya elektriksel kilitleme devresine aktarılmasını sağlar. Bu Güç Kontaktörü, 24V DC kumanda gerilimi kullanılan otomasyon projelerinde kontaktör bobini ile kontrol devresi arasında uyumlu ve düzenli bir çözüm oluşturur.
Öne Çıkan Üstün Özellikler & Avantajları
- 32A AC-3 çalışma kapasitesi: 400V AC sistemlerde 15 kW'a kadar standart üç fazlı asenkron motor kumandası sağlar.
- 24-27V DC bobin: PLC, ara röle ve 24V DC otomasyon beslemeli kontrol devreleriyle uyumludur.
- 3 ana kontak + 1NK yardımcı kontak: Motor gücünü anahtarlarken geri bildirim ve kilitleme devrelerini destekler.
- Elektronik bobin koruması: Dahili koruma yapısı, DC kumanda devrelerinde daha kontrollü çalışma sağlar.
- Kompakt gövde: 45 mm genişlik sayesinde pano içi yerleşimde alan avantajı sunar.
- Geniş aksesuar desteği: İlave yardımcı kontak blokları, termik aşırı yük röleleri ve haberleşme çözümleriyle genişletilebilir.
Motor kumanda devresinde güvenilir anahtarlama, geri bildirim ve aksesuar uyumluluğu isteyen projelerde bu Güç Kontaktörü profesyonel bir seçimdir.
Teknik & Donanım Özellikleri
| Marka / Seri | EATON DILM |
| Model | DILM32-01-EA(RDC24) |
| Ürün kodu | 190004 |
| EAN | 4015081880003 |
| Ürün tipi | 3 kutuplu Güç Kontaktörü |
| Ana kontak yapısı | 3NA |
| Yardımcı kontak yapısı | 1NK |
| Bobin çalışma gerilimi | 24-27V DC |
| AC-3 anma çalışma akımı | 32A, 380-400V AC |
| AC-3 motor gücü | 15 kW, 380-400V AC |
| AC-1 termik akım | 45A, açıkta 40°C |
| Anma çalışma / izolasyon gerilimi | 690V AC / 690V AC |
| Darbe dayanım gerilimi | 8 kV |
| Ana devre bağlantısı | Vidalı terminal, 0,75-16 mm² tek iletken |
| Yardımcı devre bağlantısı | Vidalı terminal, 0,75-4 mm² tek iletken |
| Ana terminal sıkma torku | 3,2 Nm |
| Yardımcı terminal sıkma torku | 1,2 Nm |
| Ölçüler | 45 x 85 x 97 mm |
| Ağırlık | 0,534 kg |
| Koruma derecesi | IP00 |
| Çalışma sıcaklığı | -25°C ile +60°C, açıkta |
| Standartlar | IEC/EN 60947, VDE 0660, UL, CSA |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Güç Kontaktörü pano içinde yeterli havalandırma ve servis erişimi bırakılarak monte edilmelidir. Ana güç bağlantılarında iletken kesiti, motor nominal akımı ve hat uzunluğuna göre seçilmeli; M5 ana terminal vidaları 3,2 Nm torkla sıkılmalıdır. Bobin A1-A2 uçlarına yalnızca 24-27V DC kontrol gerilimi uygulanmalı, motor hattında kısa devre koruması ile motor akımına uygun termik aşırı yük rölesi birlikte kullanılmalıdır.
Sıkça Sorulan Sorular
Bu Güç Kontaktörü 400V AC motor devresinde kaç kW için uygundur?
AC-3 kullanım kategorisinde 380-400V AC şebekede 15 kW'a kadar üç fazlı motor uygulamaları için uygundur.
1NK yardımcı kontak hangi amaçla kullanılır?
1NK kontak; kontaktör durum geri bildirimi, PLC dijital girişi, ikaz devresi veya elektriksel kilitleme uygulamalarında kullanılabilir.
Bobin doğrudan 24V DC güç kaynağı ile çalışır mı?
Evet. Ürün 24-27V DC bobin çalışma aralığına sahiptir. Beslemenin doğru polarite, uygun sigorta ve kararlı gerilim koşullarıyla uygulanması önerilir.
Ek yardımcı kontak ve termik röle takılabilir mi?
Uyumlu yan veya ön yardımcı kontak blokları ile ZB32 serisi termik aşırı yük röleleri kullanılarak motor yol verici devresi genişletilebilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON 190004, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak temin edilir. Projenizdeki motor gücü, kumanda gerilimi ve koruma koordinasyonu için teknik ekibimizden destek alabilir; stoklarımızdan ihtiyaçlarınıza uygun pano ekipmanlarını güvenle sipariş edebilirsiniz.
