Kompakt Şalter Tanıtımı & Kullanım Alanları

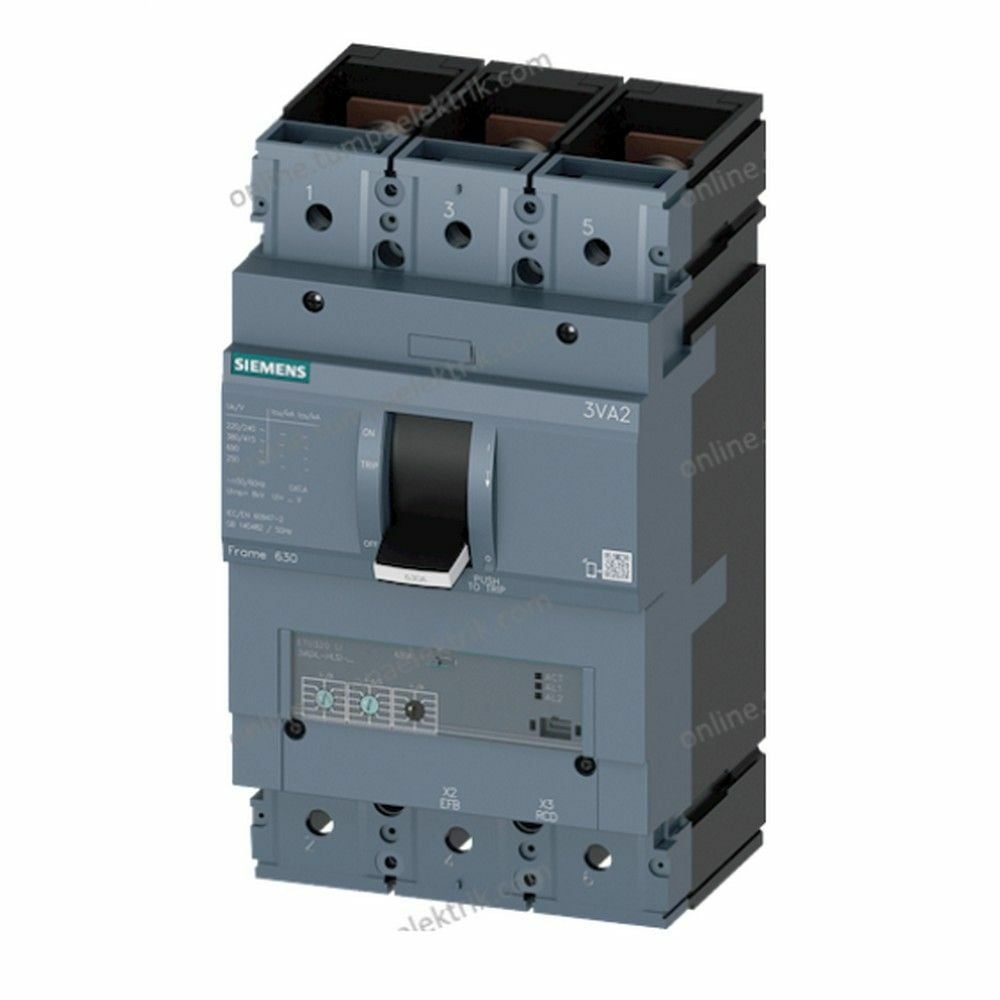

SIEMENS 3VA2463-4HL32-0AA0, 630A nominal akım sınıfında, 3 kutuplu ve ETU320 elektronik LI koruma üniteli bir Kompakt Şalter modelidir. 415V AC’de 36kA Icu ve 36kA Ics kesme kapasitesi sayesinde ana dağıtım panoları, tali dağıtım panoları, MCC/PCC sistemleri, endüstriyel tesisler, ticari binalar ve yüksek güçlü makine beslemelerinde hat ve tesis koruması sağlar.

Bu Kompakt Şalter, aşırı yük ve ani kısa devre koşullarında ayarlanabilir açma değerleriyle elektrik tesisatının güvenli şekilde devreden çıkarılmasına yardımcı olur. Termik ayar sahasının 250-630A, ani kısa devre açma ayarının 945-5670A arasında olması; jeneratör, trafo, motor ve dağıtım çıkışları için koruma koordinasyonunun projeye göre yapılmasını kolaylaştırır.

Kompakt Şalter Öne Çıkan Üstün Özellikleri & Avantajları

• 630A sürekli nominal akım: Ana besleme ve yüksek güçlü dağıtım hatlarında güvenilir anahtarlama ve koruma sağlar.
• 3 kutuplu yapı: Üç fazlı sistemlerde faz iletkenlerinin birlikte açılmasına olanak verir.
• 36kA kesme kapasitesi: 415V ve 440V AC seviyelerinde yüksek kısa devre dayanımı sunar.
• ETU320 LI koruma ünitesi: Termik aşırı yük ve ani kısa devre açma fonksiyonlarını ayarlanabilir aralıklarla yönetir.
• Önden bağlantı düzeni: Pano imalatında erişilebilir ve düzenli ana devre bağlantısı yapılmasını destekler.
• Geniş bara uyumluluğu: 20 x 1 mm ile 35 x 10 mm arasındaki düz bara bağlantı kesitlerini destekler.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Kompakt Şalter montajından önce pano kısa devre hesabı, çalışma gerilimi, bara kesiti ve selektivite koordinasyonu mutlaka kontrol edilmelidir. Ana bağlantılar temiz ve oksitsiz yüzeylere yapılmalı, düz bara bağlantısında uygun ölçüde bağlantı elemanı kullanılmalı ve üretici montaj talimatındaki sıkma değerlerine uyulmalıdır. Şalterin önünde bakım ve kumanda için yeterli boşluk bırakılmalı, kablo veya bara ağırlığı gövde bağlantılarına bindirilmemelidir. Topraklama koruması bu ürün kodunda bulunmadığından, proje gerektiriyorsa harici koruma çözümü ayrıca değerlendirilmelidir.

Sıkça Sorulan Sorular

Siemens 3VA2463-4HL32-0AA0 ürününün anma akımı ve kesme kapasitesi nedir?

Ürün 630A sürekli nominal akıma, 3 kutba ve 415V AC’de 36kA Icu ve 36kA Ics kesme kapasitesine sahiptir. Termik ayar sahası 250-630A, ani kısa devre açma ayarı ise 945-5670A aralığındadır.

Bu ürün hangi panolarda ve uygulamalarda tercih edilir?

Ana dağıtım panoları, tali dağıtım panoları, MCC/PCC sistemleri, endüstriyel tesisler, ticari binalar, HVAC beslemeleri ve yüksek güçlü makine panolarında hat ve tesis koruması amacıyla kullanılır.

Bağlantı ve montaj tipi nasıldır?

Bu Kompakt Şalter sabit montajlıdır ve ana devre bağlantısı ön taraftan yapılır. Düz bara bağlantısında 20 x 1 mm ile 35 x 10 mm arasındaki kesitler desteklenir. Ürün vidalı yassı bağlantı ve nut keeper kit ile sunulur.

Ürün orijinal mi, garantisi ve sevkiyat koşulları nedir?

Mağazamızdan Siemens orijinal ambalajlı, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında temin edilir. Sevkiyat öncesinde ürün kodu, ambalaj ve aksesuar kapsamı kontrol edilerek güvenli şekilde gönderilir.
