Ürün Tanıtımı & Kullanım Alanları

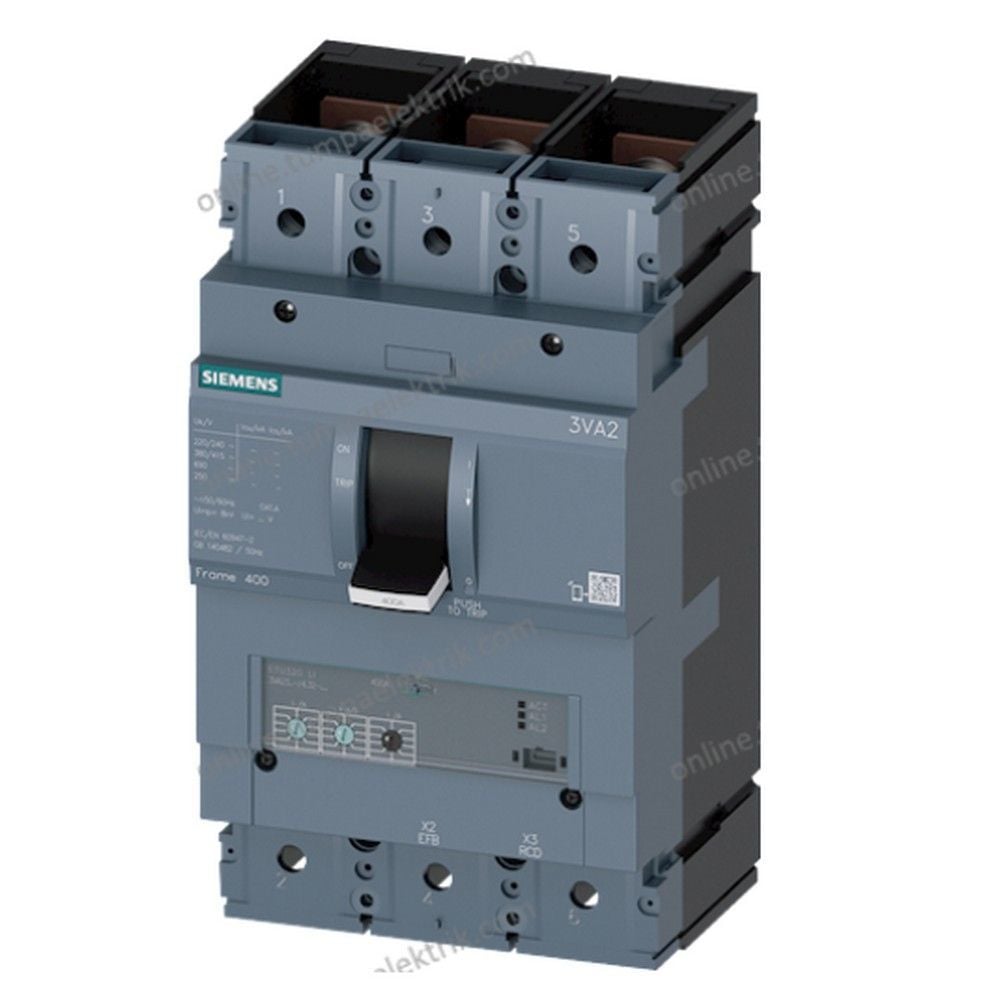

Siemens 3VA2340-4HL32-0AA0 Kompakt Şalter, SENTRON 3VA2 serisinde IEC Frame 400 gövdeye sahip, üç fazlı tesis hatlarının aşırı yük ve kısa devre koruması için geliştirilmiş 3 kutuplu bir devre kesicidir. 400A sürekli anma akımı ve 415V AC şebekede 36kA Icu kesme kapasitesiyle ana dağıtım, tali dağıtım, kompanzasyon ve makine enerji besleme panolarında güvenli hat koruması sağlar.

ETU320 LI elektronik koruma ünitesi; uzun gecikmeli aşırı yük korumasını ve ani kısa devre korumasını ayarlanabilir şekilde bir araya getirir. Bu Kompakt Şalter, kablo, bara ve yük karakteristiğine uygun koruma koordinasyonu gerektiren profesyonel pano projelerinde yüksek ayar esnekliği sunar.

Öne Çıkan Üstün Özellikler & Avantajları

• 400A sürekli anma akımı: Ana besleme ve yüksek akımlı çıkış hatlarında güvenilir devre koruması sağlar.
• 36kA Icu ve Ics: 415V AC'de yüksek kısa devre seviyesine sahip tesislerde kesme koordinasyonunu destekler.
• ETU320 LI koruması: Bu Kompakt Şalter, Ir=160-400A aşırı yük ve Ii=600-4000A ani kısa devre ayarına sahiptir.
• 3 kutuplu yapı: Üç fazlı enerji dağıtım hatlarında fazların eş zamanlı güvenli şekilde ayrılmasına yardımcı olur.
• Önden bara bağlantısı: Kompakt Şalter gövdesi, pano içi erişimi kolaylaştıran önden ana devre bağlantı düzeniyle tasarlanmıştır.
• Geniş çalışma sıcaklığı: -25°C ile +70°C ortam sıcaklığı aralığında işletime uygundur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Bu Kompakt Şalter pano içine dik ve erişilebilir konumda monte edilmeli; ana devre yassı bara bağlantıları temiz, çapaksız ve üreticinin montaj tork değerlerine uygun şekilde yapılmalıdır. 400A proje hesabında pano içi ortam sıcaklığı kritik önem taşır; cihazın sürekli akım değeri 55°C'de 385A, 60°C'de 370A seviyesine iner. Bu nedenle bara kesiti, havalandırma, kabin sıcaklığı ve selektivite hesabı birlikte değerlendirilmelidir.

Sıkça Sorulan Sorular

Bu Kompakt Şalterin kesme kapasitesi nedir?

Ürünün 415V AC şebekedeki Icu ve Ics kesme kapasitesi 36kA'dır. Aynı gerilimde Icm kısa devre kapama kapasitesi 75,6kA olarak belirtilmiştir.

Kompakt Şalter üzerindeki koruma ayarları nasıl kullanılır?

ETU320 LI ünitesindeki Ir ayarı, korunan hattın sürekli yük akımına ve iletken taşıma kapasitesine göre 160-400A aralığında seçilir. Ii ayarı ise tesisin kısa devre hesabı ve yükün kalkış karakteristiği dikkate alınarak 600-4000A aralığında yetkili personel tarafından yapılmalıdır.

Üründe yardımcı kontak veya gerilim tetikleyicisi var mı?

Standart ürün üzerinde yardımcı kontak, alarm kontağı, düşük gerilim tetikleyicisi ve gerilim tetikleyicisi bulunmaz. Bu fonksiyonlar gerekli olduğunda uyumlu aksesuarlarla sisteme eklenebilir.

Kompakt Şalter hangi bara ölçülerine uygundur?

Ana devre önden bağlanır ve 20 x 1 mm ile 35 x 10 mm arasındaki yassı bara bağlantılarına uygundur.
