Ürün Tanıtımı & Kullanım Alanları

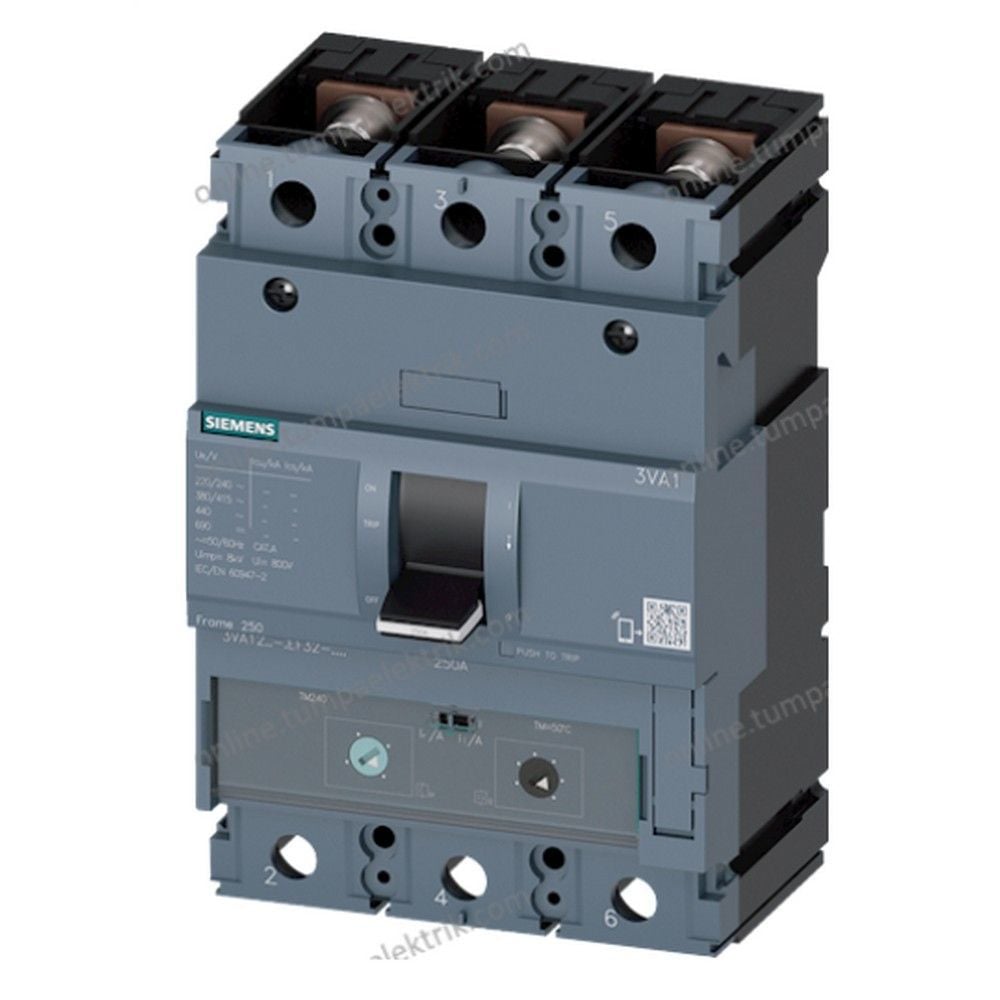

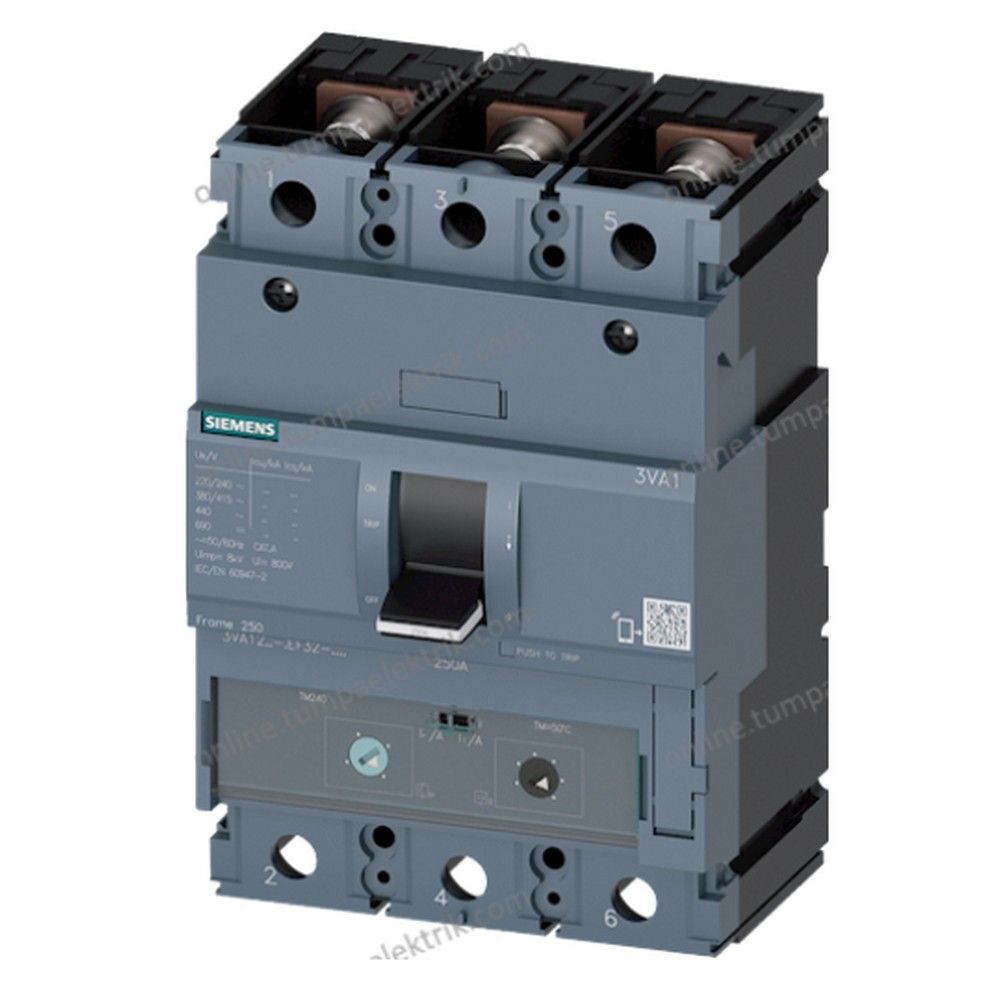

SIEMENS 3VA1225-4EF32-0AA0 Termik Ayarlı Kompakt Şalter, üç fazlı enerji dağıtım hatlarında aşırı yük ve kısa devre koruması için tasarlanmış SENTRON 3VA1 serisi bir güç şalteridir. 250A anma akımı, 415V AC'de 36kA Icu kesme kapasitesi ve 3 kutuplu yapısıyla ana dağıtım, tali dağıtım, makine enerji girişi, pompa ve fan besleme panolarında güvenle kullanılır.

TM240 açma ünitesine sahip Termik Ayarlı Kompakt Şalter, termik aşırı yük korumasında 175A ile 250A arasında ayar olanağı sunar. Ani kısa devre koruması için manyetik açma eşiği 5-10 x In aralığında, yani 1250A-2500A arasında ayarlanabilir. Bu sayede Termik Ayarlı Kompakt Şalter seçimi kablo kesiti, yük karakteri ve koruma koordinasyonuna göre yapılabilir.

Öne Çıkan Üstün Özellikler & Avantajları

• 36kA kesme kapasitesi: 415V AC şebekede yüksek kısa devre akımlarını güvenle keserek tesis sürekliliğini destekler.
• Ayarlanabilir aşırı yük koruması: Termik Ayarlı Kompakt Şalter üzerindeki Ir ayarı 175A-250A aralığında proje yüküne uyarlanabilir.
• Ayarlanabilir manyetik açma: Termik Ayarlı Kompakt Şalter, 1250A-2500A aralığındaki ani açma eşiğiyle kısa devre koruma koordinasyonuna esneklik kazandırır.
• 3 kutuplu güç dağıtımı: Üç fazlı hatlarda fazların eş zamanlı olarak ayrılmasını sağlar.
• Kompakt pano yerleşimi: 158 x 105 x 70 mm gövde ölçüsü, yüksek akım korumasını sınırlı pano hacminde sunar.
• Geniş çalışma koşulları: Ön yüz IP40 koruma sınıfı ve -25°C ile +70°C çalışma ortamı aralığıyla endüstriyel uygulamalara uygundur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Termik Ayarlı Kompakt Şalter montajı enerjisiz panoda, düz ve rijit bir montaj yüzeyinde yapılmalıdır. Bara yüzeylerini temiz tutun; uygun kesitte bakır bara, bağlantı donanımı ve kalibre tork anahtarı kullanın. Ir ayarını hattın kablo akım taşıma kapasitesi, ortam sıcaklığı ve sürekli yük akımına göre belirleyin; Ii ayarını ise alt kademe koruma elemanlarıyla seçicilik sağlayacak şekilde yapılandırın.

Sıkça Sorulan Sorular

Bu Termik Ayarlı Kompakt Şalterin akım ve kesme kapasitesi nedir?

Bu Termik Ayarlı Kompakt Şalter, 250A anma akımına ve 415V AC şebekede 36kA Icu kısa devre kesme kapasitesine sahiptir. Termik koruma 175A-250A, manyetik açma ise 1250A-2500A arasında ayarlanabilir.

Hangi uygulamalar için uygundur?

Ana ve tali dağıtım panoları, makine enerji girişleri, üç fazlı motor beslemeleri, pompa-fan panoları ve yüksek akımlı tesis hatları için uygundur.

Bağlantı sırasında nelere dikkat edilmelidir?

Ön bağlantı terminallerinde bara ölçüsü, bağlantı yüzeyi, sıkma torku ve faz sıralaması kontrol edilmelidir. Devreye alma öncesinde izolasyon, koruma ayarları ve açma testi yetkili teknik personel tarafından yapılmalıdır.

Orijinallik, Garanti & Sevkiyat Güvencesi

Ürün mağazamızdan orijinal ambalajında, adınıza faturalı olarak sevk edilir. Proje, pano ve koruma koordinasyonu ihtiyaçlarınız için teknik ekibimizden ürün seçimi desteği alabilirsiniz.
