Ürün Tanıtımı & Kullanım Alanları – Kompakt Şalter

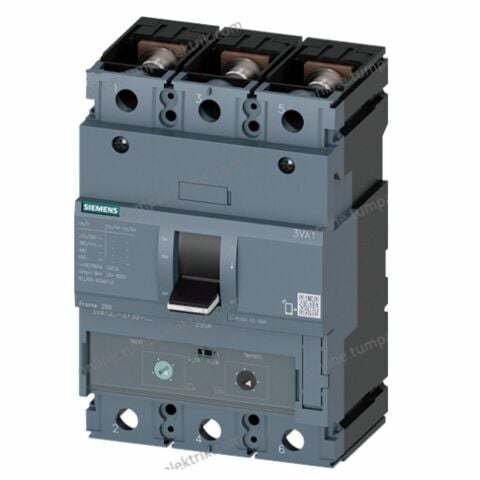

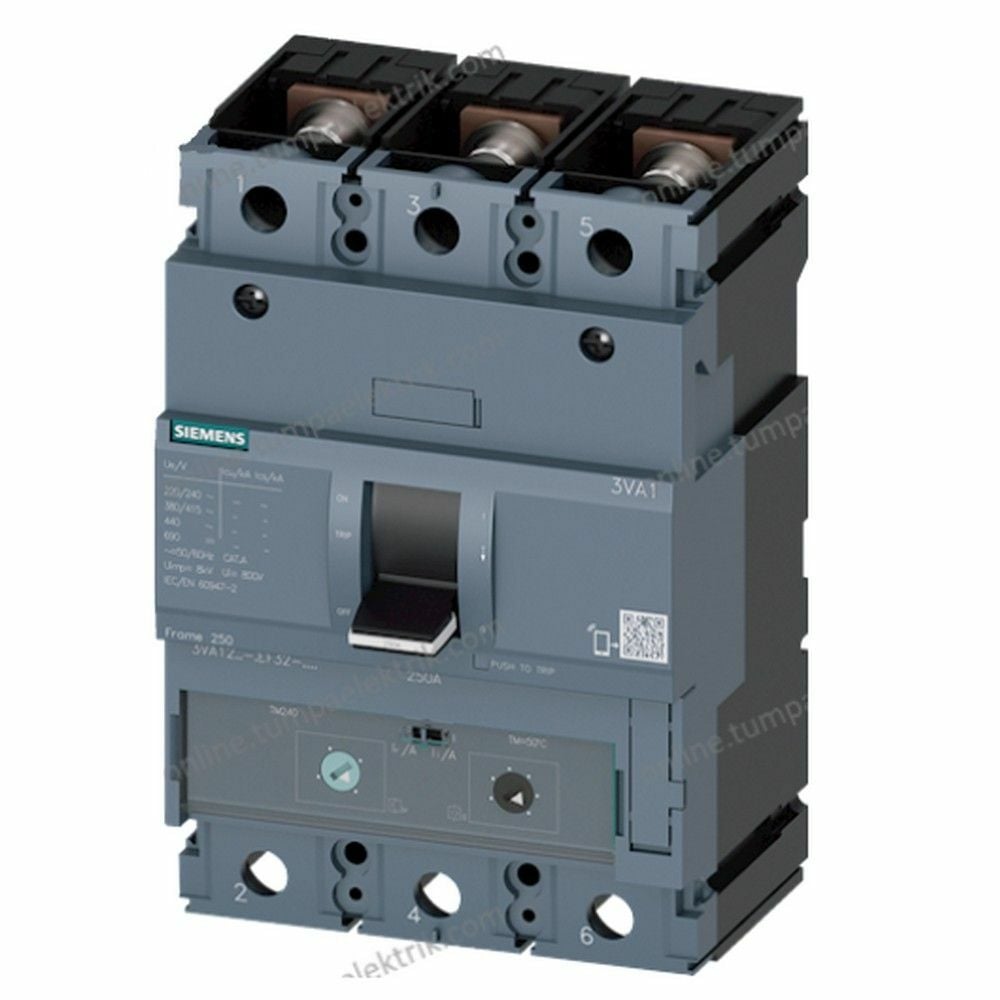

SIEMENS 3VA1220-4EF32-0AA0, SENTRON 3VA1 serisine ait 3 kutuplu termik-manyetik Kompakt Şalter modelidir. 200A sürekli nominal akım, TM240 açtırma ünitesi ve 415V AC’de 36kA kısa devre kesme kapasitesiyle ana dağıtım panoları, trafo çıkışları, endüstriyel tesis beslemeleri ve makine enerji girişlerinde kullanılır.

Bu Kompakt Şalter, termik korumayı 140-200A arasında ayarlamaya ve ani manyetik açma seviyesini 1000-2000A aralığında yapılandırmaya imkân verir. Böylece pano tasarımında kablo akım taşıma kapasitesi, yük karakteristiği ve kısa devre seviyesi birlikte değerlendirilerek uygun koruma senaryosu oluşturulabilir.

Öne Çıkan Üstün Özellikler & Avantajları

• 200A sürekli nominal akım: Ana ve tali dağıtım hatlarında yüksek akım kapasitesi sunar.
• 36kA kesme kapasitesi: 415V AC seviyesinde yüksek kısa devre koruması sağlar.
• 140-200A termik ayar: Yük ve kablo seçimine göre hassas koruma ayarı yapılabilir.
• 3 kutuplu yapı: Üç fazlı enerji dağıtım sistemlerinde fazların birlikte açılmasını sağlar.
• TM240 LI koruma ünitesi: Aşırı yük ve ani kısa devre korumasını tek gövdede birleştirir.
• Önden bağlantılı gövde: Pano içi kablolama ve bakım erişiminde uygulama kolaylığı sunar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Bu Kompakt Şalter montajından önce pano kısa devre seviyesi, sürekli yük akımı, kablo kesiti ve bara ölçüleri kontrol edilmelidir. Bara veya iletken bağlantıları uygun yüzey teması sağlayacak şekilde hazırlanmalı, bağlantı vidaları üretici tork değerlerine göre sıkılmalı ve ilk enerjilendirme sonrasında termal kontrol yapılmalıdır. 55°C üzerindeki ortam sıcaklıklarında sürekli akım derating değerleri dikkate alınmalıdır.

Sıkça Sorulan Sorular

SIEMENS 3VA1220-4EF32-0AA0 Kompakt Şalter hangi akım ve kesme kapasitesine sahiptir?

Ürün 200A sürekli nominal akıma, 3 kutuplu yapıya ve 415V AC’de 36kA Icu/Ics kesme kapasitesine sahiptir. Termik açma ayarı 140-200A, ani manyetik açma aralığı 1000-2000A’dır.

Bu Kompakt Şalter hangi pano ve tesis uygulamalarında kullanılır?

Ana dağıtım panoları, tali dağıtım panoları, trafo çıkışları, endüstriyel tesis beslemeleri ve makine enerji girişlerinde kullanılır. Kısa devre hesabı ve kablo akım taşıma kapasitesi uygulama öncesinde kontrol edilmelidir.

Bağlantı ve montaj özellikleri nasıldır?

Ana devre bağlantısı önden yapılır ve çift taraflı vidalı yassı bağlantı kullanılır. Uygun bara bağlantısı için 13 x 1 mm ile 25 x 8 mm arasındaki kesitler desteklenir.

Ürün orijinal mi ve garanti kapsamı nedir?

Kompakt Şalter mağazamızdan orijinal ambalajında ve adınıza düzenlenmiş fatura ile temin edilir. Üretici ve distribütör garanti koşulları geçerlidir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamız, SIEMENS 3VA1220-4EF32-0AA0 Kompakt Şalter modelini ürün kodu ve barkod kontrolü yapılarak orijinal ambalajında sevkiyata hazırlar. Ürün adınıza faturalı olarak gönderilir; üretici ve distribütör garanti şartları korunur. Pano projelerinde doğru model, doğru aksesuar ve doğru ayar seçimi için teknik ekibimizden destek alabilirsiniz.
