Ürün Tanıtımı & Kullanım Alanları

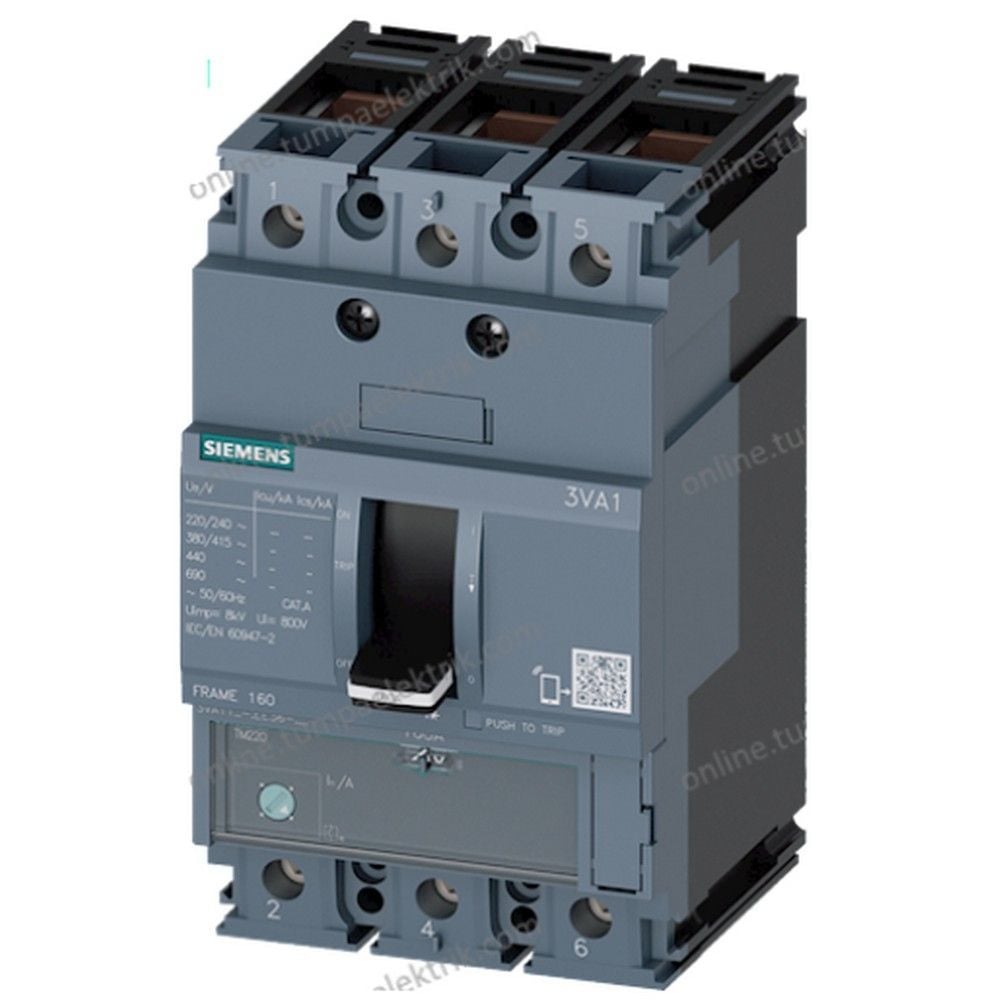

Siemens 3VA1180-4EE36-0AA0 Kompakt Şalter, alçak gerilim enerji dağıtım panolarında kablo ve hatları aşırı yük ile kısa devreye karşı korumak üzere tasarlanmış 3 kutuplu kalıplı gövdeli devre kesicidir. SENTRON 3VA1 ailesindeki bu model; ana dağıtım, tali dağıtım, ticari tesis, üretim hattı ve makine enerji panolarında üç fazlı hat koruması için güvenle kullanılır.

80 A anma akımı, 56-80 A ayarlanabilir termik koruma aralığı ve 415 V AC'de 36 kA Icu/Ics değeriyle bu Kompakt Şalter, uygun kısa devre seviyesi bulunan tesislerde güçlü bir hat koruma çözümü sunar. TM220 termik-manyetik açtırma ünitesi, sürekli aşırı yüklerde termik; ani kısa devrelerde ise manyetik açma fonksiyonunu devreye alır.

Öne Çıkan Üstün Özellikler & Avantajları

• 3 kutuplu koruma: Üç fazlı enerji hatlarında aynı gövdede etkili kesme ve koruma sağlar.
• Ayarlanabilir Ir değeri: 56 A ile 80 A arasındaki termik ayar, kablo kesiti ve sürekli yük akımına göre koruma seçimini kolaylaştırır.
• Sabit Ii=800 A açma eşiği: Kısa devre arızalarında hızlı açma performansı için 10 x In manyetik koruma sunar.
• 36 kA Icu/Ics: 415 V AC sistemlerde nihai ve işletme kısa devre kesme kapasitesinin eşit olması, Kompakt Şalter için güçlü işletme sürekliliği avantajı sağlar.
• Kompakt gövde: 130 x 76,2 x 70 mm ölçüleri, pano içinde düzenli ve alan verimli yerleşim sağlar.
• Önden bağlantı: Her iki tarafta kutu terminal yapısı ile düzenli kablo sonlandırması yapılabilir.

Teknik & Donanım Özellikleri

Bu Kompakt Şalter, dağıtım hattı koruması için doğrulanmış teknik değerlere sahiptir.

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Kompakt Şalter montajında pano içi sıcaklık, kısa devre seviyesi, kablo kesiti ve üst-alt koruma koordinasyonu birlikte değerlendirilmelidir. Enerji giriş ve çıkış iletkenleri uygun kesitte hazırlanmalı; çok telli bakır kabloda 1,5-16 mm² için 5 Nm, 25-70 mm² için 8 Nm sıkma torku uygulanmalıdır. 50 °C üzerindeki ortam sıcaklıklarında cihazın akım taşıma kapasitesi dikkate alınarak pano havalandırması ve yük dağılımı planlanmalıdır.

Sıkça Sorulan Sorular

Termik ayar sahası nedir?

Kompakt Şalter üzerinde bulunan Ir ayarı, 56 A ile 80 A arasında seçilebilir. Ayar değeri, hattın sürekli çalışma akımı ve kablo akım taşıma kapasitesine göre belirlenmelidir.

Manyetik açma değeri ayarlanabilir mi?

Hayır. Bu modelde ani kısa devre açma eşiği Ii=800 A olarak sabittir. Uygulamada kalkış akımı ve kısa devre hesabı kontrol edilmelidir.

Hangi iletken kesitleri bağlanabilir?

Önden kutu terminal yapısına 1 x 1,5-70 mm² çok telli bakır iletken bağlanabilir. Kablo pabucu, iletken tipi ve sıkma torku montaj standardına uygun seçilmelidir.

Ürün hangi koruma fonksiyonlarını sunar?

TM220 açtırma ünitesi; aşırı yük için termik, kısa devre için manyetik LI koruma fonksiyonu sağlar.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamızdan temin edilen Kompakt Şalter, orijinal ambalajında ve adınıza faturalı olarak sevk edilir. Sipariş öncesinde ürün kodunun 3VA1180-4EE36-0AA0, 3 kutup, 80 A, 56-80 A Ir ve 36 kA varyantıyla eşleştiğini kontrol ederek projeniz için doğru cihazı güvenle seçebilirsiniz.
