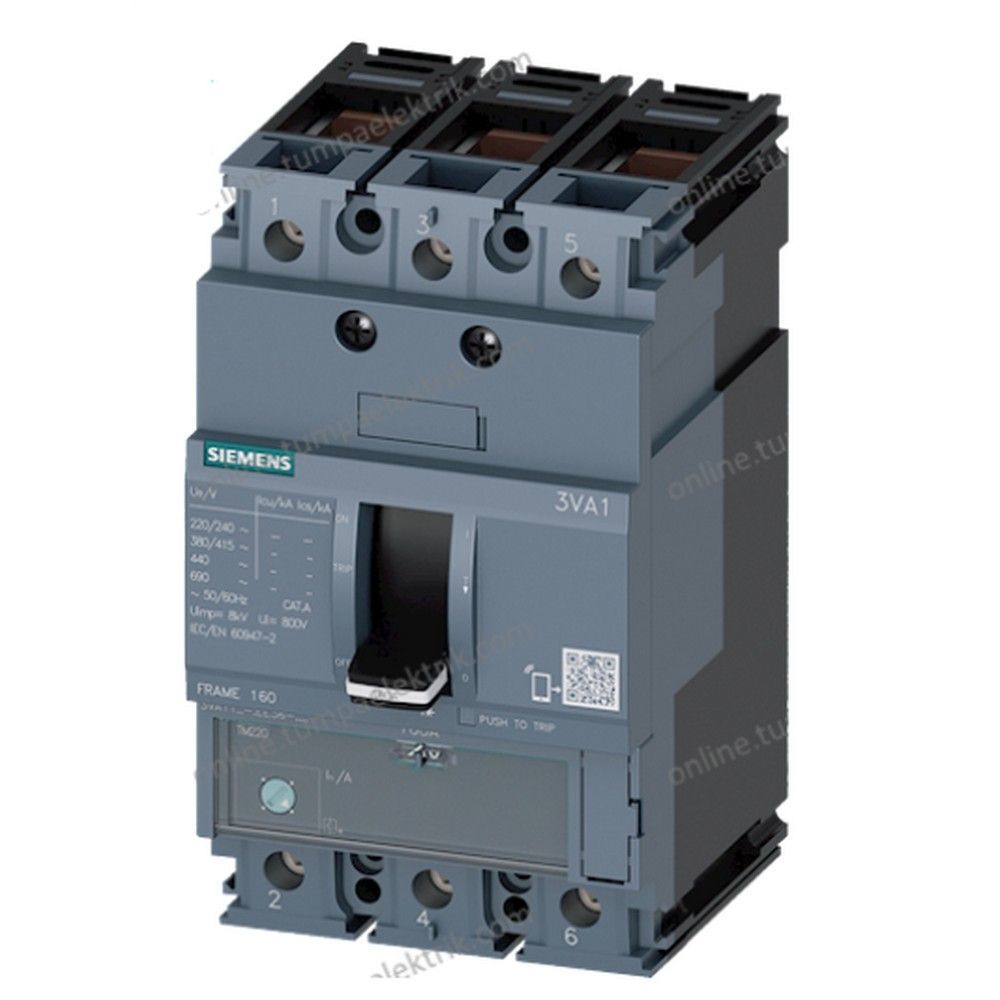

SIEMENS 3VA1163-4EE36-0AA0 TERMİK AYARLI KOMPAK ŞALTER
KDV Dahildir.
x
719,32 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3VA1163-4EE36-0AA0 TERMİK AYARLI KOMPAK ŞALTER |
| Stok Kodu | 3VA1163-4EE36-0AA0 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kompakt Şalter Kullanım Alanları
Siemens 3VA1163-4EE36-0AA0, üç fazlı tali dağıtım panoları, makine besleme hatları ve ticari tesis güç dağıtım devreleri için tasarlanmış 3 kutuplu bir Kompakt Şalter çözümüdür. TM220 termik-manyetik açtırma ünitesi; aşırı yük ve kısa devre koşullarında hattın güvenli biçimde açılmasına yardımcı olur.
63 A anma akımına sahip bu Kompakt Şalter, 44-63 A arasında ayarlanabilen termik koruma özelliği sayesinde iletken kesiti ve sürekli yük akımına göre ayar yapılmasını sağlar. 415 V AC şebekede 36 kA Icu/Ics değeri, yüksek kısa devre seviyesi bulunan projelerde etkili tesis koruması sunar.
Öne Çıkan Üstün Özellikler & Kompakt Şalter Avantajları
- 3 kutuplu koruma: Üç fazlı hatların aynı anda kesilmesine uygundur.
- 63 A anma akımı: Dağıtım ve tali güç devrelerinde güvenilir kullanım sağlar.
- Termik ayar: Ir değeri 44-63 A aralığında ayarlanabilir.
- 36 kA kesme kapasitesi: Bu Kompakt Şalter, 415 V AC'de Icu=36 kA ve Ics=36 kA değerine sahiptir.
- Sabit manyetik koruma: Ii=630 A kısa devre açma eşiğiyle hızlı açma karakteristiği sunar.
- Alan verimli yapı: Sabit montajlı Kompakt Şalter gövdesi 130 x 76,2 x 70 mm ölçülerindedir.
Teknik & Kompakt Şalter Donanım Özellikleri
| Marka / Seri | Siemens SENTRON 3VA1 |
| Ürün Kodu | 3VA1163-4EE36-0AA0 |
| Kutup Sayısı | 3 kutup |
| Anma Akımı | 63 A |
| Aşırı Yük Ayarı | Ir=44-63 A |
| Kısa Devre Açma Ayarı | Ii=630 A sabit |
| Açtırma Ünitesi | TM220 termik-manyetik |
| Kesme Kapasitesi | 415 V AC'de Icu=36 kA, Ics=36 kA |
| Anma Çalışma Gerilimi | 690 V AC, 500 V DC |
| Yalıtım Gerilimi | 800 V |
| Bağlantı Tipi | Önden bağlantılı, çift taraflı kutu klemens |
| İletken Kesiti | 1 x 1,5-70 mm² çok telli iletken |
| Montaj Tipi | Sabit montaj |
| Ön Yüz Koruma Derecesi | IP40 |
| Çalışma Sıcaklığı | -25 °C ile +70 °C |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Kompakt Şalter montajında giriş ve çıkış iletkenlerinin kesiti, yük akımı, döşeme şekli ve ortam sıcaklığı birlikte değerlendirilmelidir. Klemens bağlantıları üreticinin uygulama talimatlarına uygun sıkılmalı; termik ayar, kablo akım taşıma kapasitesini aşmayacak şekilde yapılmalıdır. Kesme kapasitesi seçimi ise panodaki hesaplanan kısa devre akımıyla mutlaka doğrulanmalıdır.
Sıkça Sorulan Sorular
Bu Kompakt Şalter için termik ve manyetik açma değerleri nedir?
Termik açma ayarı 44-63 A aralığındadır. Manyetik kısa devre açma eşiği 630 A olarak sabittir.
415 V şebekede kesme kapasitesi ne kadardır?
415 V AC'de maksimum kısa devre kesme kapasitesi Icu=36 kA, işletme kısa devre kesme kapasitesi Ics=36 kA'dir.
Hangi bağlantı yapısı kullanılır?
Ana devrede önden bağlantılı çift taraflı kutu klemens yapısı bulunur ve 1 x 1,5-70 mm² çok telli iletken bağlantısı desteklenir.
Ürün orijinal mi ve garanti kapsamında mı teslim edilir?
Mağazamızdan adınıza faturalı, orijinal ambalajlı ve üretici/distribütör garanti koşulları kapsamında temin edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız stoklarından sunulan ürün, doğru ürün kodu kontrolü yapılarak orijinal ambalajında hazırlanır. Kurumsal ve bireysel siparişleriniz adınıza faturalı olarak sevk edilir; proje uyumluluğu için teknik ekibimizden destek alabilirsiniz.
