Ürün Tanıtımı & Kullanım Alanları

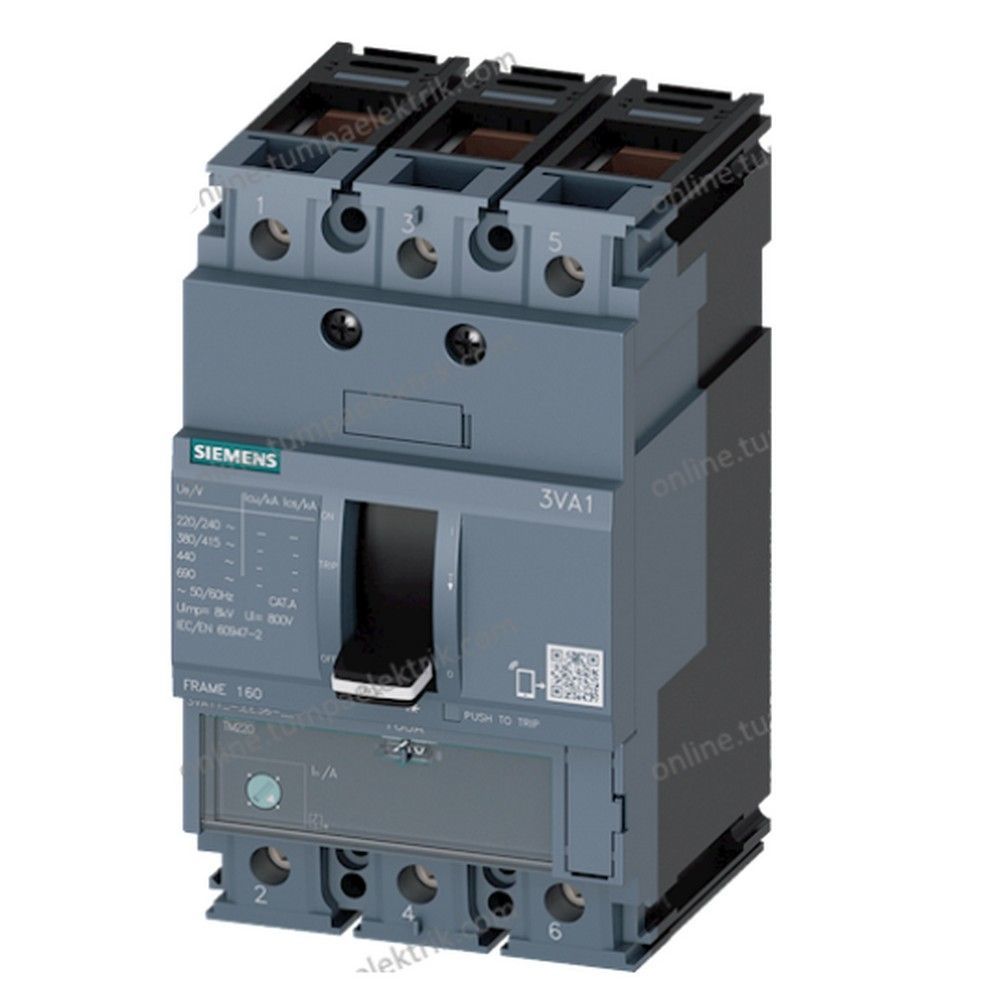

Siemens 3VA1150-4EE36-0AA0, alçak gerilim dağıtım sistemlerinde hat ve ekipman koruması için kullanılan 3 kutuplu bir Kompakt Şalter modelidir. TM220 termik-manyetik koruma ünitesi; aşırı yüklerde termik, kısa devrelerde manyetik açma fonksiyonunu birlikte sunar.

Bu Kompakt Şalter, 35-50A arasında ayarlanabilen termik koruma aralığı ve 415V AC seviyesinde 36kA kesme kapasitesi sayesinde ana dağıtım panoları, makine besleme panoları, ticari tesisler, küçük ve orta ölçekli endüstriyel tesisler ile trafo çıkışlarına bağlı tali dağıtım hatlarında tercih edilir.

Öne Çıkan Üstün Özellikler & Avantajları

• 50A anma akımı: Sürekli işletme akımına uygun kompakt güç koruması sağlar.
• 35-50A termik ayar: Kablo kesiti ve yük karakteristiğine göre aşırı yük korumasının koordine edilmesine imkân verir.
• 36kA kısa devre kapasitesi: 415V AC sistemlerde yüksek arıza akımlarına karşı güvenli açma performansı sunar.
• 3 kutuplu yapı: Üç fazlı dağıtım ve makine besleme devrelerinde fazların birlikte açılmasını sağlar.
• Kompakt Şalter gövdesi: 130 x 76,2 x 70 mm ölçülerle pano içi yerleşimi kolaylaştırır.
• Ön kutu klemens: 1,5-70 mm² aralığındaki uygun çok telli iletkenlerle düzenli bağlantı yapılmasına olanak verir.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Kompakt Şalter montajında önce sistem kısa devre seviyesi, yük akımı ve kablo taşıma kapasitesi kontrol edilmelidir. Termik ayar, kablo kesitini aşırı ısınmaya karşı koruyacak şekilde belirlenmeli; giriş ve çıkış iletkenleri klemens kapasitesine uygun hazırlanmalıdır. Bağlantı öncesinde enerji tamamen kesilmeli, iletken uçları temiz ve düzgün biçimde hazırlanmalı, terminal sıkma işlemi uygun tork kontrollü el aletiyle yapılmalıdır.

Sıkça Sorulan Sorular

Bu Kompakt Şalter hangi panolarda kullanılabilir?

Bu Kompakt Şalter, ana dağıtım, tali dağıtım, makine besleme ve endüstriyel kumanda panolarında 3 fazlı hat koruması için kullanılabilir.

Kompakt Şalter kısa devre korumasını nasıl sağlar?

Kompakt Şalter, TM220 ünitesindeki sabit manyetik açma mekanizmasıyla kısa devre akımlarını hızlı şekilde algılar ve devreyi açar. Bu modelde manyetik açma seviyesi 500A'dır.

Yardımcı kontak veya uzaktan açtırma bobini ürünle birlikte gelir mi?

Standart ürün yapısında yardımcı kontak ve açtırma bobini bulunmaz. Uzaktan kumanda veya durum izleme gereken uygulamalarda uyumlu aksesuarlar ayrıca seçilmelidir.
