Ürün Tanıtımı & Kullanım Alanları

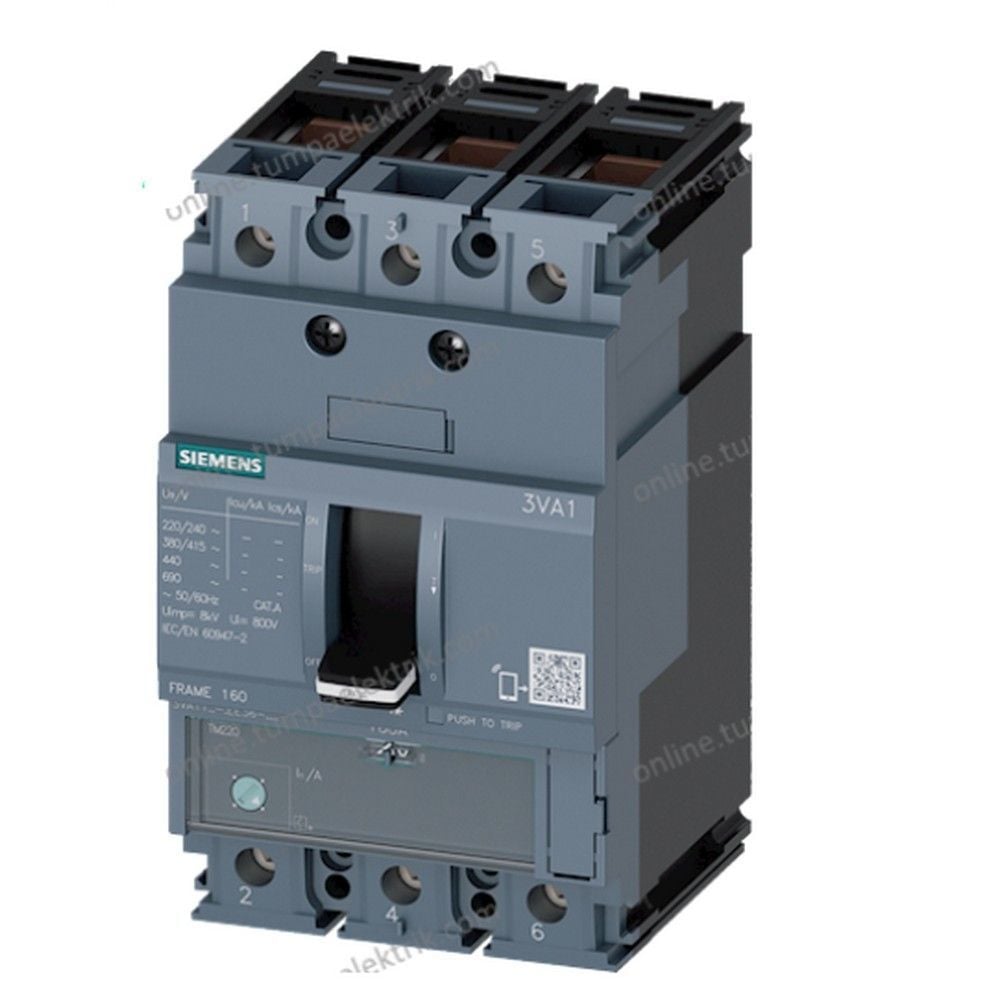

Siemens 3VA1116-4EE36-0AA0, ana dağıtım ve tali besleme devrelerinde aşırı yük ile kısa devre koruması sağlamak üzere tasarlanmış 3 kutuplu bir Termik Ayarlı Kompakt Şalter modelidir. 160A anma akımı, 415V AC sistemlerde 36kA Icu kesme kapasitesi ve TM220 termik-manyetik açma ünitesiyle; enerji dağıtım panoları, kompanzasyon panosu girişleri, makine ana beslemeleri ve tesis tali dağıtım hatlarında güvenle kullanılır.

Bu Termik Ayarlı Kompakt Şalter, yük karakteristiğine göre 112A ile 160A arasında ayarlanabilen termik koruma sunar. Kısa devre koruması için manyetik açma eşiği sabit 1600A'dır. Böylece sürekli yük akımı proje değerine göre ayarlanırken kısa devre durumunda hızlı ve kararlı açma performansı elde edilir.

Öne Çıkan Üstün Özellikler & Avantajları

• 112-160A termik ayar: Hat sürekli akımına uygun aşırı yük koruması oluşturur.
• 36kA kesme kapasitesi: 415V AC sistemlerde yüksek kısa devre seviyelerine karşı koruma sağlar.
• 3 kutuplu yapı: Üç fazlı enerji dağıtım ve makine besleme devreleri için uygundur.
• Sabit 1600A manyetik açma: Bu Termik Ayarlı Kompakt Şalter, kısa devre anında hızlı manyetik açma karakteristiği sunar.
• 690V AC çalışma gerilimi: Farklı alçak gerilim dağıtım uygulamalarına uyum sağlar.
• Kompakt gövde: 130 x 76,2 x 70 mm ölçüler, pano içi yerleşimde alan verimliliği sağlar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Termik Ayarlı Kompakt Şalter montajında gövde, pano içindeki hava sirkülasyonunu engellemeyecek ve güç kablolarını zorlamayacak bir konuma yerleştirilmelidir. Ir ayarı, hattın tasarım akımı ile ortam sıcaklığı dikkate alınarak 112-160A arasında yapılmalıdır. Sabit 1600A manyetik eşik nedeniyle motorlu yüklerde kalkış akımı ve üst-alt koruma cihazlarıyla selektivite mutlaka kontrol edilmelidir. Enerjisiz çalışın; kablo uçlarını uygun şekilde hazırlayın ve klemensleri üreticinin montaj talimatına uygun torkla sıkın.

Sıkça Sorulan Sorular

Bu ürünün kesme kapasitesi kaç kA'dır?

Bu Termik Ayarlı Kompakt Şalter, 415V AC gerilimde 36kA Icu ve 36kA Ics kesme kapasitesine sahiptir. Projedeki beklenen kısa devre akımı bu değeri aşmamalıdır.

112A ile 160A arasındaki ayar ne işe yarar?

Termik Ayarlı Kompakt Şalter üzerindeki Ir ayarı, hattın sürekli yük akımına uygun aşırı yük koruması oluşturmak için kullanılır. Ayar, kablo kesiti, yük akımı ve ortam sıcaklığıyla uyumlu seçilmelidir.

Şalter motor korumasında tek başına kullanılabilir mi?

Ürün hat korumasına yöneliktir. Motor devrelerinde kontaktör, uygun motor koruma rölesi ve proje gereksinimine göre ek koruma elemanlarıyla birlikte değerlendirilmelidir.

Üründe yardımcı kontak veya açtırma bobini standart olarak var mı?

Standart konfigürasyonda yardımcı kontak, düşük gerilim açtırma bobini ve gerilim açtırma bobini bulunmaz. Pano otomasyonu ihtiyacına göre uyumlu aksesuarlar ayrıca seçilmelidir.
