Ürün Tanıtımı & Kullanım Alanları

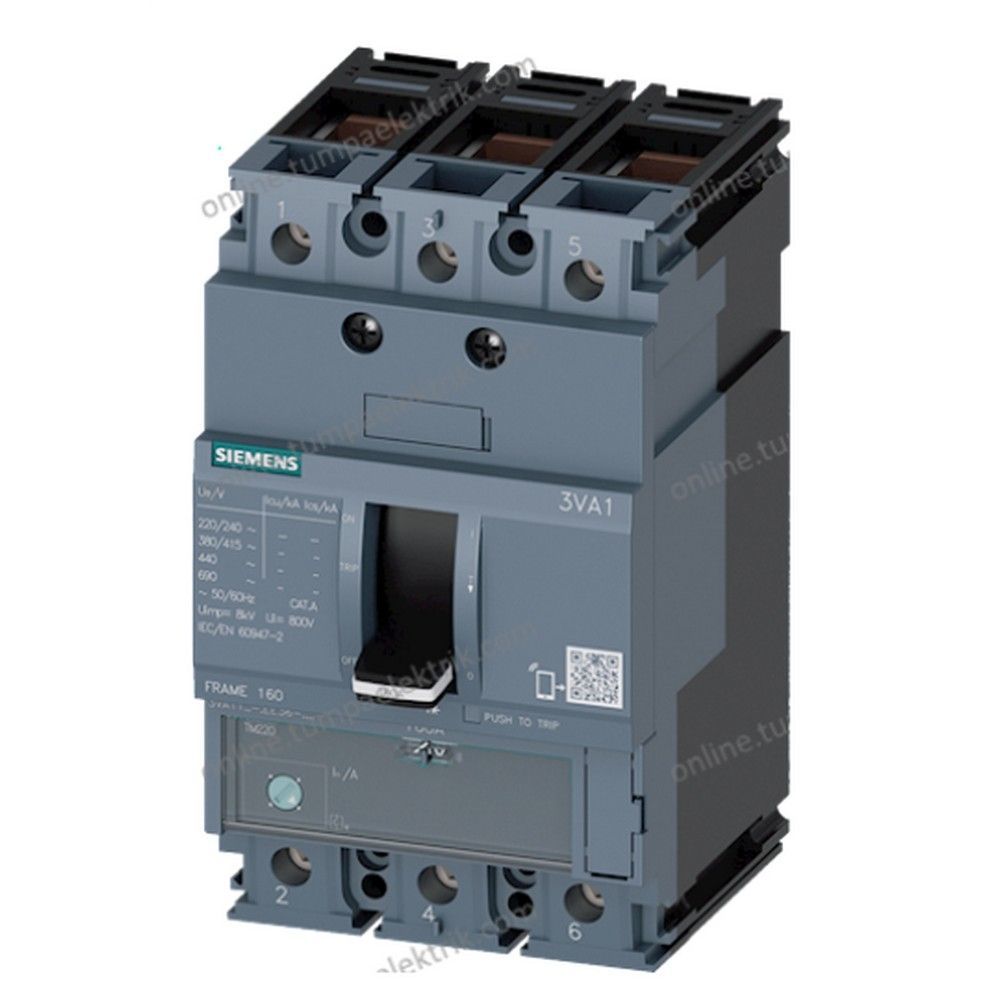

SIEMENS SENTRON 3VA1112-4EE36-0AA0 Kompakt Şalter, üç fazlı alçak gerilim tesislerinde besleme hattını aşırı yük ve kısa devre etkilerine karşı korumak için tasarlanmış 3 kutuplu termik-manyetik devre kesicidir. 125A anma akımı ve 415V AC'de 36kA Icu kapasitesiyle ana dağıtım, tali dağıtım, makine besleme ve endüstriyel pano uygulamalarında güvenle değerlendirilir.

TM220 LI koruma ünitesi, aşırı yük açma değerinin 88A ile 125A arasında ayarlanmasını sağlar. Bu Kompakt Şalter, kısa devre korumasında sabit 1.250A manyetik açma eşiğiyle çalışır; bu değer 125A anma akımının 10 katına karşılık gelir.

Öne Çıkan Üstün Özellikler & Avantajları

• 36kA kesme kapasitesi: 415V AC'de 36kA Icu ve 36kA Ics değeri, Kompakt Şalter korumasının proje kısa devre hesabına uygun tesislerde kararlı çalışmasına katkı sağlar.
• Ayarlanabilir termik koruma: 88-125A Ir aralığı, Kompakt Şalterin hat akımına ve iletken taşıma kapasitesine göre ayarlanmasına imkân verir.
• 3 kutuplu koruma: Üç fazı aynı anda koruyarak faz beslemeli dağıtım ve makine devrelerinde bütünsel açma fonksiyonu sunar.
• Geniş gerilim uyumu: 690V AC ve 500V DC'ye kadar çalışma gerilimi, 800V anma izolasyon gerilimi ile desteklenir.
• Kompakt pano yerleşimi: 76,2 mm genişliğindeki Kompakt Şalter gövdesi, güç dağıtım panolarında alanın verimli kullanılmasına yardımcı olur.
• Ön erişimli bağlantı: Kutu klemens yapısı, ana devre iletkenlerinin ön taraftan düzenli şekilde bağlanmasını kolaylaştırır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Kompakt Şalter, sabit pano yüzeyine üretici montaj ölçülerine uygun biçimde yerleştirilmelidir. Kablo kesiti; yük akımı, döşeme şekli, ortam sıcaklığı ve kısa devre dayanımı dikkate alınarak seçilmeli; klemens bağlantıları uygun tork anahtarıyla sıkılmalıdır. 415V şebekede kısa devre hesabı mutlaka kontrol edilmeli ve hesaplanan prospektif kısa devre akımı 36kA Icu sınırını aşmamalıdır.

Sıkça Sorulan Sorular

Bu Kompakt Şalterin termik ayarı nasıl seçilmelidir?

Ir ayarı, hattın sürekli çalışma akımını korurken iletkenin izin verilen akım taşıma kapasitesini aşmayacak biçimde seçilmelidir. Seçim yapılırken yük karakteri, pano içi sıcaklık ve kablo döşeme koşulları birlikte değerlendirilmelidir.

36kA kesme kapasitesi hangi değeri ifade eder?

36kA Icu değeri, cihazın 415V AC'de kesebileceği sınır kısa devre akımını ifade eder. Pano montajı öncesinde tesisin hesaplanan kısa devre akımı ile bu değer karşılaştırılmalıdır.

Ürün motorlu yüklerde kullanılabilir mi?

Hat koruma amacıyla kullanılabilir. Ancak motor kalkış akımı, kablo koruması, kontaktör koordinasyonu ve selektivite hesabı proje şartlarına göre ayrıca doğrulanmalıdır.

Bu Kompakt Şalter hangi iletkenlerle bağlanabilir?

Ana devre klemensleri, 1 x 1,5-70 mm² çok telli yuvarlak iletken bağlantısını destekler. İletken ucu düzgün hazırlanmalı ve bağlantı sonrasında ısınma kontrolü yapılmalıdır.

Orijinallik, Garanti & Sevkiyat Güvencesi

SIEMENS 3VA1112-4EE36-0AA0, mağazamızdan orijinal ambalajında, ürün kodu ve barkod kontrolü yapılarak adınıza faturalı şekilde sevk edilir. Ürün, üretici ve yetkili distribütör garanti koşulları kapsamında güvenle temin edilir.
