Ürün Tanıtımı & Kullanım Alanları

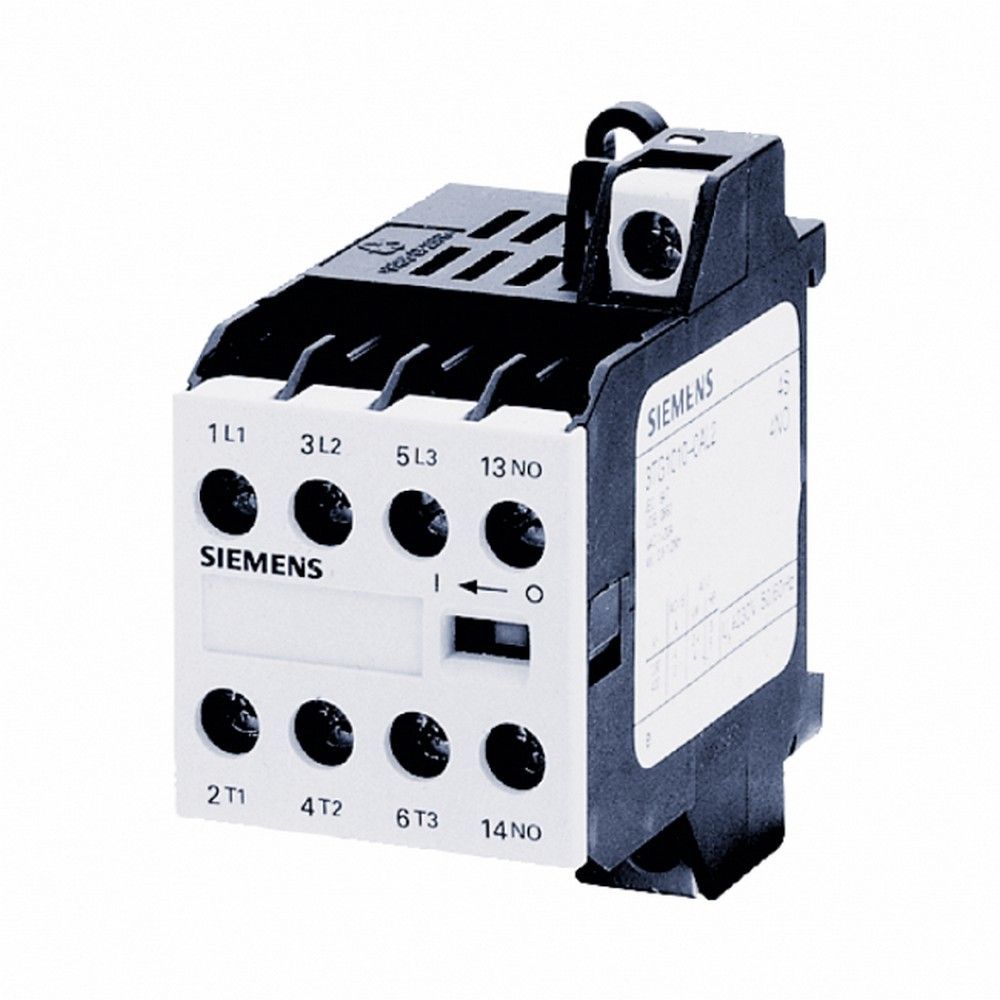

SIEMENS 3TG1010-0AL2 Mini Kontaktör, küçük güçlü motorlar ile yardımcı güç devrelerinin kumandasında kullanılan, kompakt gövdeli bir güç rölesidir. 400V şebekede AC-3 kullanım kategorisinde 8,4A anma akımı ve 4 kW motor anahtarlama kapasitesi sunar.

230V AC bobinli Mini Kontaktör; fan, pompa, küçük kompresör, aydınlatma grubu, HVAC yardımcı devresi ve makine kumanda panolarında güvenilir anahtarlama için tercih edilir. Dört normalde açık kontak yapısı, enerji verme ve çalışma bilgisi devrelerinin aynı cihaz üzerinden planlanmasını kolaylaştırır.

Öne Çıkan Üstün Özellikler & Avantajları

• AC-3 motor yükü: Mini Kontaktör, 400V AC-3 kullanımda 8,4A ve 4 kW kapasite sunar.
• 4NO kontak düzeni: Üç ana güç kontağına ek normalde açık yardımcı kontak içerir.
• 230V AC bobin: 45-450 Hz aralığındaki yardımcı ve kontrol devrelerinde çalışır.
• Kompakt gövde: 62 x 36 x 60 mm ölçüleriyle pano içi yerleşimi kolaylaştırır.
• Esnek montaj: 35 mm DIN raya tırnaklı veya vida ile montaja uygundur.
• Vida tipi klemens: Ana güç, yardımcı kontak ve bobin bağlantılarında sağlam bağlantı imkânı sağlar.

Teknik & Donanım Özellikleri - Mini Kontaktör

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Mini Kontaktör montajında A1-A2 bobin uçlarına yalnızca 230V AC kontrol beslemesi uygulanmalıdır. Ana güç devresinde L1-L2-L3 girişleri ile T1-T2-T3 çıkışları, yardımcı devrede ise 13-14 normalde açık kontakları projeye uygun şekilde bağlanmalıdır. Mini Kontaktör IP00 yapıda olduğundan enerjisiz çalışma kuralına uyulmalı, bağlantılar uygun muhafazalı pano içinde yapılmalı ve motor devresinde aşırı yük ile kısa devre koruması ayrıca uygulanmalıdır.

Sıkça Sorulan Sorular

Bu Mini Kontaktör hangi bobin gerilimiyle çalışır?

Modelin nominal bobin gerilimi 230V AC'dir ve kontrol devresi 45-450 Hz frekans aralığına uygundur.

4NO kontak yapısı ne anlama gelir?

Mini Kontaktör üzerinde toplam dört normalde açık kontak vardır. Bunların üçü ana güç devresinde, biri ise yardımcı kumanda veya geri bildirim devresinde kullanılır.

4 kW motorlarda doğrudan kullanılabilir mi?

400V AC-3 kategorisinde 4 kW motor yükleri için uygundur. Motor anma akımı, çalışma rejimi ve koruma ekipmanları proje değerlerine göre kontrol edilmelidir.

Montaj şekli nasıldır?

Ürün 35 mm DIN raya tırnaklı olarak takılabilir veya pano sacına vida ile sabitlenebilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

SIEMENS Mini Kontaktör, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak temin edilir. Sipariş öncesinde bobin gerilimi, kontak düzeni ve motor yük değerlerinin projenizle uyumluluğunu teknik ekibimizle teyit edebilirsiniz.
