Ürün Tanıtımı & Kullanım Alanları

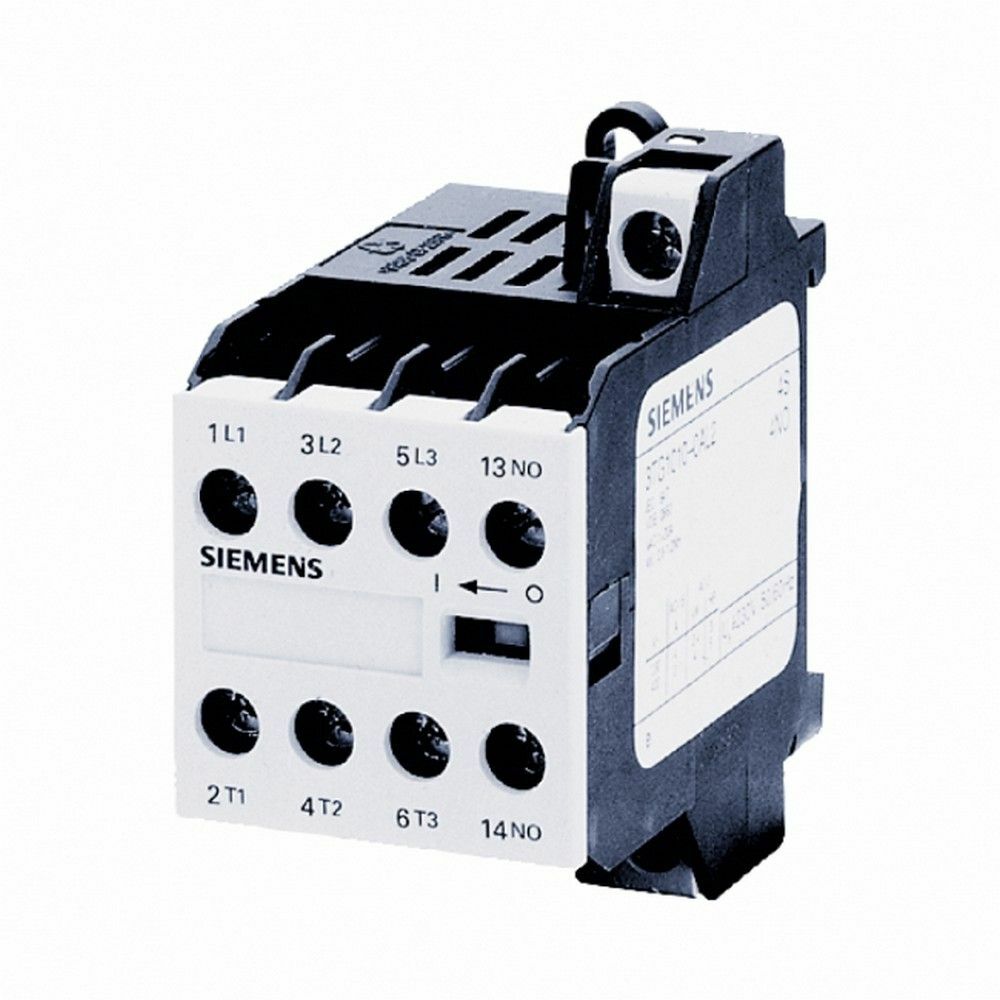

SIEMENS 3TG1010-0AC2 Mini Kontaktör, 24V AC kumanda bobiniyle çalışan; üç ana normalde açık güç kontağı ve bir dahili normalde açık yardımcı kontak sunan kompakt bir motor kumanda elemanıdır. 400V AC-3 kullanım kategorisinde 8,4A anma akımı ve 4kW anahtarlama kapasitesiyle pompa, fan, küçük konveyör, havalandırma, ısıtma ve genel makine otomasyonu panolarında güvenilir çözüm sunar.

36 mm genişliğe sahip dar gövdesi sayesinde sınırlı pano hacminde verimli yerleşim sağlar. Bu Mini Kontaktör, 24V AC kontrol gerilimi kullanılan kumanda devrelerinde motor yükünü anahtarlarken dahili yardımcı NO kontağı üzerinden mühürleme, çalışma lambası veya PLC geri bildirim sinyali oluşturulmasına yardımcı olur.

Öne Çıkan Üstün Özellikler & Avantajları

• 4kW AC-3 motor anahtarlama: 400V'ta 8,4A AC-3 anma değeriyle üç fazlı motor uygulamalarında etkilidir.
• 4NO kontak düzeni: Üç ana NO kontağa ilave bir yardımcı NO kontak, kumanda fonksiyonları için ek esneklik sağlar.
• 24V AC bobin: 45-450 Hz kontrol devresi frekans aralığıyla uygun 24V AC kumanda altyapılarına uyumludur.
• Dar gövde yapısı: 36 mm genişlikteki Mini Kontaktör, yoğun ekipmanlı panolarda ray alanını verimli kullanır.
• Vidalı terminal bağlantısı: Ana güç, yardımcı kontak ve bobin bağlantılarında sağlam, servis edilebilir bağlantı imkânı verir.
• Esnek montaj: Pano sacına vida ile veya 35 mm DIN raya geçmeli şekilde monte edilebilir; yan yana montaja uygundur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Mini Kontaktör montajından önce kumanda beslemesinin 24V AC olduğu doğrulanmalıdır; 24V DC veya 230V AC bobinli modellerle karıştırılmamalıdır. Ana güç iletken kesiti, motorun etiket akımı, kablo uzunluğu ve kısa devre koruma düzenine göre projelendirilmelidir. IP00 ön yüz yapısı nedeniyle cihaz mutlaka uygun koruma sınıfındaki pano içerisinde kullanılmalı, enerji kesilmeden bağlantı veya bakım işlemi yapılmamalıdır.

Sıkça Sorulan Sorular

SIEMENS 3TG1010-0AC2 Mini Kontaktör hangi yüklerde kullanılabilir?

Bu Mini Kontaktör, 400V AC-3 kullanım kategorisinde 8,4A ve 4kW değerine kadar üç fazlı motor yüklerinin anahtarlanmasında kullanılır. AC-1 kategorisinde 400V'ta 20A anma çalışma akımına sahiptir.

4NO kontak yapısı ne anlama gelir?

Üründe üç ana normalde açık güç kontağı ile bir adet dahili normalde açık yardımcı kontak bulunur. Yardımcı kontak; mühürleme, çalışma bilgisi ve PLC geri bildirimi gibi kumanda görevleri için kullanılabilir.

Mini Kontaktör nasıl monte edilir ve bağlanır?

Mini Kontaktör, pano sacına vida ile veya 35 mm DIN raya geçmeli olarak monte edilir. Ana güç devresi ile yardımcı ve kumanda devresi bağlantıları vidalı terminallerden yapılır; bobin beslemesi 24V AC olmalıdır.

Ürün orijinal mi ve garanti koşulları nelerdir?

Ürün mağazamızdan orijinal ambalajında ve adınıza faturalı olarak temin edilir. Garanti işlemleri üretici ve distribütör garanti koşulları kapsamında yürütülür.

Orijinallik, Garanti & Sevkiyat Güvencesi

SIEMENS 3TG1010-0AC2, mağazamız güvencesiyle orijinal ambalajında sevk edilir. Teknik satın alma sürecinde doğru bobin gerilimi, kontak düzeni ve motor koruma ekipmanı seçimi için ürün kodunu projenizle birlikte kontrol etmenizi öneririz.
