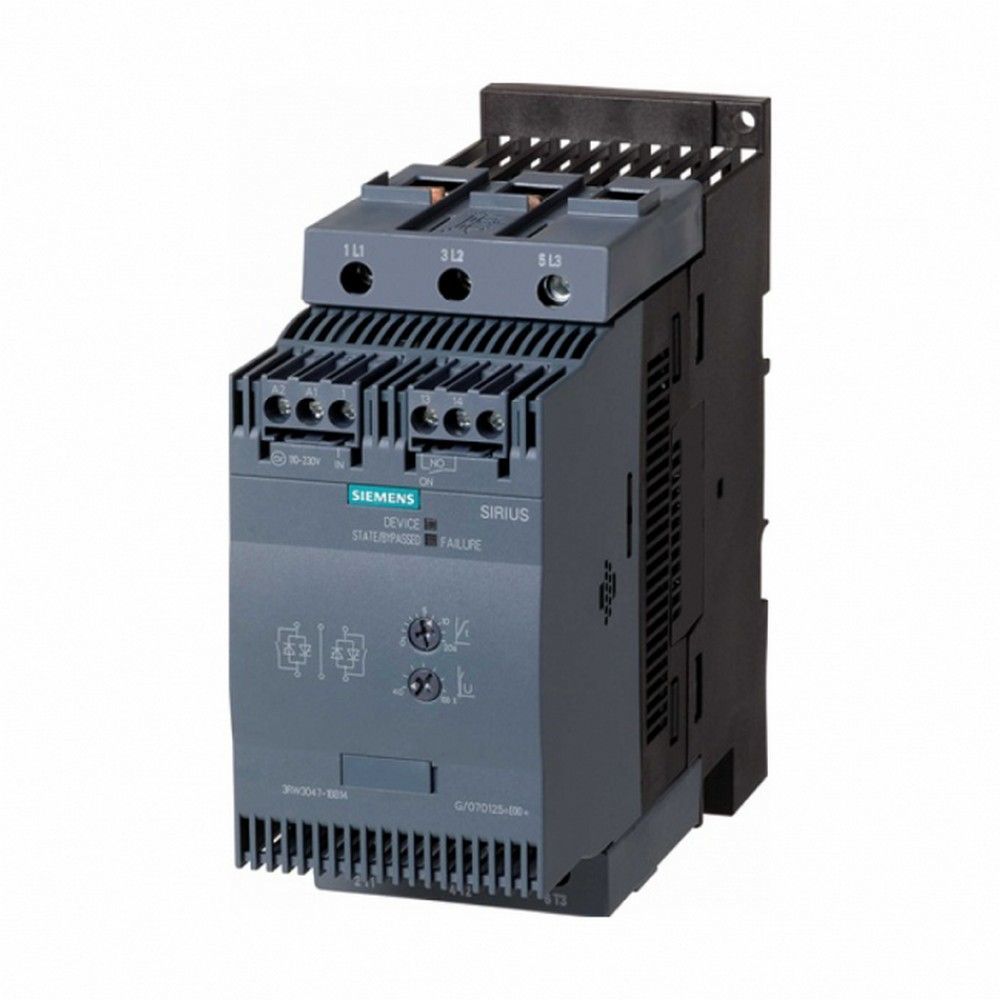

SIEMENS 3RW3046-1BB14 SIRIUS YUMUŞAK YOLVERİCİ 55 KW
KDV Dahildir.
x
4.016,34 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RW3046-1BB14 SIRIUS YUMUŞAK YOLVERİCİ 55 KW |
| Stok Kodu | 3RW3046-1BB14 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Siemens SIRIUS 3RW3046-1BB14, üç fazlı asenkron motorların kontrollü biçimde devreye alınması için tasarlanmış bir yumuşak yolverici çözümüdür. 400 V standart devrede 45 kW motor gücü ve 80 A nominal çalışma akımı sunar. Bu yumuşak yolverici, doğrudan yol vermede oluşabilen yüksek kalkış akımını ve mekanik darbeyi azaltarak pompa, fan, kompresör, konveyör ve benzeri motorlu makinelerde daha dengeli ilk hareket sağlar.
Ürün 200-480 V AC motor devrelerinde, 110-230 V AC/DC kumanda beslemesiyle çalışır. Entegre bypass kontaktörü sayesinde motor yol aldıktan sonra güç elektroniği üzerindeki sürekli kayıpların azaltılmasına katkı verir. Önemli seçim notu: 3RW3046-1BB14 üretici teknik kayıtlarında 45 kW modelidir; ürün adında yer alan 55 kW bilgisi bu modelle uyumlu değildir.
Öne Çıkan Üstün Özellikler & Avantajları
- 45 kW yumuşak yolverici kapasitesi: 400 V standart devrede yüksek güçlü üç fazlı motorların kontrollü kalkışını destekler.
- 80 A nominal çalışma akımı: 40 °C ortam sıcaklığında 80 A, 50 °C'de 73 A ve 60 °C'de 66 A çalışma kapasitesi sunar.
- Entegre bypass kontaktörü: Kalkış tamamlandıktan sonra çalışma kayıplarının ve ısıl yükün azaltılmasına yardımcı olur.
- Tristörlü iki faz kontrollü yapı: Motor geriliminin kontrollü yükseltilmesiyle kalkış akımı ve tork darbesi daha dengeli hale getirilir.
- Geniş gerilim uyumu: 200-480 V AC ana devre ve 110-230 V AC/DC kumanda beslemesiyle farklı pano tasarımlarına uyum sağlar.
- Kompakt S3 gövde: 70 x 170 x 190 mm ölçüleri, motor kumanda panolarında düzenli yerleşim ve kolay servis erişimi sağlar.
Teknik & Donanım Özellikleri
| Teknik Parametre | Değer |
|---|---|
| Ürün kodu | 3RW3046-1BB14 |
| Ürün ailesi | SIRIUS 3RW30 |
| Gövde boyutu | S3 |
| Motor gücü, 230 V | 22 kW |
| Motor gücü, 400 V | 45 kW |
| Nominal çalışma akımı | 80 A / 40 °C, 73 A / 50 °C, 66 A / 60 °C |
| Ana çalışma gerilimi | 200-480 V AC |
| Kumanda besleme gerilimi | 110-230 V AC/DC |
| Çalışma frekansı | 50-60 Hz |
| Ana devre kutup sayısı | 3 |
| Güç elektroniği | Tristörlü, iki faz kontrollü |
| Bypass kontaktörü | Entegre |
| Yardımcı kontak | 1 NO |
| Ana ve kumanda bağlantısı | Vida tipi klemens |
| Gövde ölçüleri | 70 x 170 x 190 mm |
| Montaj şekli | Vida ve geçmeli montaj |
| İzolasyon gerilimi | 600 V |
| Kirlilik derecesi | 3, IEC 60947-4-2 |
| Harici koruma ile tip 1 koordinasyon | Uygun 3RV2042 kombinasyonunda 11 kA'ya kadar |
Bu yumuşak yolverici dahili motor aşırı yük koruması, termistör değerlendirmesi veya ayarlanabilir akım sınırlama fonksiyonu içermediğinden motor koruma ve kısa devre koordinasyonu ayrıca projelendirilmelidir. 45 kW motorun gerçek nominal akımı, kalkış süresi, çalışma sınıfı ve pano ortam sıcaklığı birlikte değerlendirilerek seçim yapılmalıdır.
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montajdan önce şebeke gerilimi, motor etiket değerleri ve kumanda beslemesi kontrol edilmelidir. Ana güç bağlantıları uygun kesitte kablolarla ve üretici montaj talimatındaki sıkma değerlerine göre yapılmalı; cihaz çevresinde ısı dağılımı için üstte 60 mm, yanlarda 30 mm ve altta 40 mm servis boşluğu bırakılmalıdır. Yumuşak yolverici, dikey montaj yüzeyine yerleştirilmeli; pano içinde uygun kısa devre koruması, motor aşırı yük koruması ve gerektiğinde faz izleme rölesi kullanılmalıdır.
Sıkça Sorulan Sorular
Bu yumuşak yolverici 55 kW motor için midir?
Hayır. 3RW3046-1BB14 modeli 400 V standart devrede 45 kW olarak tanımlanır. 55 kW uygulamalarda motor nominal akımına ve doğru ürün koduna göre yeniden seçim yapılmalıdır.
Bu yumuşak yolverici hangi motorlarda tercih edilir?
Pompa, fan, kompresör, konveyör ve benzeri üç fazlı asenkron motorlarda kontrollü kalkış amacıyla tercih edilir. Sürekli hız kontrolü gereken uygulamalarda ürün seçimi ayrıca değerlendirilmelidir.
Bağlantı ve pano montajı nasıldır?
Ürün üç kutuplu ana güç devresine, vida tipi klemenslere ve S3 gövdeye sahiptir. Vida veya geçmeli montaj yapılabilir; pano içi havalandırma boşlukları ve harici koruma koordinasyonu mutlaka korunmalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Yumuşak yolverici mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında gönderilir. Sevkiyat öncesinde ürün kodu, etiket bilgisi ve ambalaj bütünlüğü kontrol edilerek güvenli paketleme yapılır.
