SIEMENS 3RV2901-1D 3RV2 MOTOR KORUMA ŞALTERİ AKSESUARI YARDIMCI KONTAK BLOĞU ÜSTTEN YATAY MONTAJLI 1C/0
KDV Dahildir.
x
27,67 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RV2901-1D 3RV2 MOTOR KORUMA ŞALTERİ AKSESUARI YARDIMCI KONTAK BLOĞU ÜSTTEN YATAY MONTAJLI 1C/0 |
| Stok Kodu | 3RV2901-1D |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

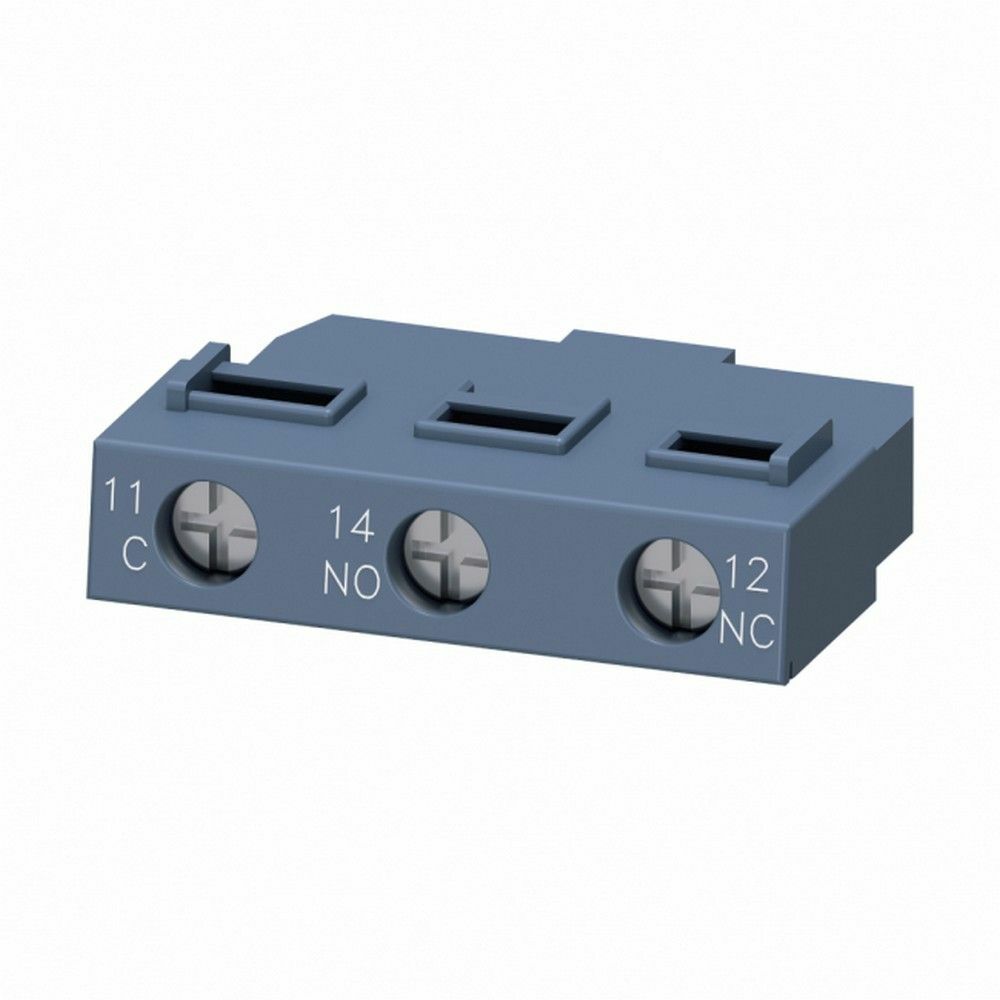

Siemens 3RV2901-1D Yardımcı Kontak, SIRIUS 3RV2 motor koruma şalterlerine üstten yatay olarak takılan 1CO değiştirici kontak bloğudur. Motorun çalışma, durma veya korumaya geçme durumunu kumanda devresine, PLC girişine, sinyal lambasına ya da kontaktör kontrol devresine aktarmak için kullanılır.
Bu Yardımcı Kontak, S00, S0, S2 ve S3 boyutlarındaki uyumlu 3RV2 şalterlerle pano imalatı, makine otomasyonu, pompa kontrolü, fan sistemleri, kompresör kumandası ve motor yol verme uygulamalarında tercih edilir. Geçmeli üst montaj yapısı, mevcut şalter düzenine hızlı entegrasyon sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- 1CO değiştirici yapı: 11 ortak, 12 normalde kapalı ve 14 normalde açık kontak uçlarıyla esnek devre tasarımı sunar.
- Üstten yatay montaj: Yardımcı Kontak, 3RV2 gövdesi üzerine kompakt ve düzenli biçimde sabitlenir.
- Vidalı terminal bağlantısı: Kumanda kablolarında sağlam ve servis edilebilir bağlantı sağlar.
- Geniş uygulama aralığı: AC-12 kullanımında 10 A seviyesine, AC-15 kullanımında gerilime bağlı olarak 0,5-4 A aralığına uygundur.
- Endüstriyel dayanım: IP20 ön yüz koruması, 300 V anma izolasyon gerilimi ve 4 kV darbe dayanımı ile pano içi kullanım için tasarlanmıştır.
- Kompakt gövde: 12 mm yükseklik, 45 mm genişlik ve 17 mm derinlik sayesinde pano içinde alan verimliliği sağlar.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Ürün kodu | 3RV2901-1D |
| Marka ve seri | Siemens SIRIUS |
| Ürün tipi | Yardımcı Kontak, transversal/üstten yatay montajlı |
| Kontak düzeni | 1CO değiştirici kontak |
| Kontak uçları | 11 ortak, 12 NC, 14 NO |
| Uyumlu şalter boyutları | S00, S0, S2, S3 |
| Bağlantı tipi | Vidalı terminal |
| Uygun iletken kesiti | 0,5-2,5 mm² |
| AC-12 kullanım akımı | Maksimum 10 A |
| AC-15 kullanım akımı | 24 V'ta 4 A; 230 V'ta 3 A; 400 V'ta 1,5 A; 690 V'ta 0,5 A |
| DC-13 kullanım akımı | 24 V'ta 1 A; 110 V'ta 0,22 A; 220-250 V'ta 0,1 A |
| Anma izolasyon gerilimi | 300 V |
| Darbe dayanımı | 4 kV |
| Ön yüz koruma sınıfı | IP20 |
| Boyutlar | 12 x 45 x 17 mm |
| Net ağırlık | 0,013 kg |
| Uygunluk belgeleri | CE, UL, CSA, CCC |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montajdan önce motor koruma şalterinin enerjisini kesin ve aksesuar yuvasının 3RV2 serisiyle uyumlu olduğunu kontrol edin. Yardımcı Kontak bağlantısında 11 ortak uç, 12 NC ve 14 NO olarak değerlendirilmelidir. 0,5-2,5 mm² kablo kullanın; iletkeni terminale tam oturtun ve bağlantı vidalarını uygun sıkma torkuyla sabitleyin. Yardımcı Kontak ana motor akımını taşımaz; yalnızca kumanda, sinyalizasyon ve durum izleme devrelerinde kullanılmalıdır.
Sıkça Sorulan Sorular
Siemens 3RV2901-1D Yardımcı Kontak bağlantı yapısı nasıldır?
Ürün 1CO değiştirici kontaklıdır. 11 ortak, 12 normalde kapalı ve 14 normalde açık kontak uçları bulunur.
Hangi 3RV2 motor koruma şalterleriyle uyumludur?
S00, S0, S2 ve S3 boyutlarındaki uyumlu 3RV2 motor koruma şalterleriyle kullanılabilir.
Montaj ve kablo bağlantısında nelere dikkat edilmelidir?
Ürün üstten yatay ve geçmeli olarak monte edilir. 0,5-2,5 mm² iletken kullanılmalı, enerji kesilmeli ve kontak fonksiyonu test edilmelidir.
Ürün orijinal mi ve garantisi nedir?
Mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında temin edilir.
