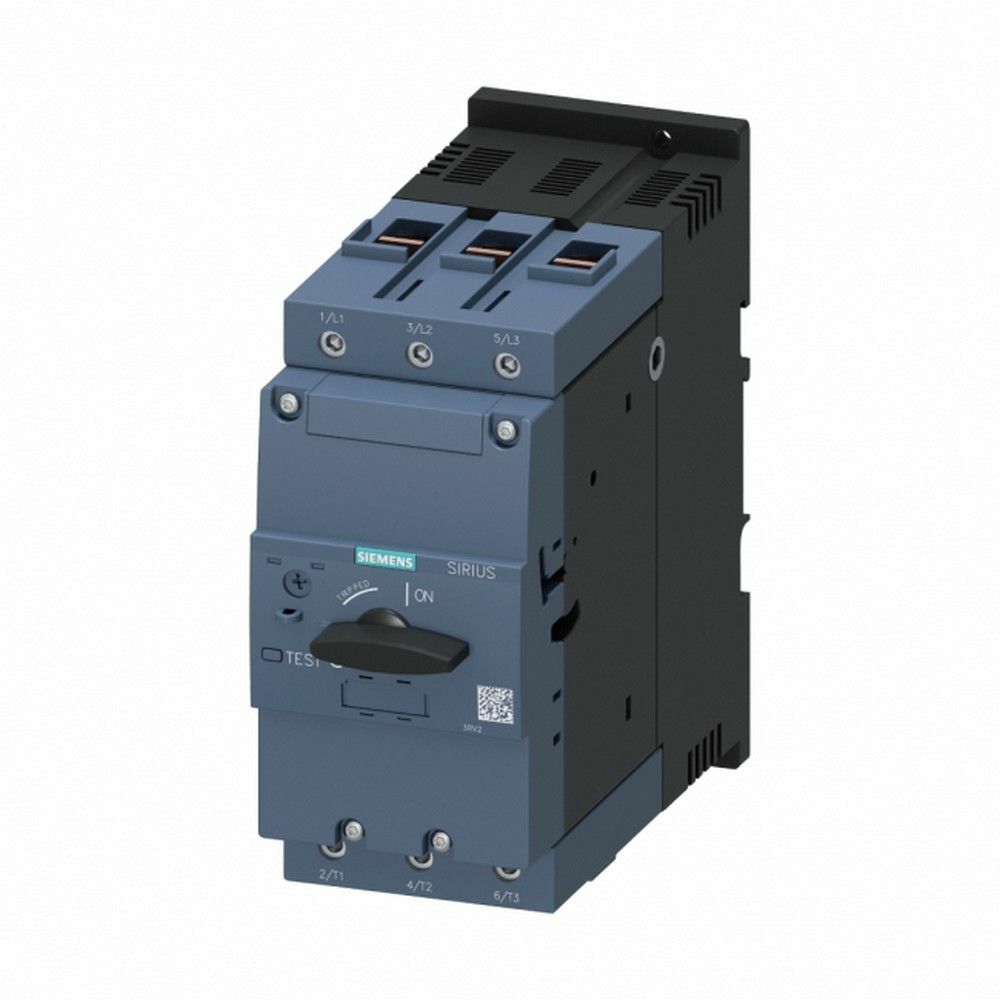

SIEMENS 3RV2041-4YA10 SIRIUS 3RV2 MOTOR KORUMA ŞALTERİ (75-93A 65KA BOY S3)
KDV Dahildir.
x
1.000,26 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RV2041-4YA10 SIRIUS 3RV2 MOTOR KORUMA ŞALTERİ (75-93A 65KA BOY S3) |
| Stok Kodu | 3RV2041-4YA10 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Siemens SIRIUS 3RV2 Motor Koruma Şalteri, 75-93 A aralığında çalışan üç fazlı motorların aşırı yük, faz kaybı ve kısa devre risklerine karşı korunması için tasarlanmıştır. 3RV2041-4YA10 modeli, S3 gövde boyu ve 400 V AC seviyesinde 65 kA Icu kısa devre kesme kapasitesiyle yüksek güçlü motor beslemelerinde kullanılır.
Bu Motor Koruma Şalteri; üretim makineleri, pompa ve fan grupları, kompresörler, konveyörler, HVAC sistemleri, proses hatları ve endüstriyel dağıtım panolarında kontaktör öncesi motor koruma elemanı olarak değerlendirilebilir. Üç kutuplu ana devre yapısı ve faz kaybı algılama fonksiyonu, motor beslemesinin güvenli şekilde kesilmesine yardımcı olur.
Öne Çıkan Üstün Özellikler & Avantajları
- 75-93 A arasında ayarlanabilir termik aşırı yük koruması.
- Class 10 termik açma sınıfı ve 1300 A ani manyetik kısa devre açması.
- 400 V AC’de 65 kA Icu, 30 kA Ics kısa devre kesme kapasitesi.
- 230 V’ta 22 kW, 400 V’ta 45 kW ve 690 V’ta 90 kW AC-3 motor güçleriyle uyumlu çalışma.
- Faz kaybı algılama, üç kutuplu ana devre ve yardımcı kontak aksesuarı desteği.
- 35 mm DIN raya geçmeli veya vidalı montaj seçeneği.
Teknik & Donanım Özellikleri
| Teknik Parametre | Değer |
|---|---|
| Marka / Seri | Siemens SIRIUS 3RV2 |
| Model | 3RV2041-4YA10 |
| Ürün tipi | Motor koruması için devre kesici |
| Gövde boyu | S3 |
| Ana devre kutup sayısı | 3 |
| Ayarlanabilir termik akım aralığı | 75-93 A |
| Termik açma sınıfı | Class 10 |
| Ani kısa devre açma akımı | 1300 A, manyetik açma |
| Icu kısa devre kesme kapasitesi | 100 kA / 240 V AC; 65 kA / 400 V AC; 8 kA / 500 V AC; 5 kA / 690 V AC |
| Ics işletme kısa devre kapasitesi | 100 kA / 240 V AC; 30 kA / 400 V AC; 4 kA / 500 V AC; 3 kA / 690 V AC |
| Anma çalışma gerilimi | 20-690 V AC |
| Anma çalışma frekansı | 50-60 Hz |
| Boyutlar | 165 mm yükseklik, 70 mm genişlik, 176 mm derinlik |
| Ana bağlantı tipi | Üst ve alt tarafta vidalı klemens |
| Ana kontak kablo kesiti | Katı iletken 2 x 2,5-16 mm²; çok telli iletken 2 x 2,5-50 mm² veya 1 x 10-70 mm² |
| Ana klemens sıkma torku | 4,5-6 N·m |
| Ön yüz koruma sınıfı | IP20 |
| Net ağırlık | 2,279 kg |
| Çalışma ortam sıcaklığı | -20 °C ile +60 °C |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Motor akımı, kablo kesiti, kontaktör kapasitesi ve üst devre kısa devre koruması birlikte kontrol edilmeden ayar yapılmamalıdır. Motorun etiket akımı 75-93 A aralığında seçilmeli, ana klemens bağlantıları 4,5-6 N·m torkla sıkılmalı ve 400 V uygulamalarda cihaz çevresinde gerekli yalıtım mesafeleri korunmalıdır. Motor Koruma Şalteri, pano içinde 35 mm DIN raya veya uygun sabitleme noktalarına monte edilmelidir. 690 V uygulamalarda üst-alt yönde 150 mm, yanlarda 30 mm açıklık gereksinimi dikkate alınmalıdır.
Sıkça Sorulan Sorular
Siemens 3RV2041-4YA10 Motor Koruma Şalteri hangi akım aralığında ayarlanır?
Ürün, 75-93 A arasında ayarlanabilen termik aşırı yük korumasına sahiptir. Ayar, motor etiket akımı ve tesis tasarımına göre yetkili elektrik personeli tarafından yapılmalıdır.
Ürünün kısa devre kesme kapasitesi ve açma sınıfı nedir?
400 V AC seviyesinde Icu değeri 65 kA, Ics değeri 30 kA’dır. Termik açma sınıfı Class 10, ani manyetik açma akımı 1300 A’dır.
Bağlantı ve montaj tipi nasıldır?
Ürün 35 mm DIN raya geçmeli veya vidalı şekilde monte edilir. Ana devre bağlantıları üst ve alt vidalı klemenslerden yapılır.
Ürün orijinal mi ve garanti süreci nasıl işler?
Mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında temin edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Motor Koruma Şalteri, mağazamızdan model kodu kontrol edilmiş orijinal ürün olarak, faturalı teslimat ve güvenli ambalajlama ile sevk edilir. Ürün gönderilmeden önce 3RV2041-4YA10 kodu, ürün etiketi ve fiziksel ambalaj bilgileri kontrol edilir. Proje ve kurumsal alımlarda stok, teslim süresi, garanti ve aksesuar uyumluluğu için mağazamızın teknik ekibinden destek alınabilir.
