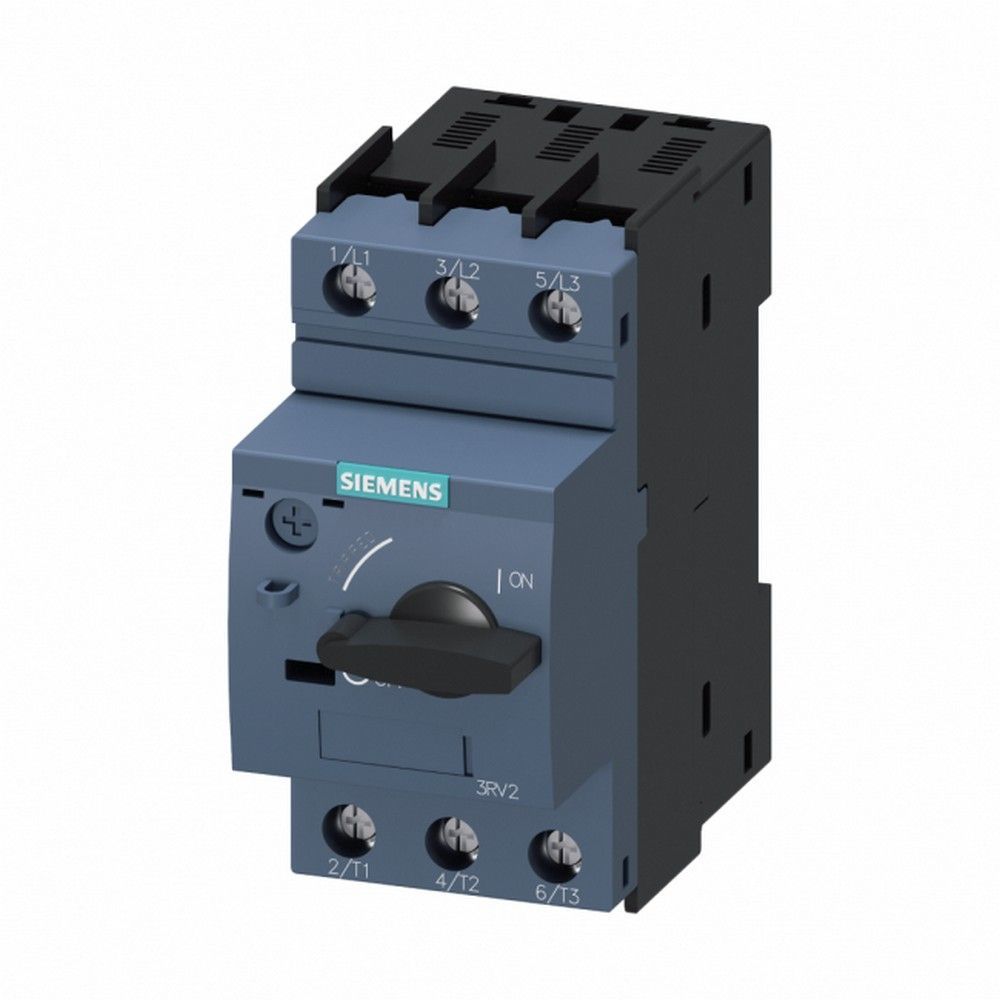

SIEMENS 3RV2021-4NA10 SIRIUS 3RV2 MOTOR KORUMA ŞALTERİ (23-28A 55KA BOY S0)
KDV Dahildir.
x
415,34 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RV2021-4NA10 SIRIUS 3RV2 MOTOR KORUMA ŞALTERİ (23-28A 55KA BOY S0) |
| Stok Kodu | 3RV2021-4NA10 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Siemens 3RV2021-4NA10 Motor Koruma Şalteri, motor akımının 23-28 A aralığında olduğu üç fazlı yüklerde aşırı yük ve kısa devre korumasını tek gövdede birleştirir. Pompa, fan, konveyör, kompresör ve makine kumanda panolarındaki motor çıkışları için güçlü bir koruma çözümüdür.
Bu Motor Koruma Şalteri, 400 V AC-3 kullanım kategorisinde 15 kW'a kadar motor devrelerinde kullanılabilir. CLASS 10 termik açma karakteristiği ve faz kesilmesi algılama fonksiyonu, motor sargılarının zorlayıcı çalışma koşullarına karşı korunmasına yardımcı olur.
Öne Çıkan Üstün Özellikler & Avantajları
- 23-28 A ayarlanabilir termik koruma: Motor Koruma Şalteri, motor etiket akımına uygun hassas ayar imkânı sunar.
- 55 kA Icu kapasitesi: 400 V AC tesislerde yüksek kısa devre akımlarına karşı koruma sağlar.
- 364 A manyetik açma: Kısa devre durumlarında hızlı açma desteği verir.
- Faz kesilmesi algılama: Motor Koruma Şalteri, faz kaybına bağlı motor hasarı riskinin azaltılmasına katkı sağlar.
- Kompakt S0 gövde: 45 mm genişlik, yoğun motor kontrol panolarında yer kazandırır.
- Vidalı bağlantı: Üstten ve alttan erişilen klemensler pano kablolamasını düzenler.
Teknik & Donanım Özellikleri
| Ürün tipi | Motor Koruma Şalteri |
| Seri | SIRIUS 3RV2 |
| Gövde boyutu | S0 |
| Ana devre kutup sayısı | 3 kutup |
| Termik ayar aralığı | 23-28 A |
| Manyetik kısa devre açma değeri | 364 A |
| Açma sınıfı | CLASS 10 |
| Çalışma gerilimi | 20-690 V AC |
| Frekans | 50-60 Hz |
| Motor gücü | 400 V AC-3'te 15 kW |
| Icu kesme kapasitesi | 400 V AC'de 55 kA |
| Ics kesme kapasitesi | 400 V AC'de 25 kA |
| Koruma fonksiyonları | Termik aşırı yük, manyetik kısa devre, faz kesilmesi algılama |
| Bağlantı tipi | Vidalı klemens, üstten ve alttan giriş |
| İletken kesiti | 2 x 1-2,5 mm² veya 2 x 2,5-10 mm² |
| Terminal sıkma torku | 2-2,5 Nm |
| Montaj | 35 mm DIN ray veya vida ile montaj |
| Boyutlar | 45 x 97 x 97 mm |
| Ön yüz koruma sınıfı | IP20 |
| Çalışma ortam sıcaklığı | -20 °C ile +60 °C |
| Uyumlu standartlar | IEC 60947-2 ve IEC 60947-4-1 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Motor Koruma Şalteri montajında ayar düğmesini motor etiket akımına göre 23-28 A aralığında ayarlayın. Ana devre iletkenlerini uygun kesitte seçin, yüksüklü ince telli iletkenlerde temas yüzeyini kontrol edin ve M4 vidalı ana klemensleri 2-2,5 Nm torkla sıkın. Enerji vermeden önce faz sırası, kontaktör koordinasyonu ve pano içi kısa devre koruma düzenini proje gereksinimlerine göre doğrulayın.
Sıkça Sorulan Sorular
Motor Koruma Şalteri 400 V sistemlerde hangi motor gücüne kadar uygundur?
400 V AC-3 kullanımında 15 kW'a kadar motor devreleri için uygundur. Motor Koruma Şalteri ayarı belirlenirken motor etiket akımı mutlaka 23-28 A aralığında olmalıdır.
Faz kesilmesi koruması bulunur mu?
Evet. Ürün, üç fazlı motorlarda faz kaybını algılama fonksiyonuna sahiptir.
Bağlantı ve DIN rayı montajı nasıl yapılır?
35 mm DIN ray üzerine geçmeli şekilde veya vida ile monte edilir. Ana devre bağlantıları vidalı klemensler üzerinden üstten ve alttan yapılır.
Ürün orijinal mi ve garanti kapsamı nedir?
Ürün, orijinal ambalajında ve üretici/distribütör garanti koşullarıyla teslim edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamızdan vereceğiniz Motor Koruma Şalteri siparişleri, orijinal ambalajında, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında sevk edilir. Stoklarımızdan çıkış öncesinde ürün kodu, ambalaj ve fiziksel durum kontrolü yapılır.
