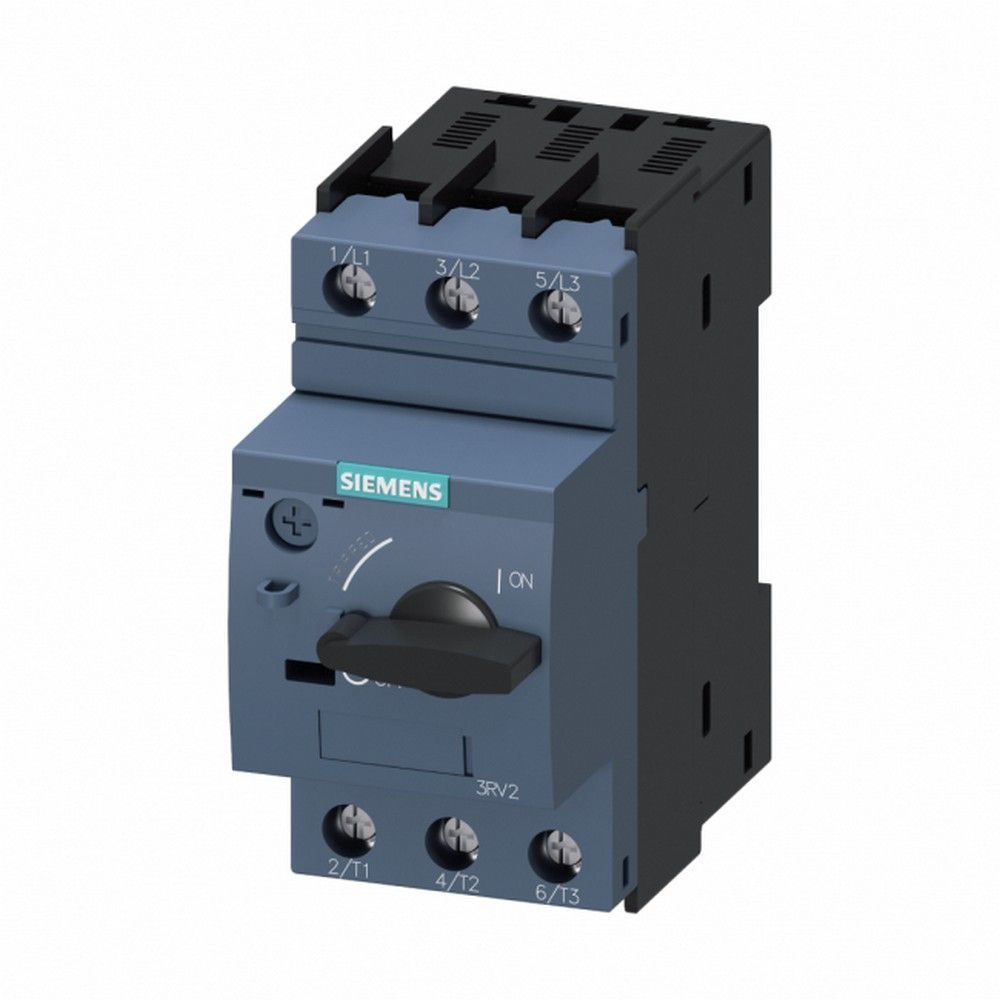

SIEMENS 3RV2021-4DA10 SIRIUS 3RV2 MOTOR KORUMA ŞALTERİ (20-25A 55KA BOY S0)
KDV Dahildir.
x
280,01 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RV2021-4DA10 SIRIUS 3RV2 MOTOR KORUMA ŞALTERİ (20-25A 55KA BOY S0) |
| Stok Kodu | 3RV2021-4DA10 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı ve Kullanım Alanları
Siemens SIRIUS 3RV2 3RV2021-4DA10 Motor Koruma Şalteri, üç fazlı asenkron motorların yol alma ve sürekli çalışma koşullarındaki aşırı akım risklerine karşı koruma sağlamak üzere tasarlanmış S0 boy bir şalt cihazıdır. 18-25 A termik ayar aralığı, 400 V AC-3 kategorisinde 25 A işletme akımı ve 11 kW motor gücüyle pompa, fan, kompresör, konveyör ve makine kumanda panolarında güvenle kullanılır.
Class 10 termik açtırma karakteristiği ile 325 A anlık kısa devre açma ünitesini bir araya getiren Motor Koruma Şalteri, motor sargılarını uzun süreli aşırı yüke karşı korurken kısa devre halinde hızlı açma fonksiyonu sunar. Üç kutuplu ana devre yapısı, kompakt motor yol verme uygulamalarında düzenli pano yerleşimini destekler.
Öne Çıkan Üstün Özellikler ve Avantajları
- Entegre koruma: Motor Koruma Şalteri yapısı, termik aşırı yük ve kısa devre korumasını tek gövdede birleştirir.
- Yüksek kesme gücü: 400 V AC şebekede 55 kA Icu değeriyle endüstriyel tesislerde güçlü kısa devre koruması sunar.
- Ayarlanabilir termik açma: Motor Koruma Şalteri, motor plaka akımına uygun 18-25 A koruma ayarına imkân verir.
- Manyetik kısa devre açması: 325 A tepki değeri, ani kısa devre akımlarında hızlı devre kesmeye yardımcı olur.
- Kompakt montaj: 45 mm genişliğindeki S0 gövde, 35 mm DIN raya vidalı veya geçmeli olarak monte edilir.
- Pratik bağlantı: Üstten ve alttan erişilen vida klemensleri, pano kablolamasını düzenli ve servis işlemlerini erişilebilir tutar.
Teknik ve Donanım Özellikleri
| Marka / Seri | Siemens SIRIUS 3RV2 |
|---|---|
| Ürün kodu | 3RV2021-4DA10 |
| Ürün tipi | Motor Koruma Şalteri |
| Gövde boyutu | S0 |
| Ana devre kutup sayısı | 3 kutup |
| Termik ayar aralığı | 18-25 A |
| Açtırma sınıfı | Class 10 |
| Manyetik kısa devre açma değeri | 325 A |
| Anma çalışma gerilimi | 690 V AC |
| AC-3 işletme akımı, 400 V | 25 A |
| AC-3 motor gücü | 230 V: 5,5 kW / 400 V: 11 kW / 500 V: 15 kW / 690 V: 22 kW |
| Maksimum kesme kapasitesi Icu | 240 V: 100 kA / 400 V: 55 kA / 500 V: 10 kA / 690 V: 4 kA |
| İşletme kesme kapasitesi Ics | 240 V: 100 kA / 400 V: 25 kA / 500 V: 5 kA / 690 V: 2 kA |
| Darbe dayanım gerilimi | 6 kV |
| Koruma derecesi | Ön yüzde IP20 |
| Boyutlar | 45 x 97 x 97 mm |
| Montaj tipi | 35 mm DIN raya geçmeli veya vidalı montaj |
| Klemens bağlantısı | Vida tipi, üstten ve alttan bağlantı |
| Bağlanabilir iletken kesiti | Tek veya çok telli: 2 x 1-2,5 mm² ve 2 x 2,5-10 mm² |
| Klemens sıkma torku | 2-2,5 N·m |
| Çalışma ortam sıcaklığı | -20 °C ile +60 °C |
| Standartlar | IEC / EN 60947-2, IEC / EN 60947-4-1 |
Saha ve Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montajdan önce Motor Koruma Şalteri üzerindeki termik ayarı, motor etiket akımına göre 18-25 A aralığında ayarlayınız. Güç devresi iletkenlerini uygun kesitte hazırlayın, çok telli kablolarda yüksük kullanın ve vida klemenslerini 2-2,5 N·m torkla sıkın. Pano içinde yeterli havalandırma bırakılması, bağlantı noktalarının periyodik olarak kontrol edilmesi ve Motor Koruma Şalteri öncesindeki besleme korumasının proje kısa devre hesabına göre seçilmesi güvenli işletim için önemlidir.
Sıkça Sorulan Sorular
Siemens 3RV2021-4DA10 Motor Koruma Şalteri kaç amper aralığında ayarlanır?
Termik aşırı yük açma ayar aralığı 18-25 A'dır; motorun nominal etiket akımına göre ayarlanmalıdır.
Kısa devre kesme kapasitesi ve manyetik açma değeri nedir?
400 V AC'de Icu değeri 55 kA, anlık kısa devre açma ünitesinin tepki değeri ise 325 A'dır.
Motor Koruma Şalteri hangi motor gücü için uygundur?
AC-3 kategorisinde 400 V'da 11 kW, 500 V'da 15 kW ve 690 V'da 22 kW motor gücüne kadar kullanılabilir.
Ürün orijinal mi, garanti ve sevkiyat koşulları nasıldır?
Ürün mağazamızdan orijinal ambalajında, adınıza düzenlenen fatura ile ve üretici veya distribütör garanti koşulları kapsamında sevk edilir.
Orijinallik, Garanti ve Sevkiyat Güvencesi
Mağazamızdan temin edilen Motor Koruma Şalteri, ürün kodu ve ambalaj bilgileri kontrol edilerek sevke hazırlanır. Teknik satın alma sürecinizde doğru akım aralığı, yardımcı kontak ihtiyacı ve pano uygulamanıza uygun tamamlayıcı ekipman seçimi için uzman desteği sunuyoruz.
