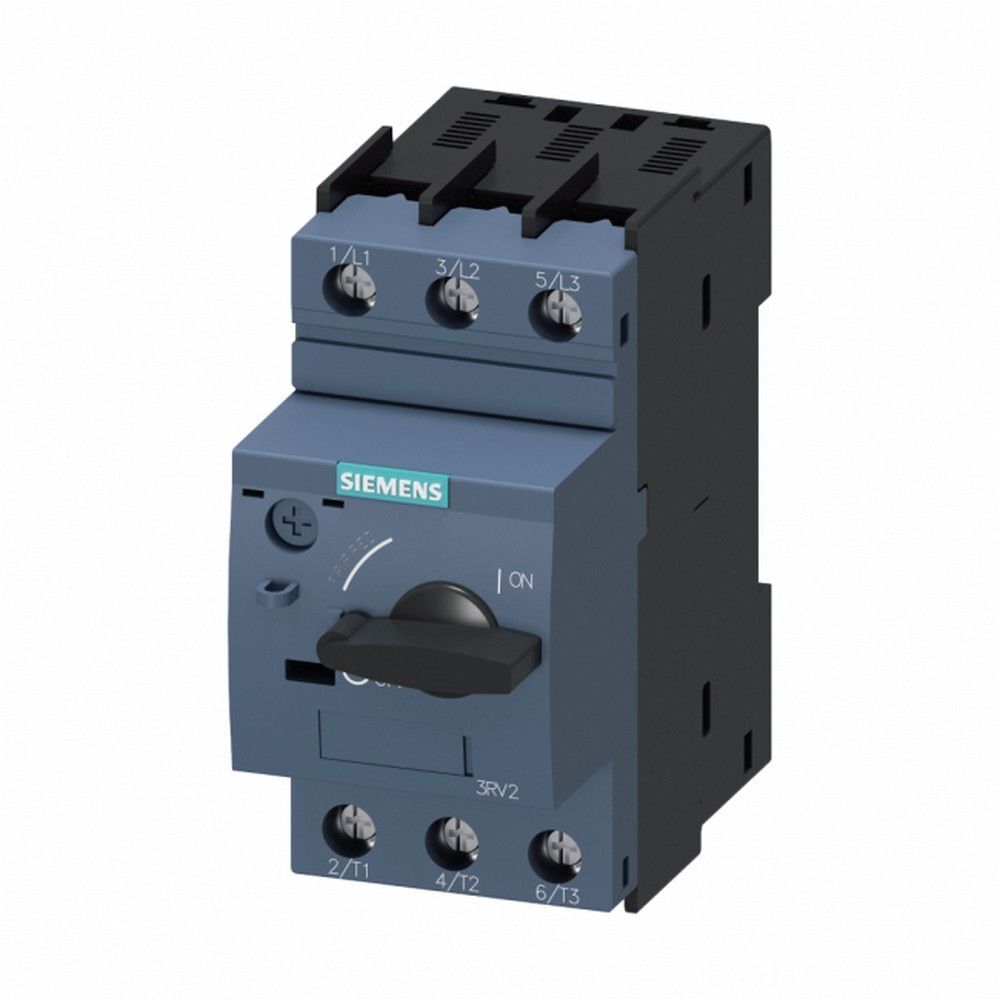

SIEMENS 3RV2021-4AA10 SIRIUS 3RV2 MOTOR KORUMA ŞALTERİ (11-16A 55KA BOY S0)
KDV Dahildir.
x
238,07 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RV2021-4AA10 SIRIUS 3RV2 MOTOR KORUMA ŞALTERİ (11-16A 55KA BOY S0) |
| Stok Kodu | 3RV2021-4AA10 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
SIEMENS 3RV2021-4AA10 Motor Koruma Şalteri; üç fazlı asenkron motorları aşırı yük ve kısa devre etkilerine karşı korumak üzere tasarlanmış, SIRIUS 3RV2 serisi S0 gövdeli bir şalt elemanıdır. Kompresör, pompa, fan, konveyör, makine ekipmanı ve endüstriyel motor kumanda panolarında motor beslemesini güvenle kesmek için tercih edilir.
Class 10 açma karakteristiğine sahip bu Motor Koruma Şalteri, motorun nominal akımına göre ayarlanabilen termik açtırma mekanizmasını manyetik kısa devre korumasıyla bir araya getirir. 400V AC sistemlerde 55kA Icu değeri sayesinde kısa devre seviyesi yüksek tesislerde etkin koruma sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- Ayarlanabilir termik koruma: 10-16A aralığı, motor etiket akımına uygun hassas ayar imkânı verir.
- Manyetik kısa devre açtırması: 208A anlık açma değeriyle arıza akımlarında hızlı devre kesme fonksiyonu sunar.
- Yüksek kesme gücü: Motor Koruma Şalteri, 400V AC'de 55kA Icu kısa devre kesme kapasitesine sahiptir.
- Kompakt S0 tasarım: 45mm genişlik, pano içindeki cihaz yoğunluğunu azaltmaya yardımcı olur.
- Esnek montaj: 35mm DIN raya geçmeli veya vidalı montaj uygulanabilir; montaj pozisyonu serbesttir.
- Faz kaybı algılama: Üç fazlı motor devrelerinde faz kesilmesine karşı koruma fonksiyonunu destekler.
Teknik & Donanım Özellikleri
| Ürün tipi | Motor Koruma Şalteri |
|---|---|
| Seri / gövde boyutu | SIRIUS 3RV2 / S0 |
| Ana devre kutup sayısı | 3 kutup |
| Termik aşırı yük ayar aralığı | 10-16A |
| Açma sınıfı | Class 10 |
| Manyetik kısa devre açtırma değeri | 208A |
| Anma çalışma gerilimi | 20-690V AC |
| AC-3 motor gücü | 400V'de 7,5kW; 500V'de 7,5kW; 690V'de 11kW |
| Icu kesme kapasitesi | 240V'de 100kA, 400V'de 55kA, 500V'de 10kA, 690V'de 4kA |
| Ics çalışma kesme kapasitesi | 240V'de 100kA, 400V'de 25kA, 500V'de 5kA, 690V'de 2kA |
| Bağlantı tipi | Üstten ve alttan vidalı terminal |
| Bağlanabilir iletken kesiti | Tek telli veya çok telli 1-10mm²; yüksüklü ince telli 1-6mm², tek iletken 10mm² |
| Terminal sıkma torku | 2-2,5N·m |
| Montaj / ölçüler | 35mm DIN ray veya vida; 97 x 45 x 97mm |
| EAN | 4011209712515 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Motor Koruma Şalteri ayarı, motor etiketindeki nominal akım değeri esas alınarak yapılmalıdır. Güç girişini üst terminallerden, motor çıkışını alt terminallerden düzenli şekilde bağlayın; iletken kesitini yük akımı ve kablo mesafesine göre seçin. Vidalı bağlantıları 2-2,5N·m tork aralığında sıkın, 400V uygulamalarında üst ve alt bölgede en az 30mm, yanlarda 9mm çalışma boşluğu bırakın.
Sıkça Sorulan Sorular
Akım ayar aralığı ve kısa devre açma değeri nedir?
Bu Motor Koruma Şalteri için termik ayar aralığı 10-16A, manyetik kısa devre açtırma değeri ise 208A'dır. Ayar, motorun etiket akımına göre yapılmalıdır.
Hangi motor gücü ve panolarda kullanılabilir?
Motor Koruma Şalteri, AC-3 kategorisinde 400V'de 7,5kW'a kadar motor devrelerinde kullanılabilir. Pompa, fan, konveyör ve makine kumanda panoları yaygın uygulama alanlarıdır.
Bağlantı ve montaj tipi nasıldır?
Motor Koruma Şalteri; 35mm DIN raya geçmeli ya da vidalı monte edilir. Ana devre için vidalı terminallere sahip olup üstten ve alttan kablo bağlantısına uygundur.
Ürün orijinal mi ve garanti koşulları nelerdir?
Mağazamızdan orijinal ambalajında, adınıza faturalı olarak sevk edilir. Ürün, üretici ve yetkili distribütör garanti koşulları kapsamındadır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamızdan temin edeceğiniz SIEMENS Motor Koruma Şalteri, ürün kodu ve ambalaj bilgileri kontrol edilerek sevke hazırlanır. Teknik satın alma süreçlerinde doğru ürün eşleştirmesi için sipariş öncesinde motor etiket akımı, şebeke gerilimi ve kısa devre seviyesi mutlaka doğrulanmalıdır.
