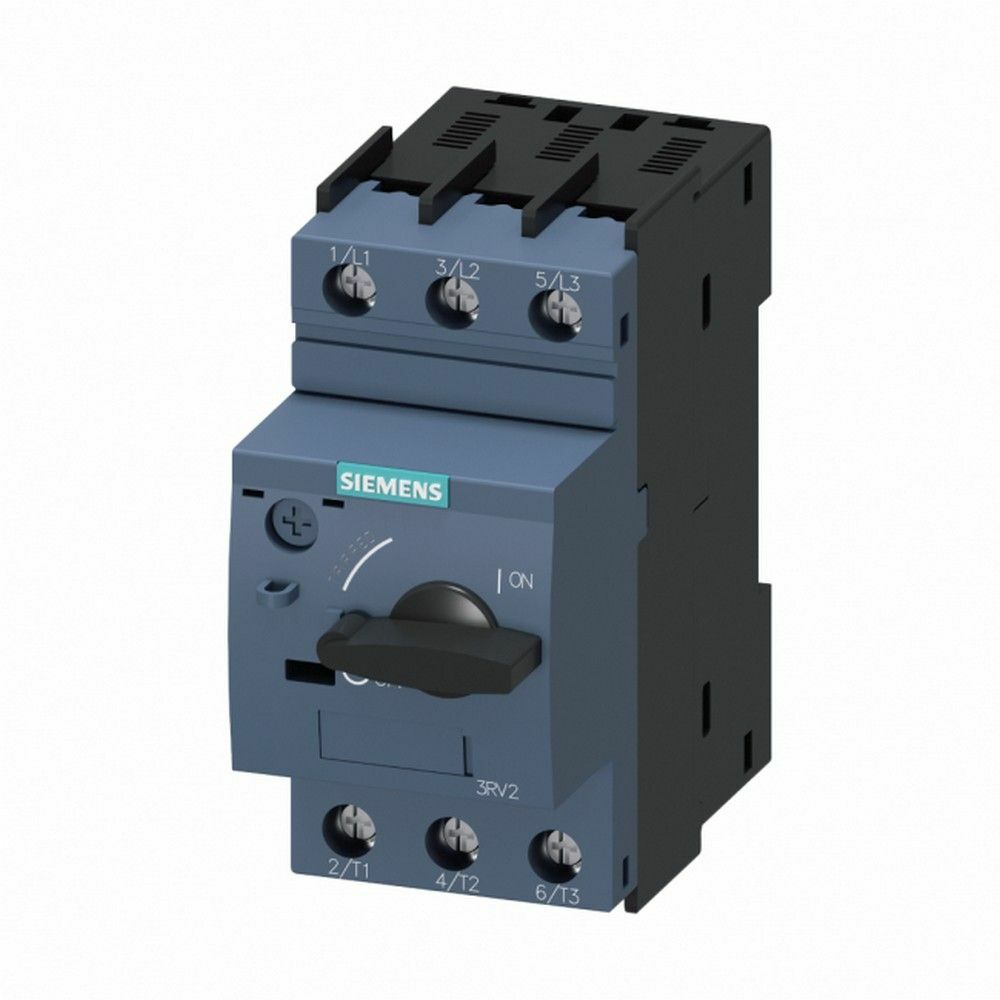

SIEMENS 3RV2011-1KA10 SIRIUS 3RV2 MOTOR KORUMA ŞALTERİ (9-125A 100KA)
KDV Dahildir.
x
215,47 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RV2011-1KA10 SIRIUS 3RV2 MOTOR KORUMA ŞALTERİ (9-125A 100KA) |
| Stok Kodu | 3RV2011-1KA10 |
| Marka | SIEMENS |
Ürün Detayı
Motor Koruma Şalteri Tanıtımı & Kullanım Alanları

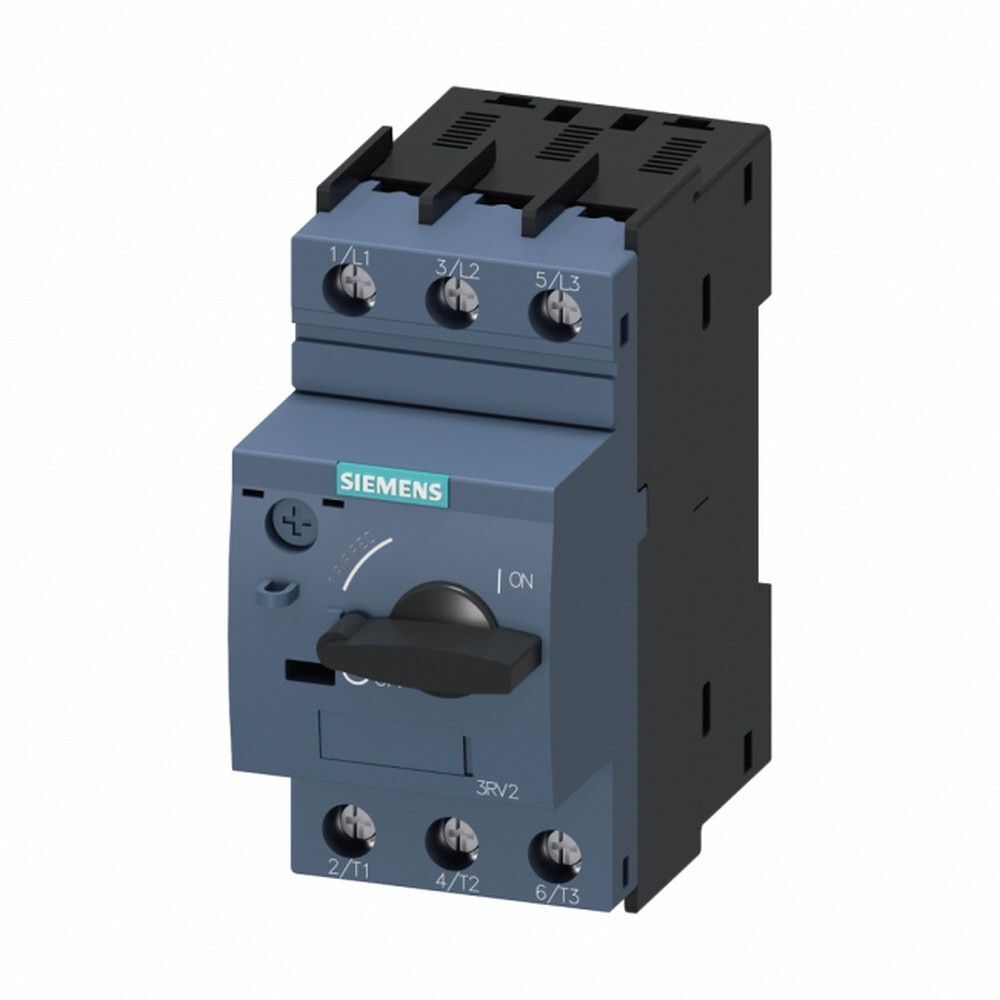

Siemens 3RV2011-1KA10, SIRIUS 3RV2 ailesinde yer alan S00 gövdeli, üç kutuplu ve termik-manyetik koruma fonksiyonlu bir Motor Koruma Şalteri çözümüdür. Üç fazlı asenkron motorların aşırı yük, kısa devre ve faz kaybı risklerine karşı korunmasında; pompa, fan, kompresör, konveyör, paketleme makinesi ve genel makine kumanda panolarında kullanılır.
9-12,5 A ayarlanabilir termik açtırma aralığı sayesinde Motor Koruma Şalteri, motorun etiket akımına göre hassas biçimde ayarlanabilir. Class 10 açma karakteristiği normal kalkışlı motor devrelerinde dengeli koruma sunarken, 163 A değerindeki ani manyetik açtırma kısa devre halinde hızlı açma sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- 9-12,5 A ayarlı termik koruma: Motor nominal akımına uygun koruma seviyesi belirlemeye yardımcı olur.
- 100 kA kesme kapasitesi: 400 V AC şebekelerde Motor Koruma Şalteri olarak yüksek kısa devre seviyelerine karşı güvenli çözüm sunar.
- Class 10 açma karakteristiği: Normal kalkışlı motorlarda aşırı yük koruması için uygundur.
- Üç kutuplu yapı: Faz kaybına duyarlı Motor Koruma Şalteri yapısı, üç fazlı motor devrelerinde koruma sürekliliğini destekler.
- 45 mm S00 gövde: Kompakt pano yerleşimi ve 35 mm DIN ray üzerinde hızlı montaj avantajı sağlar.
- Vidalı ana terminaller: Üstten ve alttan bağlantı düzeniyle saha kablolamasını pratik hale getirir.
Teknik & Donanım Özellikleri
| Marka / Seri | Siemens SIRIUS 3RV2 |
| Ürün tipi | S00 gövde Motor Koruma Şalteri |
| Ana devre kutup sayısı | 3 kutup |
| Termik ayar aralığı | 9-12,5 A |
| Ani kısa devre açtırması | 163 A |
| Açma sınıfı | Class 10 |
| Anma çalışma gerilimi | 20-690 V AC |
| Çalışma frekansı | 50-60 Hz |
| AC-3 motor gücü | 400 V'da 5,5 kW |
| Kısa devre kesme kapasitesi | 400 V AC'de Icu/Ics 100 kA |
| Ana devre bağlantısı | Vidalı terminal, üstten ve alttan bağlantı |
| Bağlanabilir iletken kesiti | 2 x 0,75-2,5 mm² veya tekli 4 mm² |
| Terminal sıkma torku | 0,8-1,2 N·m |
| Montaj | 35 mm DIN raya geçmeli veya vidalı montaj |
| Boyutlar | 97 x 45 x 97 mm |
| Ön yüz koruma sınıfı | IP20 |
| Çalışma ortam sıcaklığı | -20 °C ile +60 °C |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Motor Koruma Şalteri montajında termik ayarı doğrudan motor etiket akımına göre yapın; ayarı kablo kesitine veya kontaktör akımına göre belirlemeyin. Ana terminallerde iletken kesitine uygun yüksük kullanılması, 0,8-1,2 N·m tork aralığına uyulması ve 400 V panolarda çevresinde gerekli hava boşluklarının korunması bağlantı güvenliğini artırır. Motor devresinde kontaktör kullanılacaksa şalter, kontaktör ve kablo kesiti arasında kısa devre koordinasyonu proje hesabına göre doğrulanmalıdır.
Sıkça Sorulan Sorular
Bu Motor Koruma Şalteri hangi motorlar için uygundur?
Motor Koruma Şalteri, 9-12,5 A anma akımı aralığındaki üç fazlı motor devreleri için uygundur. AC-3 kategorisinde 400 V'da 5,5 kW'a kadar motor uygulamalarında kullanılabilir.
Motor Koruma Şalteri için 100 kA kesme kapasitesi hangi gerilimde geçerlidir?
Bu Motor Koruma Şalteri için 100 kA Icu ve Ics değeri 240 V ile 400 V AC şebekelerde geçerlidir. 690 V AC uygulamasında Icu değeri 6 kA, Ics değeri ise 4 kA'dır.
Bağlantı kablosu ve sıkma torku nedir?
Vidalı ana terminallerde 2 x 0,75-2,5 mm² iletken veya tekli 4 mm² iletken kullanılabilir. Ana terminal bağlantılarında 0,8-1,2 N·m sıkma torku uygulanmalıdır.
Ürün orijinal mi ve garanti kapsamı nedir?
Ürün, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak sevk edilir. Üretici/distribütör garanti koşulları kapsamında teknik destek için ekibimizle iletişime geçebilirsiniz.
Orijinallik, Garanti & Sevkiyat Güvencesi
Siemens 3RV2011-1KA10 Motor Koruma Şalteri, mağazamızdan model kodu kontrol edilerek orijinal ambalajında hazırlanır. Siparişiniz adınıza faturalı şekilde sevk edilir; proje ve bakım uygulamalarında doğru akım aralığı seçimi için teknik ekibimiz destek sunar.
