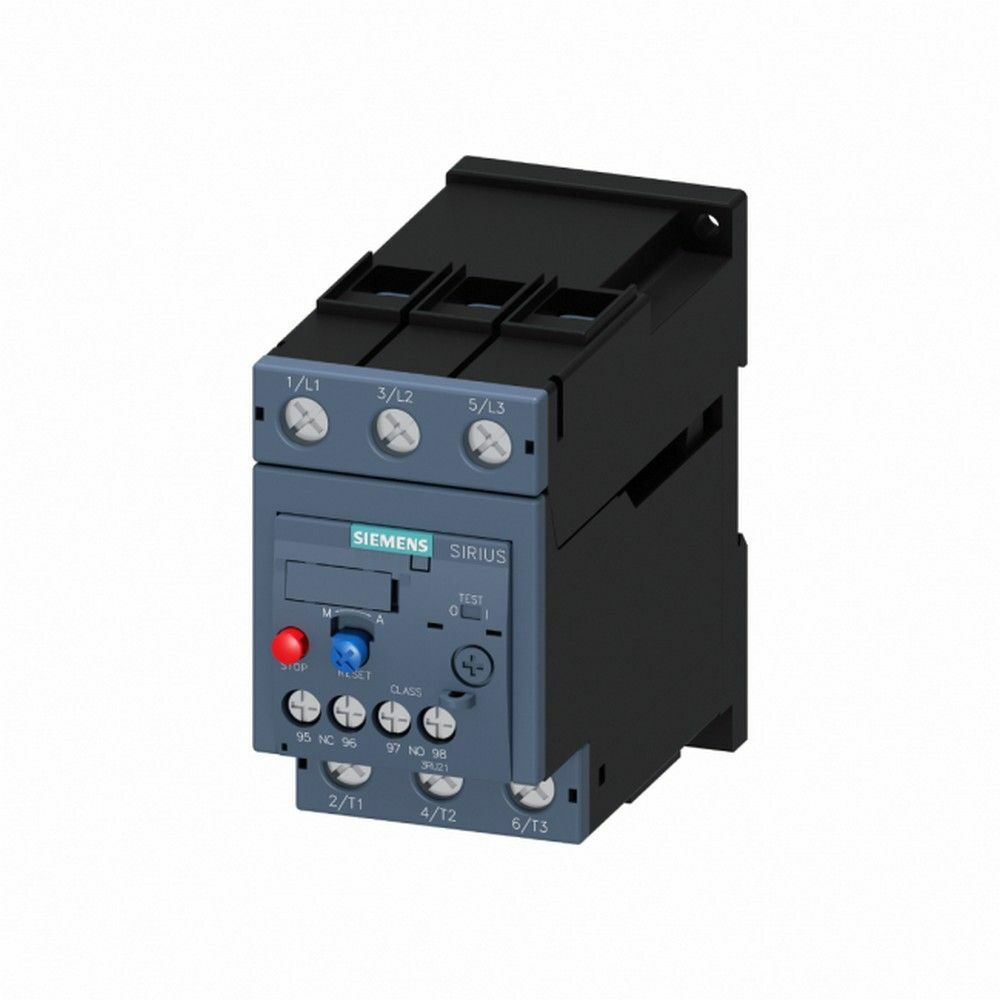

SIEMENS 3RU2136-4QB1 SİRİUS TERMİK RÖLE 47-57A BOY:S2
KDV Dahildir.
x
415,98 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RU2136-4QB1 SİRİUS TERMİK RÖLE 47-57A BOY:S2 |
| Stok Kodu | 3RU2136-4QB1 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Siemens 3RU2136-4QB1 Termik Röle, 47-57 A ayar aralığında çalışan üç fazlı motor devrelerinde aşırı yük ve faz kaybına bağlı ısınmaya karşı koruma sağlar. S2 gövdesi, 400 V AC-3 kullanımda 30 kW'a kadar motor uygulamalarına uygundur.
Class 10 açma karakteristiğine sahip bu Termik Röle, 1NC kesme ve 1NO açma bilgisi yardımcı kontağıyla kontaktör kumanda devresine doğrudan geri bildirim verir. Bağımsız montaj yapısı, yeni pano ve revizyon işlerinde esneklik sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- 47-57 A ayar sahası: Motorun etiket akımına göre hassas koruma ayarı sunar.
- Class 10 açma sınıfı: Termik Röle, standart yol alma karakteristikli motorlarda etkin aşırı yük koruması sağlar.
- 1NO+1NC yardımcı kontak: Kesme ve açma bilgisini kumanda devresine iletir.
- Manuel-otomatik reset: Termik Röle, işletme senaryosuna göre yeniden devreye alma seçeneği sunar.
- 690 V çalışma gerilimi: Endüstriyel motor kumanda devrelerine uyumludur.
- Vidalı bağlantı: Ana ve yardımcı devrede güvenli klemensleme sağlar.
Teknik & Donanım Özellikleri
| Model | 3RU2136-4QB1 |
|---|---|
| Ayar aralığı | 47-57 A |
| Gövde boyutu | S2 |
| Ana devre | 3 kutuplu, 690 V, 50/60 Hz |
| AC-3 motor gücü | 400 V'ta 30 kW |
| Açma sınıfı | Class 10 |
| Yardımcı kontak | 1NO + 1NC entegre |
| Bağlantı tipi | Ana ve yardımcı devrede vidalı klemens |
| Ana devre iletken kesiti | 1x1-50 mm² veya 2x1-35 mm² |
| Sıkma torku | Ana devre 3-4,5 N·m; yardımcı devre 0,8-1,2 N·m |
| Ölçüler | 105 x 55 x 117 mm |
| Ön koruma sınıfı | IP20 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle ayarını mutlaka motor etiketindeki nominal akıma göre yapın; motor gücü tek başına seçim ölçütü değildir. Termik Röle ana devre bağlantılarında 3-4,5 N·m tork aralığına uyun ve bağımsız montajda S2 uyumlu terminal desteği kullanın. Ürün kısa devre koruma cihazı değildir; hatta uygun motor koruma şalteri veya sigorta ile koordineli koruma uygulanmalıdır.
Sıkça Sorulan Sorular
Bu Termik Röle hangi motor akımları için uygundur?
Ayar aralığı 47-57 A'dır. Motor etiketindeki nominal akım bu aralıkta olmalıdır.
Yardımcı kontak kapasitesi nedir?
AC-15 kullanımda 230 V'ta 2 A, 400 V'ta 1 A yardımcı kontak işletme akımı sağlar.
DIN raya doğrudan takılabilir mi?
Bağımsız kurulum için S2 uyumlu terminal desteğiyle 35 mm DIN raya montaj yapılır.
Reset işlemi nasıl yapılır?
Manuel veya otomatik reset seçilebilir. Aşırı yük açmasından sonra tipik toparlanma süresi yaklaşık 10 dakikadır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Termik Röle, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak sevk edilir. Üretici/distribütör garanti koşulları kapsamında güvenle temin edebilir, pano projeniz için teknik destek alabilirsiniz.
