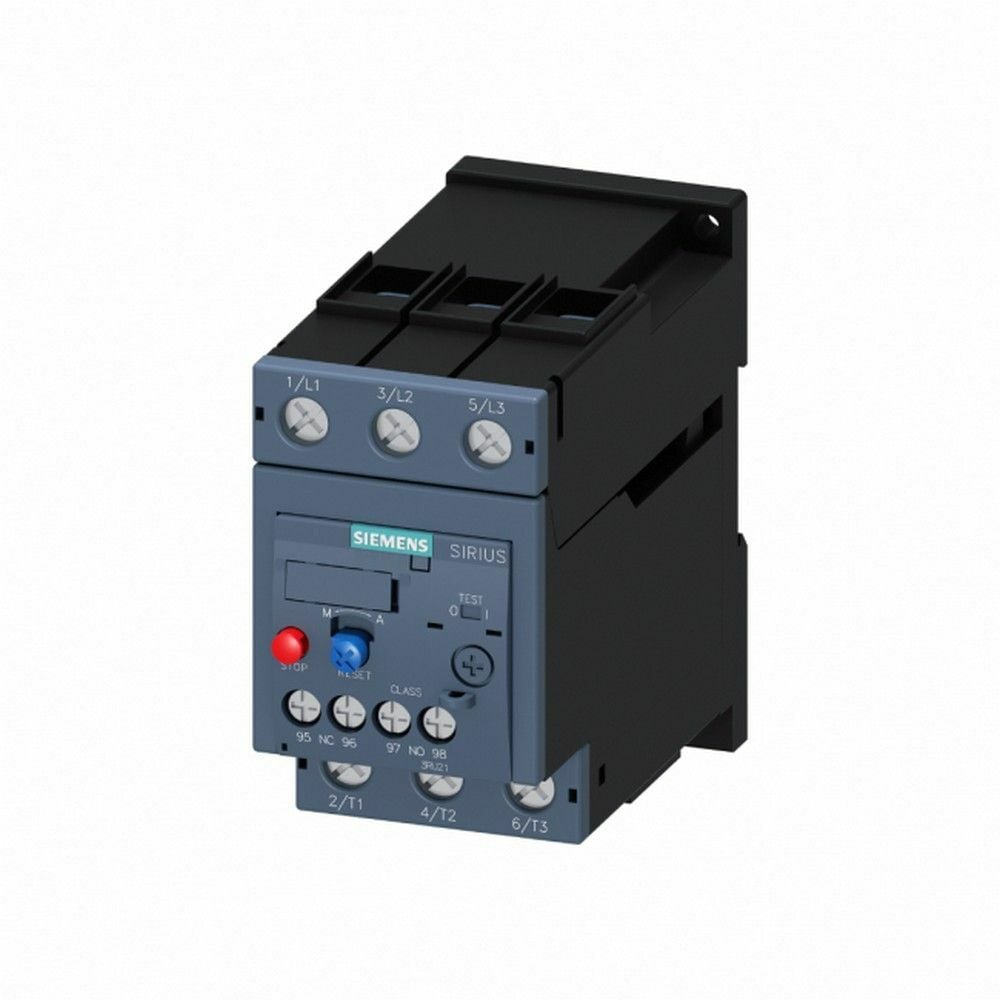

SIEMENS 3RU2136-4JB1 TERMİK RÖLE 54 65 AMPER
KDV Dahildir.
x
423,30 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RU2136-4JB1 TERMİK RÖLE 54 65 AMPER |
| Stok Kodu | 3RU2136-4JB1 |
| Marka | SIEMENS |
Ürün Detayı
Termik Röle: Ürün Tanıtımı & Kullanım Alanları
SIEMENS 3RU2136-4JB1, üç fazlı motorların aşırı yük ve termik zorlanmalara karşı korunması için tasarlanmış SIRIUS 3RU2 serisi bir Termik Röle modelidir. 54-65 A arasında ayarlanabilen akım aralığı, motor etiket akımına uygun hassas ayar yapılmasına yardımcı olur.
Bu Termik Röle, S2 boyutlu bağımsız montaj yapısı sayesinde motor yol verici panolarında, pompa ve fan kontrol sistemlerinde, kompresörlerde, konveyörlerde ve makine otomasyon panolarında kullanılabilir. Class 10 açma karakteristiği, normal kalkış sürelerine sahip motor devreleri için dengeli koruma sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- 54-65 A ayar aralığı ile motor nominal akımına uygun koruma ayarı.
- Class 10 termik açma sınıfı ile kontrollü aşırı yük koruması.
- 1NO+1NC entegre yardımcı kontak ile kontaktör düşürme ve arıza sinyali imkânı.
- Manuel veya otomatik reset seçeneği ve görünür durum göstergesi.
- Vidalı ana ve yardımcı devre klemensleriyle sağlam bağlantı.
- Termik Röle gövdesinde S2 boyut ve bağımsız montaj avantajı.
Teknik & Donanım Özellikleri
| Ürün kodu | 3RU2136-4JB1 |
|---|---|
| Ürün serisi | SIRIUS 3RU2 |
| Koruma tipi | Termik aşırı yük koruması |
| Akım ayar aralığı | 54-65 A |
| Açma sınıfı | Class 10 |
| Boyut | S2 |
| Montaj tipi | Bağımsız montaj |
| Ana devre kutup sayısı | 3 kutup |
| Yardımcı kontak | 1NO + 1NC |
| Yalıtım gerilimi | 690 V |
| Çalışma gerilimi | 690 V |
| Çalışma frekansı | 50-60 Hz |
| Motor gücü AC-3 | 400 V: 30 kW; 500 V: 45 kW; 690 V: 55 kW |
| Boyutlar | 105 x 55 x 117 mm |
| Net ağırlık | 0,482 kg |
| Ana klemens kablo kesiti | Tek veya çok telli: 1 x 1-50 mm² veya 2 x 1-35 mm² |
| Yardımcı klemens kablo kesiti | 0,5-2,5 mm² aralığı |
| Ana klemens sıkma torku | 3-4,5 N·m |
| Yardımcı klemens sıkma torku | 0,8-1,2 N·m |
| Ön yüz koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -40 ila +70 °C |
| Reset | Manuel-otomatik |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle ayarı, motor etiketinde belirtilen nominal akıma göre yapılmalıdır. Ana devre bağlantılarında uygun kesitte kablo, doğru pabuç ve üretici tork değerleri kullanılmalı; yardımcı kontaklar kontaktör bobini, PLC veya arıza sinyal devresine bağlanırken AC-15 ve DC-13 akım sınırları dikkate alınmalıdır. Pano içinde ısı kaynaklarından uzak, kablo dönüşlerine izin veren ve servis erişimi kolay bir montaj alanı bırakılması önerilir.
Sıkça Sorulan Sorular
Bu Termik Röle kaç amper aralığında ayarlanır?
SIEMENS 3RU2136-4JB1 Termik Röle 54-65 A arasında ayarlanır ve Class 10 koruma sınıfına sahiptir.
Yardımcı kontak yapısı nasıldır?
Üründe bir normalde açık ve bir normalde kapalı yardımcı kontak bulunur. Bu yapı, kontaktörün açtırılması ve açma bilgisinin izlenmesi için kullanılabilir.
Bağlantı klemensleri hangi tiptedir?
Ana ve yardımcı devre bağlantıları vidalı klemensler üzerinden yapılır. Montaj sırasında kablo kesiti ve sıkma torku değerlerine uyulmalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Termik Röle, mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak temin edilir. Ürün kodu, barkod ve ambalaj bilgileri sevkiyat öncesinde kontrol edilir; üretici veya distribütör garanti koşulları kapsamında güvenli şekilde gönderilir.
