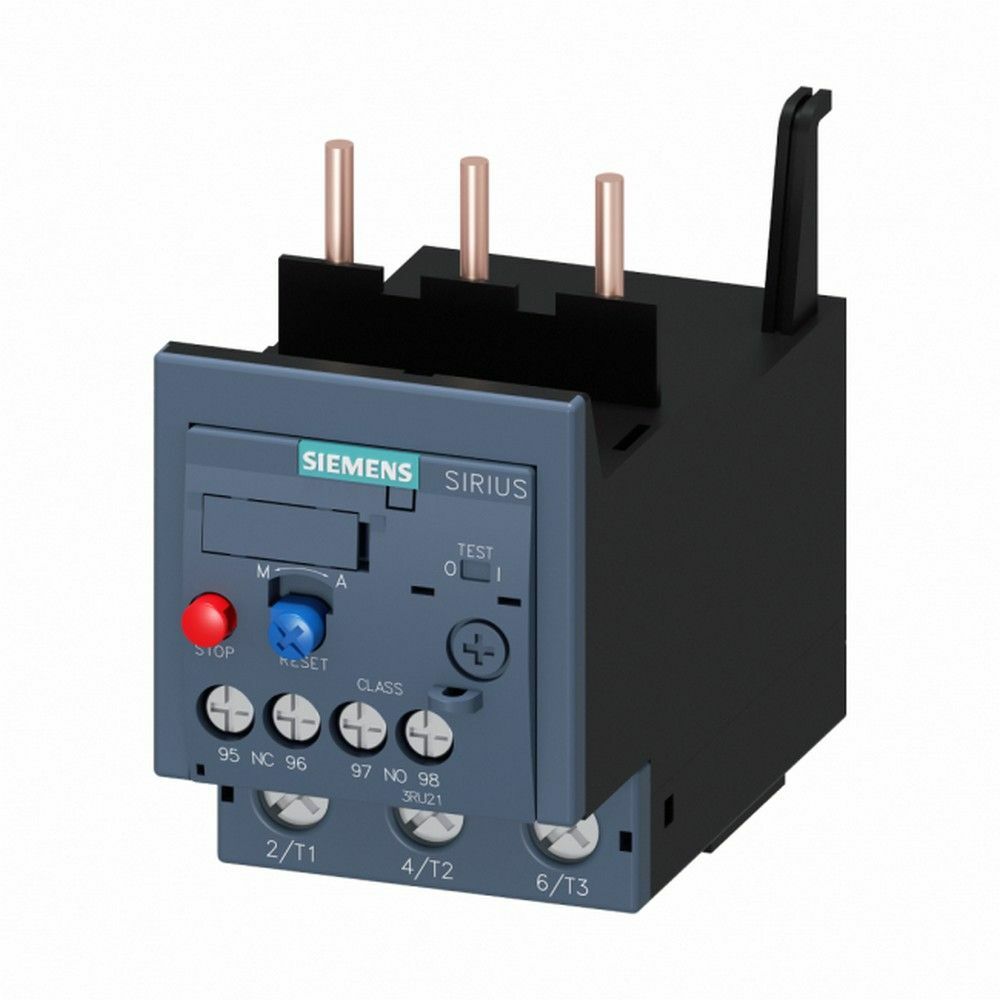

SIEMENS 3RU2136-4JB0 3RU2 SIRIUS TERMİK RÖLE FAZ KORUMALI 1NO+1NC YARDIMCI KONTAKLI 54-65A BOY S2
KDV Dahildir.
x
400,94 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RU2136-4JB0 3RU2 SIRIUS TERMİK RÖLE FAZ KORUMALI 1NO+1NC YARDIMCI KONTAKLI 54-65A BOY S2 |
| Stok Kodu | 3RU2136-4JB0 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
SIEMENS 3RU2136-4JB0 Termik Röle, üç fazlı asenkron motorların uzun süreli aşırı yüklenme ve faz kaybı nedeniyle oluşabilecek aşırı ısınmalara karşı korunması için geliştirilmiştir. 54-65A ayar aralığı, S2 boyutlu motor yol verme devrelerinde hassas seçim imkânı sunar.
Bu Termik Röle, S2 boyutlu uygun kontaktör üzerine monte edilerek pompa, fan, kompresör, konveyör, kırma-eleme, HVAC ve makine otomasyon panolarında kullanılır. Kontaktörle birlikte kompakt bir motor yol verici oluşturur ve yardımcı kontakları sayesinde açma bilgisi kumanda devresine aktarılır.
Öne Çıkan Üstün Özellikler & Avantajları
- Termik Röle ayar aralığı: 54-65A; farklı motor nominal akımlarına uyum sağlar.
- Faz koruması: Faz kaybı ve dengesiz yük kaynaklı motor ısınmalarının algılanmasına yardımcı olur.
- CLASS 10 açma sınıfı: Normal yol alan motorlar için uygun termik açma karakteristiği sunar.
- 1NO+1NC yardımcı kontak: Normalde kapalı kontak kontaktör bobini kesme, normalde açık kontak ise açma bilgisini izleme amacıyla kullanılabilir.
- Manuel/otomatik reset: Devre tasarımına göre yeniden kurma yöntemi seçilebilir.
- Vidalı bağlantı: Ana ve yardımcı devrelerde sağlam, servis edilebilir bağlantı imkânı sağlar.
Teknik & Donanım Özellikleri
| Ürün tipi | Termik Röle, termik aşırı yük rölesi |
|---|---|
| Marka / Seri | SIEMENS SIRIUS 3RU2 |
| Model | 3RU2136-4JB0 |
| Motor koruma ayar aralığı | 54-65A |
| Boyut | S2 |
| Açma sınıfı | CLASS 10 |
| Ana devre kutup sayısı | 3 |
| Nominal çalışma gerilimi | 690V AC |
| Nominal çalışma akımı | 65A |
| Çalışma frekansı | 50-60Hz |
| Motor gücü AC-3 | 30kW / 400V, 45kW / 500V, 55kW / 690V |
| Yardımcı kontak | 1NO+1NC |
| Montaj şekli | S2 boy kontaktör üzerine montaj |
| Ana devre bağlantısı | Vidalı klemens, M6 |
| Yardımcı devre bağlantısı | Vidalı klemens, M3 |
| Ana kablo kesiti | 2x 1-35mm² veya 1x 1-50mm² |
| Yardımcı kablo kesiti | 2x 0,5-1,5mm² veya 2x 0,75-2,5mm² |
| Sıkma torku | Ana kontaklar 3-4,5Nm; yardımcı kontaklar 0,8-1,2Nm |
| Ölçüler | 90mm yükseklik x 55mm genişlik x 105mm derinlik |
| Ön yüz koruma sınıfı | IP20 |
| Reset | Manuel ve otomatik |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle ayarı, motor etiketindeki nominal çalışma akımına göre yapılmalıdır. Ana devre bağlantılarında uygun kesitte iletken kullanılmalı, M6 klemensler 3-4,5Nm ve yardımcı kontaklar 0,8-1,2Nm tork aralığında sıkılmalıdır. Bu model kontaktör montajlıdır; bağımsız pano veya DIN rayı montajı için S2 uyumlu terminal desteği kullanılmalıdır. Kısa devre koruması termik röle tarafından sağlanmadığından besleme tarafında uygun motor koruma şalteri veya sigorta ayrıca seçilmelidir.
Sıkça Sorulan Sorular
Termik Röle hangi motorlarda kullanılır?
Bu Termik Röle, normal yol alan üç fazlı motorlarda aşırı yük ve faz kaybı koruması için kullanılır. Pompa, fan, kompresör, konveyör ve makine otomasyon uygulamalarında kontaktörle birlikte çalışır.
54-65A ayar değeri nasıl seçilir?
Ayar değeri motor plakasındaki nominal çalışma akımına göre seçilmelidir. Motor akımı ölçülerek ve üretici motor verileri kontrol edilerek devreye alma yapılması önerilir.
Termik Röle DIN rayına tek başına takılabilir mi?
3RU2136-4JB0 standart olarak S2 boy kontaktör üzerine monte edilir. Kontaktörden bağımsız montaj için uygun S2 terminal desteği gerekir.
Ürün orijinal ve faturalı olarak mı gönderilir?
Mağazamız ürünü orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk eder. Model kodu ve ürün etiketi gönderim öncesinde kontrol edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
SIEMENS 3RU2136-4JB0 ürününü mağazamız güvencesiyle orijinal ambalajlı ve faturalı olarak temin edebilirsiniz. Sevkiyat öncesinde ürün kodu, ayar aralığı ve fiziksel durum kontrol edilir; pano projenize uygun kontaktör, kısa devre koruması ve bağımsız montaj aksesuarı seçiminde teknik destek sağlanır.
