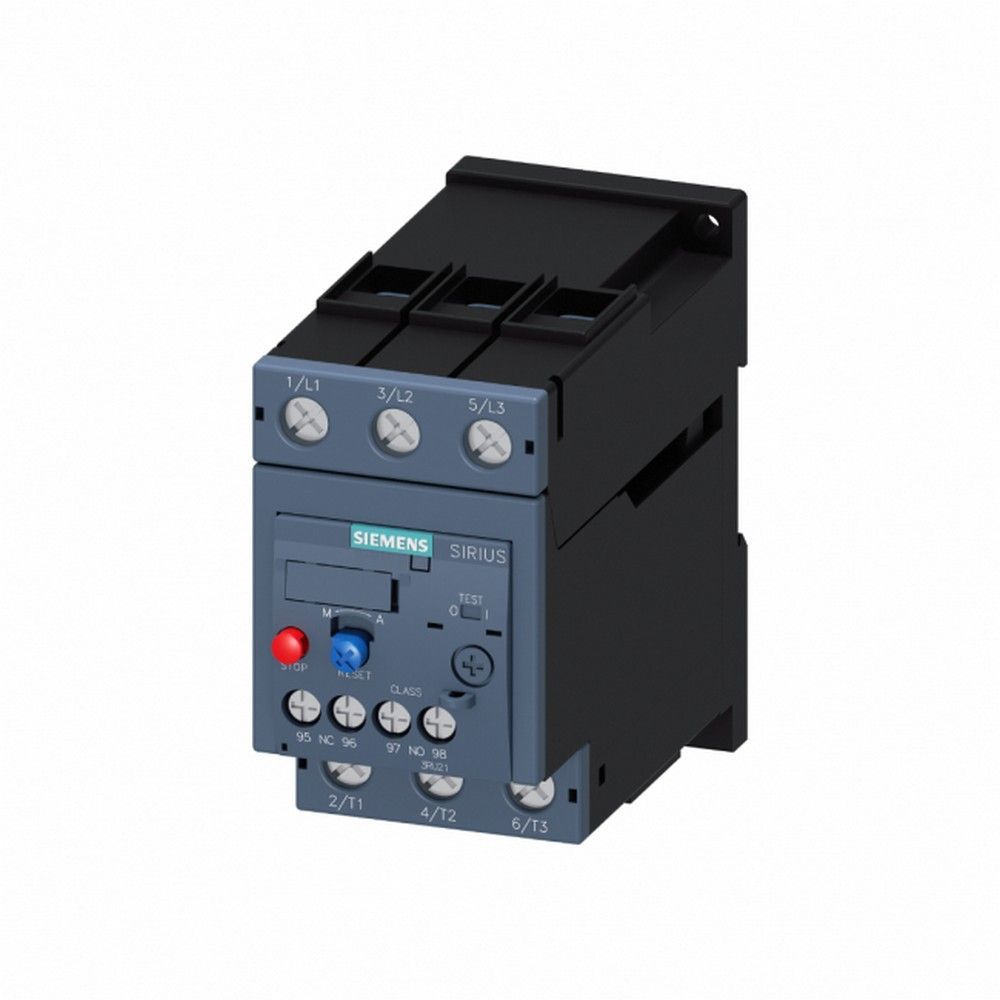

SIEMENS 3RU2136-4FB1 SİRİUS TERMİK RÖLE 28-40A BOY:S2
KDV Dahildir.
x
339,25 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RU2136-4FB1 SİRİUS TERMİK RÖLE 28-40A BOY:S2 |
| Stok Kodu | 3RU2136-4FB1 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Siemens 3RU2136-4FB1 Termik Röle, SIRIUS 3RU2 serisinde yer alan; üç fazlı motor devrelerini aşırı yük ve faz kaybı koşullarına karşı korumak için tasarlanmış S2 boy bir motor koruma elemanıdır. 28A ile 40A arasındaki ayarlanabilir açma akımı, motor etiket akımına uygun hassas seçim yapılmasını sağlar. Class 10 açma karakteristiği, standart yol alma sürelerine sahip motor uygulamalarında güvenilir bir koruma yaklaşımı sunar.
Bağımsız raya montajlı yapısı sayesinde pompa, fan, kompresör, konveyör ve genel makine kumanda panolarında düzenli bir yerleşim sağlar. Bu Termik Röle, 95-96 NC yardımcı kontağı üzerinden kontaktör kumandasını keserken 97-98 NO kontağıyla açma bilgisini ikaz veya otomasyon devresine aktarabilmenize yardımcı olur.
Öne Çıkan Üstün Özellikler & Avantajları
- 28-40A ayarlanabilir koruma: Motor anma akımına yakın ve doğru ayar yapmaya imkân verir.
- Class 10 açma sınıfı: Bu Termik Röle, normal kalkış karakteristiğindeki motorlarda zamana bağlı aşırı yük koruması sağlar.
- Faz kaybı ve aşırı yük koruması: Üç fazlı motorlarda dengesiz çalışma risklerinin azaltılmasına destek olur.
- 1NO+1NC entegre yardımcı kontak: Kontaktör kesme ve arıza bilgisi için ek yardımcı kontak ihtiyacını azaltır.
- Manuel-otomatik reset seçimi: İşletme senaryosuna göre kontrollü yeniden devreye alma imkânı sunar.
- Vidalı terminal yapısı: Ana ve yardımcı devrelerde sağlam, servis dostu kablo bağlantısı oluşturur.
Teknik & Donanım Özellikleri
| Marka / Seri | Siemens SIRIUS 3RU2 |
|---|---|
| Ürün Kodu | 3RU2136-4FB1 |
| Ürün Tipi | Termik Röle |
| Gövde Boyutu | S2 |
| Ayarlanabilir Akım Aralığı | 28-40A |
| Açma Sınıfı | Class 10 |
| Ana Devre | 3 kutup, 40A anma çalışma akımı |
| Anma Çalışma Gerilimi | 690V AC |
| Çalışma Frekansı | 50/60Hz |
| Motor Gücü AC-3 | 400V'ta 18,5kW; 500V'ta 22kW; 690V'ta 37kW |
| Yardımcı Kontak Yapısı | 1NO + 1NC |
| Reset Fonksiyonu | Manuel / Otomatik |
| Bağlantı Tipi | Ana devre ve yardımcı devrede vidalı terminal |
| Ana Devre Kablo Kesiti | 1 x 1-50 mm² veya 2 x 1-35 mm² |
| Yardımcı Devre Kablo Kesiti | 2 x 0,5-1,5 mm² veya 2 x 0,75-2,5 mm² |
| Ana Devre Terminal Torku | 3-4,5 N·m |
| Yardımcı Devre Terminal Torku | 0,8-1,2 N·m |
| Ölçüler | 105 x 55 x 117 mm |
| Koruma Sınıfı | IP20, önden parmak temasına karşı korumalı |
| Sıcaklık Kompanzasyonu | -40°C ile +60°C |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Termik Röle ana devrede kontaktör ve motor hattıyla proje şemasına uygun biçimde bağlanmalıdır. Ayar düğmesini mutlaka motor etiketindeki nominal akıma göre ayarlayınız; rastgele yüksek ayar, motorun aşırı yükte korunmasını geciktirebilir. Ana devre iletkenlerini üst-alt terminal düzenine göre bağlayın ve 3-4,5 N·m torkla sıkın. Termik koruma kısa devre koruması yerine geçmez; motor fiderinde uygun motor koruma şalteri veya sigortalı koruma elemanı kullanılmalıdır.
Sıkça Sorulan Sorular
Ayarlanabilir akım aralığı ve açma sınıfı nedir?
Ürün 28A ile 40A arasında ayarlanır ve Class 10 açma sınıfıyla çalışır. Seçim yapılırken motorun etiket akımı bu ayar aralığında olmalıdır.
Bu Termik Röle hangi motor devrelerinde kullanılır?
Termik Röle; pompa, fan, kompresör, konveyör ve benzeri üç fazlı motorların kontaktörlü kumanda devrelerinde kullanılır. Aşırı yük veya faz kaybında NC kontağı kontaktör devresini keserek motorun devreden ayrılmasına yardımcı olur.
Montaj ve kablo bağlantısı nasıl yapılmalıdır?
S2 boy ürün bağımsız raya montajlı kullanım içindir. Ana devre vidalı terminalleri 1 x 50 mm² kesite kadar iletken kabul eder; bağlantılarda doğru kesit, uygun pabuç ve üretici tork değerleri uygulanmalıdır.
Ürün orijinal mi ve garanti kapsamı nedir?
Mağazamızdan temin edilen ürünler orijinal ambalajında, adınıza faturalı olarak sevk edilir ve üretici/distribütör garanti koşulları kapsamında sunulur.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız, Siemens 3RU2136-4FB1 Termik Röle siparişlerinizi ürün kodu ve ambalaj kontrolü yaparak hazırlar. Teknik satın alma sürecinizde motor akımı, kontaktör seçimi ve koruma koordinasyonu konusunda doğru ürün eşleştirmesi için uzman desteğimizden yararlanabilirsiniz.
