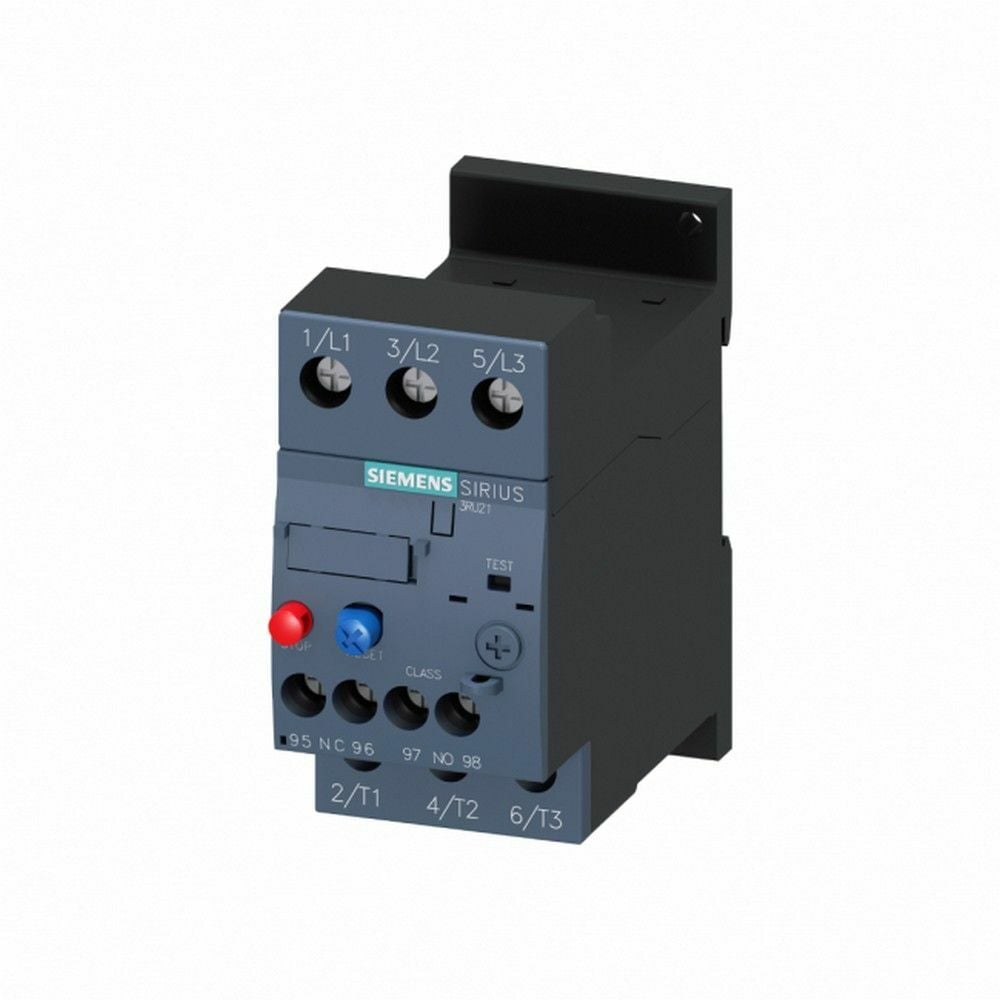

SIEMENS 3RU2126-4BB1 SİRİUS TERMİK RÖLE 14-20A BOY:S0
KDV Dahildir.
x
203,16 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RU2126-4BB1 SİRİUS TERMİK RÖLE 14-20A BOY:S0 |
| Stok Kodu | 3RU2126-4BB1 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
SIEMENS SIRIUS 3RU2126-4BB1 Termik Röle, 14-20A arasında ayarlanabilen, S0 boy bağımsız montajlı bir motor koruma elemanıdır. Trifaze asenkron motorlarda uzun süreli aşırı yüklenme, faz kaybı ve akım dengesizliği kaynaklı ısınmayı izleyerek kontaktör kumanda devresinin açtırılmasına yardımcı olur. 400V AC uygulamalarda 7,5 kW motor sınıfı için kullanılan ürün; pompa, fan, kompresör, konveyör, paketleme makinesi, havalandırma ve genel makine otomasyon panolarında tercih edilir.
Bu Termik Röle, kontaktöre doğrudan geçmeli bağlantı yerine bağımsız montaj altyapısı sayesinde pano yerleşiminde esneklik sağlar. Vidalı ana ve yardımcı klemensleri, sahada sağlam bağlantı ve bakım kolaylığı sunar. Motor korumasında doğru sonuç için ayar değeri, motor etiketindeki nominal çalışma akımıyla aynı seviyeye getirilmelidir.
Öne Çıkan Üstün Özellikler & Avantajları
- Termik Röle ayar aralığı 14-20A olup farklı motor nominal akımlarına hassas uyum sağlar.
- Class 10 açma sınıfı, standart kalkış karakteristiğine sahip motorlarda güvenilir aşırı yük koruması sunar.
- Faz kaybı koruması, tek faz kesilmesi veya belirgin akım dengesizliği durumunda motor sargılarının zarar görme riskini azaltır.
- 1NO + 1NC entegre yardımcı kontak yapısı; kontaktör açtırma, termik attı sinyali ve PLC izleme devrelerinde kullanılabilir.
- S0 boy kompakt yapı, pano içindeki yerleşim alanını verimli kullanmaya yardımcı olur.
- Manuel ve otomatik reset seçimi, bakım senaryosuna ve kumanda devresi tasarımına göre yapılandırılabilir.
Teknik & Donanım Özellikleri
| Ürün tipi | Termik Röle |
|---|---|
| Marka / seri | SIEMENS SIRIUS 3RU2 |
| Ürün kodu | 3RU2126-4BB1 |
| Akım ayar aralığı | 14-20A |
| Gövde boyu | S0 |
| Açma sınıfı | Class 10 |
| Koruma fonksiyonu | Aşırı yük ve faz kaybı koruması |
| Ana devre | 3 kutuplu, vidalı klemens |
| Yardımcı kontaklar | 1NO + 1NC |
| Reset | Manuel / otomatik |
| İzolasyon gerilimi | 690V |
| Çalışma frekansı | 50-60Hz |
| AC-3 motor gücü | 400V'ta 7,5 kW; 500V'ta 11 kW; 690V'ta 15 kW |
| Boyutlar | 45 x 97 x 95 mm |
| Net ağırlık | 0,242 kg |
| Ön yüz koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -40. +70 °C |
| Sıcaklık kompanzasyonu | -40. +60 °C |
| Ana kontak iletken kesiti | 1 x 1-2,5 mm² veya 1 x 2,5-10 mm² |
| Ana kontak sıkma torku | 2-2,5 Nm |
| Yardımcı kontak sıkma torku | 0,8-1,2 Nm |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle montajında önce motorun plaka akımı kontrol edilmeli, ardından ayar düğmesi bu değere getirilmelidir. Ana devre bağlantıları üst ve alt vidalı klemensler üzerinden yapılmalı, güç kabloları uygun kesitte seçilmeli ve üretici tork aralığında sıkılmalıdır. Yardımcı NC kontak kontaktör bobin devresine, NO kontak ise termik açma sinyali için kullanılabilir. Ürün kısa devre koruması sağlamadığından devrede uygun sigorta veya motor koruma şalteri ayrıca bulunmalıdır. Pano içinde IP20 koruma seviyesine uygun kapalı montaj yapılmalı ve klemens çevresinde gerekli hava boşluğu bırakılmalıdır.
Sıkça Sorulan Sorular
Termik Röle ayarı hangi değere yapılmalıdır?
Ayar, korunacak motorun etiketinde bulunan nominal çalışma akımına göre yapılmalıdır. 14-20A aralığı içinde motor plaka değeriyle eşleşen seviyenin seçilmesi gerekir.
Bu Termik Röle kısa devre koruması sağlar mı?
Hayır. Termik Röle, aşırı yük ve faz kaybı kaynaklı ısınmaya karşı çalışır; kısa devre koruması için uygun sigorta veya motor koruma şalteri kullanılmalıdır.
Yardımcı kontaklar hangi amaçla kullanılır?
1NC kontak kontaktör kumanda devresini açtırmak, 1NO kontak ise termik açma bilgisini PLC, sinyal lambası veya alarm devresine iletmek için kullanılabilir.
