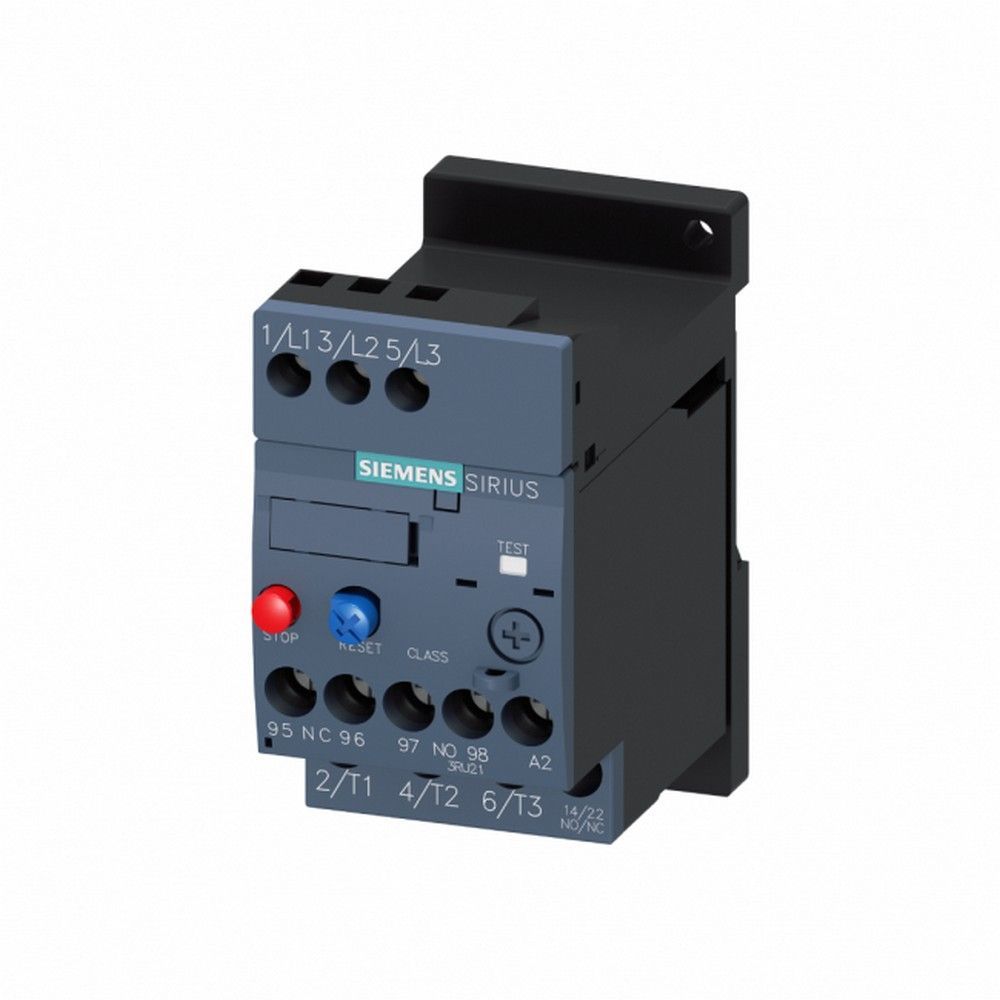

SIEMENS 3RU2116-4AB1 SİRİUS TERMİK RÖLE 11-16A BOY:S00
KDV Dahildir.
x
176,58 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RU2116-4AB1 SİRİUS TERMİK RÖLE 11-16A BOY:S00 |
| Stok Kodu | 3RU2116-4AB1 |
| Marka | SIEMENS |
Ürün Detayı
SIEMENS 3RU2116-4AB1 Termik Röle ile Motor Koruması
SIEMENS 3RU2116-4AB1, üç fazlı motor devrelerinde aşırı yüke bağlı ısınmayı izlemek üzere tasarlanmış, 11-16 A ayar aralıklı SIRIUS 3RU2 serisi bir koruma elemanıdır. Bu Termik Röle; pompa, fan, konveyör, kompresör, makine besleme ve genel endüstriyel motor kumanda panolarında motorun etiket akımına göre ayarlanarak güvenilir aşırı yük koruması sağlar.
Class 10 açma sınıfına sahip SIRIUS serisindeki Termik Röle, 690 V AC anma çalışma gerilimine kadar kullanılan motor devreleri için uygundur. Entegre 1NO+1NC yardımcı kontak yapısı sayesinde açma anında kontaktör bobin devresini kesmek ve aynı anda arıza bilgisini ikaz lambası, PLC girişi veya otomasyon sistemine aktarmak mümkündür.
Öne Çıkan Üstün Özellikler & Termik Röle Avantajları
- 11-16 A ayar aralığı: Motorun nominal akım değerine uygun hassas koruma ayarı sağlar.
- Class 10 karakteristik: Standart motor yol verme koşullarında dengeli açma davranışı sunar.
- 3 kutuplu ana devre: Üç fazlı motor beslemelerinde düzenli ve güvenilir kullanım sağlar.
- 1NO+1NC yardımcı kontak: Arıza sinyali ve kontaktör kesme fonksiyonlarını aynı üründe birleştirir.
- Manuel-otomatik reset: İşletme senaryosuna göre yeniden devreye alma yöntemini seçme esnekliği verir.
- Vida terminalli yapı: Termik Röle bağlantılarında sağlam iletken tutuşu ve bakım kolaylığı sunar.
Teknik & Donanım Özellikleri - Termik Röle
| Marka / Seri | SIEMENS SIRIUS 3RU2 |
|---|---|
| Ürün Kodu | 3RU2116-4AB1 |
| Aşırı Yük Ayar Aralığı | 11-16 A |
| Gövde Boyutu | S00 |
| Açma Sınıfı | Class 10 |
| Ana Devre | 3 kutup, vida terminalli |
| Anma Çalışma Gerilimi | 690 V AC, 50/60 Hz |
| AC-3 Motor Gücü | 400 V'ta 7,5 kW; 690 V'ta 11 kW |
| Yardımcı Kontak | 1NO + 1NC, entegre |
| Reset Tipi | Manuel ve otomatik |
| Ana Devre Kablo Kesiti | 2 x 0,5-1,5 mm²; 2 x 0,75-2,5 mm² veya 2 x 4 mm² |
| Yardımcı Devre Kablo Kesiti | 2 x 0,5-1,5 mm² veya 2 x 0,75-2,5 mm² |
| Terminal Sıkma Torku | 0,8-1,2 N·m |
| Boyutlar | 89 x 45 x 80 mm |
| Ön Yüz Koruma Derecesi | IP20 |
| Çalışma Ortam Sıcaklığı | -40 °C ile +70 °C |
Saha & Montaj Rehberi: Termik Röle Uygulaması
Termik Röle ayarı, motor etiketindeki nominal akım değeri 11-16 A aralığında kalacak şekilde yapılmalıdır; ayarı maksimum değerde bırakmak motor korumasını zayıflatır. Ana ve yardımcı devre vidalarını 0,8-1,2 N·m aralığında sıkın, iletken uçlarında uygun yüksük kullanın ve pano içindeki sıcaklık artışını sınırlayacak hava dolaşımını koruyun. Bu ürün aşırı yük koruması sağlar; ana devrenin kısa devre koruması projeye uygun sigorta veya motor koruma şalteriyle ayrıca tamamlanmalıdır.
Sıkça Sorulan Sorular
Termik Röle akım ayarı nasıl yapılmalıdır?
Ayar düğmesi, motorun tip etiketinde yazan nominal çalışma akımına getirilmelidir. Motorun nominal akımı 11 A altındaysa veya 16 A üzerindeyse farklı ayar aralığında bir model seçilmelidir.
95-96 ve 97-98 kontakları ne için kullanılır?
95-96 NC kontağı genellikle kontaktör bobin devresini keserek motoru durdurmak için kullanılır. 97-98 NO kontağı ise röle açtığında arıza lambası, PLC girişi veya ikaz devresine sinyal göndermek için değerlendirilir.
Ürün hangi motor gücü için uygundur?
AC-3 kullanım kategorisinde 400 V'ta 7,5 kW ve 690 V'ta 11 kW motor gücü değerlerine sahiptir. Nihai seçim, yalnızca güç değerine göre değil motorun anma akımına göre yapılmalıdır.
Reset modu neden önemlidir?
Manuel reset, arıza nedeninin saha ekibi tarafından kontrol edilmesinin istendiği kritik uygulamalarda avantaj sağlar. Otomatik reset ise kontrol senaryosunun buna uygun olduğu uygulamalarda kullanılmalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
SIEMENS 3RU2116-4AB1, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak temin edilir. Teknik satın alma sürecinde ürün kodunu, motor etiket akımını ve pano bağlantı gereksinimlerini kontrol ederek doğru ürünü stoklarımızdan güvenle sipariş verebilirsiniz.
