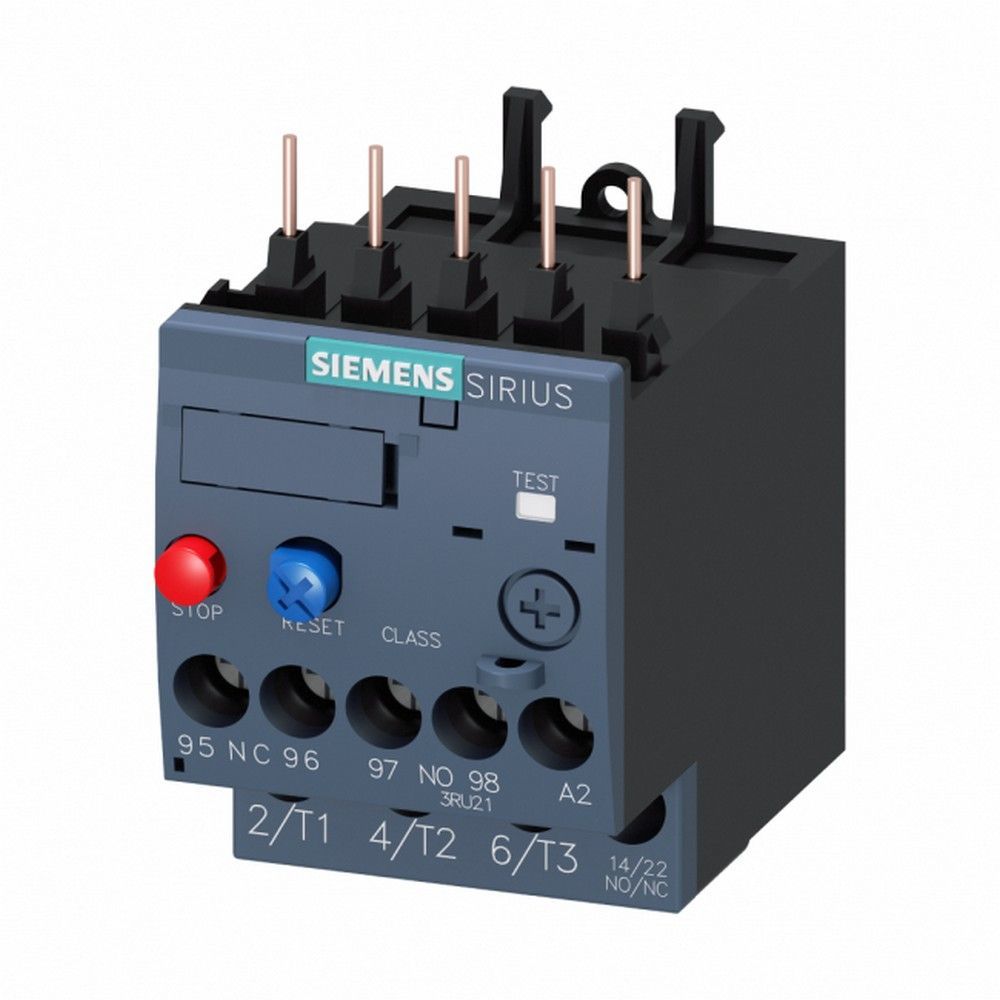

SIEMENS 3RU2116-1CB0 3RU2 SIRIUS TERMİK RÖLE FAZ KORUMALI 1NO+1NC YARDIMCI KONTAKLI 18-25A BOY S00
KDV Dahildir.
x
151,05 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RU2116-1CB0 3RU2 SIRIUS TERMİK RÖLE FAZ KORUMALI 1NO+1NC YARDIMCI KONTAKLI 18-25A BOY S00 |
| Stok Kodu | 3RU2116-1CB0 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Siemens 3RU2116-1CB0 Termik Röle, normal kalkış karakteristiğine sahip üç fazlı asenkron motorları aşırı yük ve faz kaybına bağlı aşırı sıcaklık yükselmelerine karşı korumak için geliştirilmiş SIRIUS 3RU2 serisi bir motor koruma elemanıdır. Doğrulanmış akım ayar aralığı 1,8-2,5 A olup S00 boy kontaktörlere doğrudan bağlanır.
Bu Termik Röle; küçük güçlü pompa, fan, konveyör, aspirasyon, dozaj ve makine yardımcı tahrik devrelerinde motor kontaktörüyle birlikte kullanılır. Class 10 açma sınıfı, standart kalkış süreli motor uygulamalarında güvenilir koruma karakteristiği sunar. Ürün kodu için doğru ayar aralığının 1,8-2,5 A olduğu dikkate alınmalı; motor seçimi mutlaka etiket nominal akımına göre yapılmalıdır.
Öne Çıkan Termik Röle Avantajları
- Ayarlanabilir Termik Röle koruması: 1,8-2,5 A aralığında motor nominal akımına göre hassas ayar yapılır.
- Faz kaybına karşı koruma: Faz arızasında açma devresini tetikleyerek motorun iki fazda çalışması riskini azaltır.
- Entegre yardımcı kontaklar: 1NC kontaktör bobin devresini kesmek, 1NO ise termik açma bilgisini ikaz veya otomasyon devresine iletmek için kullanılabilir.
- Manuel-otomatik reset: Uygulama güvenliğine göre kontrollü yeniden devreye alma esnekliği sağlar.
- Kompakt kontaktör altı montaj: S00 boy uyumlu kontaktörlerle düzenli ve yer tasarruflu motor yol verme grubu oluşturur.
- Dayanıklı elektriksel yapı: 690 V çalışma gerilimi, 6 kV darbe dayanımı ve -40 ile +70 °C çalışma ortamı özellikleriyle endüstriyel panolara uygundur.
Teknik & Donanım Özellikleri
| Marka / Seri | Siemens SIRIUS 3RU2 |
|---|---|
| Ürün tipi | Termik Röle |
| Ürün kodu | 3RU2116-1CB0 |
| Ayarlanabilir akım aralığı | 1,8-2,5 A |
| Ana devre | 3 kutup |
| Açma sınıfı | Class 10 |
| Koruma fonksiyonu | Aşırı yük ve faz kaybı koruması |
| Yardımcı kontak | 1NO + 1NC, entegre |
| Çalışma gerilimi | 690 V AC, 50/60 Hz |
| Motor gücü | AC-3'te 400 V: 0,75 kW; 500 V: 1,1 kW; 690 V: 1,5 kW |
| Montaj tipi | S00 boy kontaktöre doğrudan montaj |
| Bağlantı tipi | Ana ve yardımcı devrede vidalı terminal |
| Ana devre iletken kesiti | 2 x (0,5-1,5 mm²), 2 x (0,75-2,5 mm²) veya 2 x 4 mm² |
| Yardımcı devre iletken kesiti | 2 x (0,5-1,5 mm²) veya 2 x (0,75-2,5 mm²) |
| Terminal sıkma torku | 0,8-1,2 N·m |
| Boyutlar (Y x G x D) | 76 x 45 x 70 mm |
| Çalışma sıcaklığı | -40 ile +70 °C |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Termik Röle ayarını motor etiketindeki nominal akıma göre yapın; kablo kesiti, terminal tipi ve sıkma torkunu üretici değerleri içinde uygulayın. NC yardımcı kontağı kontaktör bobin devresine seri bağlayarak açmada motoru durdurabilir, NO yardımcı kontağı ise arıza lambası veya PLC dijital girişinde kullanabilirsiniz. Bu ürün kısa devre koruma cihazı değildir; besleme hattında uygun motor koruma şalteri veya sigorta ile koordinasyon sağlanmalıdır.
Sıkça Sorulan Sorular
Bu Termik Röle 18-25 A mı?
Hayır. 3RU2116-1CB0 için doğrulanmış ayar aralığı 1,8-2,5 A'dır. 18-25 A motor devreleri için bu model tercih edilmemelidir.
Termik Röle hangi kontaktörlerle kullanılmalıdır?
Ürün, S00 boy uyumlu kontaktörlere doğrudan montaj için tasarlanmıştır. Sipariş öncesinde mevcut kontaktörün gövde boyu ve mekanik uyumluluğu kontrol edilmelidir.
Yardımcı kontaklar hangi amaçla kullanılır?
1NC kontak açma halinde kontaktör bobinini devreden çıkarmak; 1NO kontak ise termik açma bilgisini ikaz, alarm veya otomasyon devresine göndermek için kullanılır.
Reset seçeneği ne sağlar?
Manuel reset, arıza sebebi giderilmeden motorun yeniden çalışmasını önlemeye yardımcı olur. Otomatik reset ise proses gereksinimine uygun uygulamalarda kullanılmalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Siemens 3RU2116-1CB0 ürününü mağazamızdan orijinal ambalajında, adınıza faturalı ve üretici/distribütör garanti koşullarıyla temin edebilirsiniz. Stoklarımızdan sevk edilen ürünlerde, doğru model seçimi için teknik destek ekibimiz motor akımı ve kontaktör uyumluluğu konusunda yardımcı olur.
