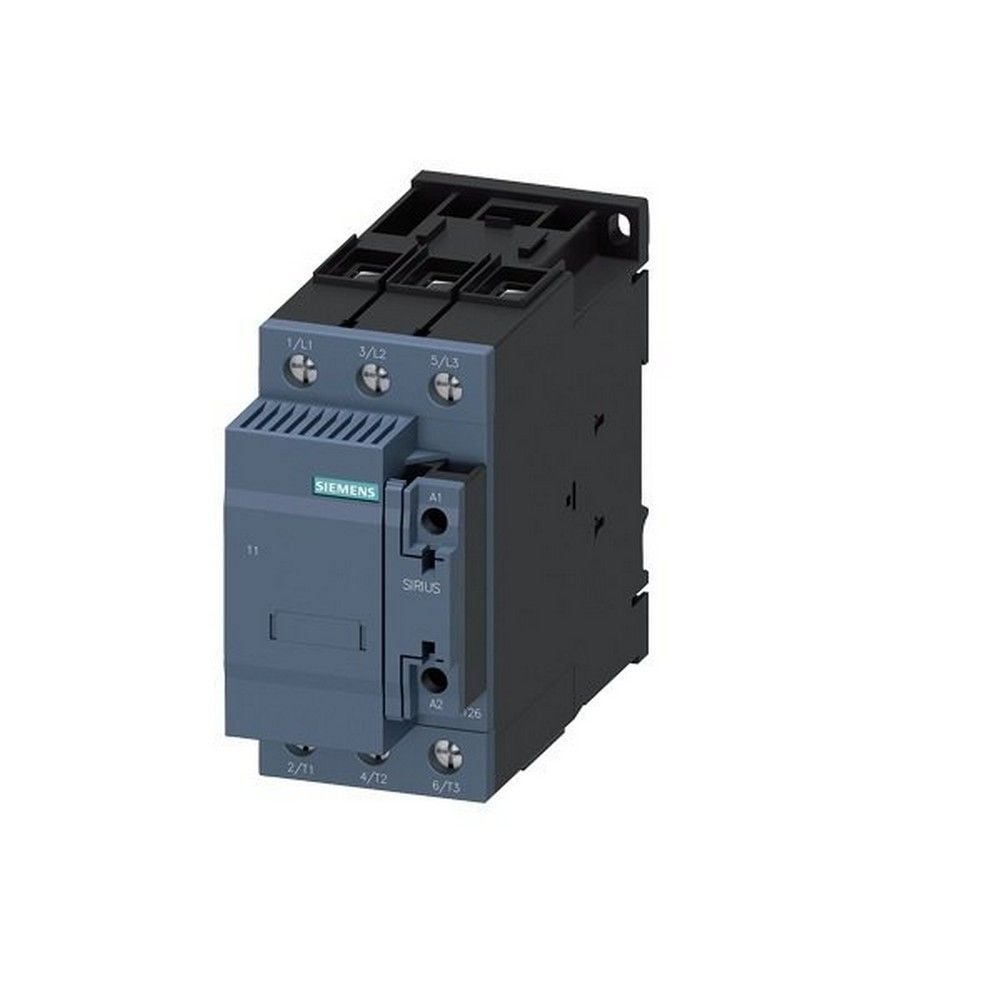

SIEMENS 3RT2636-1AP03 3RT2 SERİSİ KONDANSATÖR KONTAKTÖRÜ, 400 V AC, 17..50KVAR, 1NO+1NC, BOY S2
KDV Dahildir.
x
1.128,06 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RT2636-1AP03 3RT2 SERİSİ KONDANSATÖR KONTAKTÖRÜ, 400 V AC, 17..50KVAR, 1NO+1NC, BOY S2 |
| Stok Kodu | 3RT2636-1AP03 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
SIEMENS 3RT2636-1AP03 Kondansatör Kontaktörü, 400 V AC kompanzasyon panolarında 17-50 kVAr aralığındaki kondansatör kademelerini güvenle anahtarlamak üzere tasarlanmış SIRIUS 3RT26 serisi bir şalt ürünüdür. AC-6b kullanım sınıfı sayesinde kapasitif yüklerin oluşturduğu yüksek anahtarlama zorlanmalarına uygun çözüm sunar.
Entegre ön şarj dirençleri ve önde kapanan yardımcı kontak yapısı, kondansatör devreye girerken oluşan ani şarj akımını sınırlandırmaya yardımcı olur. Bu Kondansatör Kontaktörü; merkezi kompanzasyon panoları, üretim tesisleri, ticari yapılar ve reaktif güç kontrol sistemlerinde güvenilir kademe anahtarlaması için tercih edilir.
Öne Çıkan Üstün Özellikler & Avantajları
- AC-6b kapasitif yük anahtarlaması: Kondansatör Kontaktörü, 400 V AC şebekede 17-50 kVAr reaktif güç kademeleri için uygundur.
- Ön şarj dirençli tasarım: Kondansatörlerin ilk enerjilenmesindeki hücum akımı tepesini azaltarak kontakların korunmasına katkı sağlar.
- 230 V AC kumanda bobini: 50 Hz kontrol devreleriyle uyumlu A1-A2 bobin bağlantısına sahiptir.
- 3 kutuplu güç devresi: Üç fazlı kondansatör kademelerinin dengeli anahtarlanmasını destekler.
- 1NO+1NC yardımcı kontak: Kademe geri bildirimi, kilitleme ve kumanda senaryolarında ek bağlantı esnekliği sunar.
- S2 kompakt gövde: Bu Kondansatör Kontaktörü, 35 mm DIN raya geçmeli veya pano sacına vida ile montaj imkânı verir.
Teknik & Donanım Özellikleri
| Ürün tipi | Kondansatör Kontaktörü |
|---|---|
| Seri / kullanım sınıfı | SIRIUS 3RT26 / AC-6b |
| Anma reaktif güç | 400 V AC'de 17-50 kVAr |
| Ana devre | 3 kutup |
| Kumanda bobini | 230 V AC, 50 Hz |
| Yardımcı kontak | 1NO + 1NC |
| İzolasyon gerilimi | Ana ve yardımcı devrede 690 V |
| Darbe dayanım gerilimi | Ana ve yardımcı devrede 6 kV |
| AC-6b anahtarlama frekansı | 400 V'ta maksimum 100 işlem/saat |
| Mekanik / elektriksel ömür | Tipik 3.000.000 / 200.000 çalışma |
| Montaj | 35 mm DIN ray veya vida ile montaj |
| Boyutlar | 114 x 65 x 130 mm |
| Ana devre kablo kesiti | 1 x 1-50 mm² veya 2 x 1-35 mm² |
| Önerilen ana devre kısa devre koruması | Tip 1 koordinasyonda gG 160 A |
| Ön yüz koruma sınıfı | IP20 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montajdan önce pano enerjisini tamamen kesin ve kilitleme prosedürünü uygulayın. Güç girişlerini L1-L2-L3, kondansatör kademe çıkışlarını T1-T2-T3 uçlarına; kumanda beslemesini A1-A2 terminallerine proje şemasına uygun biçimde bağlayın. Bu Kondansatör Kontaktörü için yan yana montajda ve topraklı metal parçalara yakın yerleşimde en az 10 mm yan boşluk bırakın; Kondansatör Kontaktörü için iletken kesitini pano akımı, ortam sıcaklığı ve koruma koordinasyonuna göre seçin.
Sıkça Sorulan Sorular
Bu Kondansatör Kontaktörü hangi kondansatör gücünde kullanılır?
Bu Kondansatör Kontaktörü, 400 V AC şebekede 17-50 kVAr aralığındaki kondansatör kademeleri için tasarlanmıştır.
Bobin besleme gerilimi ve yardımcı kontak yapısı nedir?
230 V AC, 50 Hz bobin beslemesine ve 1NO+1NC entegre yardımcı kontak yapısına sahiptir.
Montaj ve güç bağlantısı nasıl yapılır?
35 mm DIN raya geçmeli veya pano sacına vida ile monte edilir. Ana devre, yardımcı devre ve bobin bağlantıları vidalı terminaller üzerinden yapılır.
Ürün orijinal mi ve garanti kapsamında mı?
Mağazamızdan orijinal ambalajında, adınıza faturalı olarak temin edilir; üretici ve distribütör garanti koşulları kapsamındadır.
Orijinallik, Garanti & Sevkiyat Güvencesi
SIEMENS 3RT2636-1AP03, mağazamızdan orijinal ürün güvencesiyle sunulur. Siparişleriniz ürün ambalajı kontrol edilerek, adınıza faturalı şekilde sevk edilir. Projenize uygun ürün seçimi için teknik ekibimizden destek alabilirsiniz.
