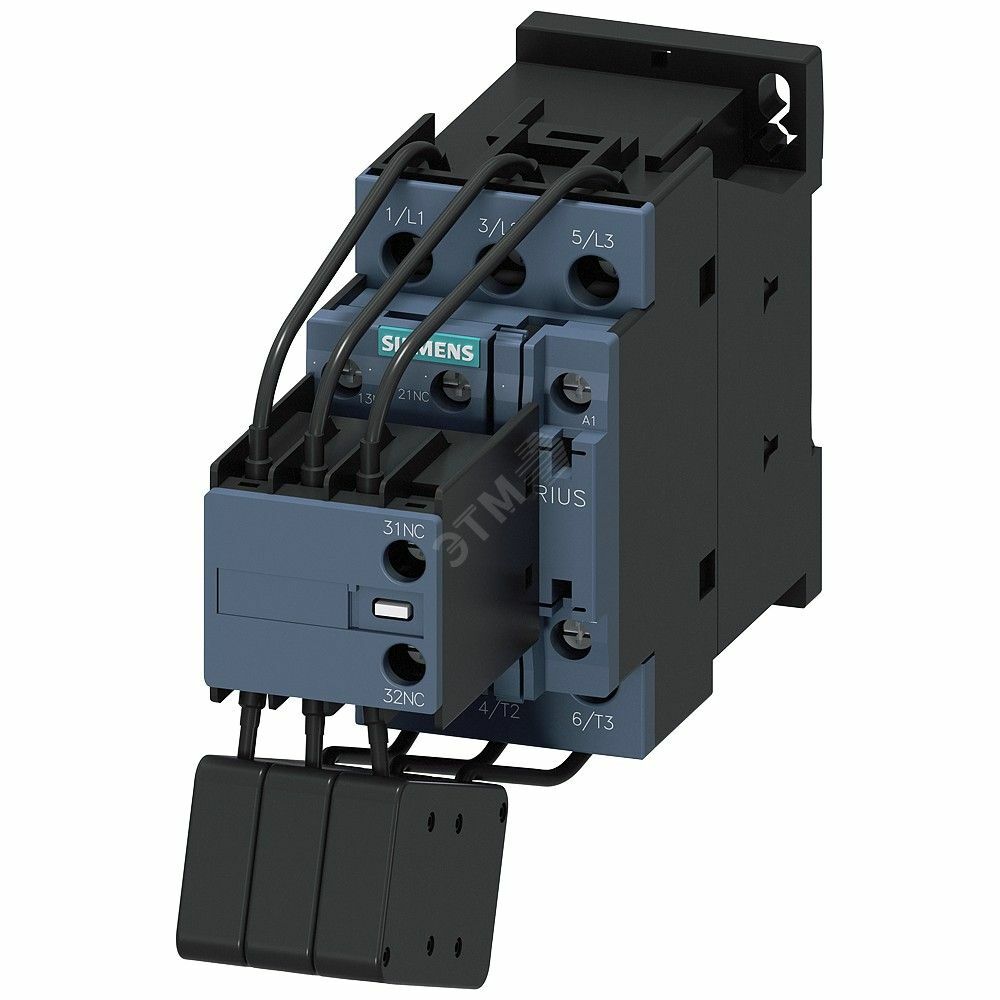

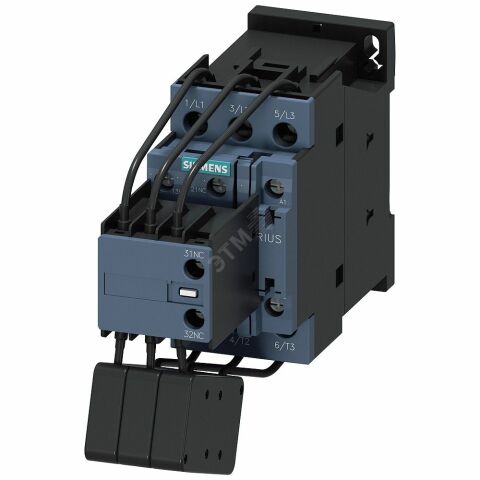

SIEMENS 3RT2627-1AP05 3RT2 SERİSİ KONDANSATÖR KONTAKTÖRÜ, 400 V AC, 8..25KVAR, 1NO+2NC, BOY S0
KDV Dahildir.
x
564,09 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RT2627-1AP05 3RT2 SERİSİ KONDANSATÖR KONTAKTÖRÜ, 400 V AC, 8..25KVAR, 1NO+2NC, BOY S0 |
| Stok Kodu | 3RT2627-1AP05 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
SIEMENS 3RT2627-1AP05 Kondansatör Kontaktörü, kompanzasyon panolarındaki kapasitif yüklerin kontrollü şekilde devreye alınması için geliştirilmiş SIRIUS 3RT26 serisi bir şalt ürünüdür. 400 V AC şebekede 8-25 kVAr kondansatör kademeleri için AC-6b kullanım kategorisinde çalışır. Üç kutuplu ana devresi, 230 V AC 50 Hz bobini ve S0 gövde yapısıyla fabrika, ticari tesis, pompa istasyonu, üretim hattı ve merkezi kompanzasyon panolarında güvenilir kademe anahtarlaması sağlar.
Standart motor kontaktörlerinden farklı olarak bu Kondansatör Kontaktörü, kondansatör devreye alma anında oluşan yüksek şarj akımını yönetmeye yardımcı olan ön şarj dirençleriyle donatılmıştır. Önden çalışan kontaklar sayesinde dirençler ana kontaklardan önce devreye girer; ani akım piki sönümlendikten sonra ana kontaklar yükü taşır. Bu çalışma prensibi, kapasitif yük anahtarlamasında kontak zorlanmasını azaltmaya yardımcı olur.
Öne Çıkan Kondansatör Kontaktörü Avantajları
- AC-6b kullanım kategorisi: 400 V AC'de 8-25 kVAr kondansatör yükleri için özel anahtarlama yapısı sunar.
- 230 V AC bobin: 50 Hz kumanda gerilimine sahip kompanzasyon panolarıyla uyumludur.
- Ön şarj direnç sistemi: Bu Kondansatör Kontaktörü, devreye alma akım piklerinin etkisini azaltmaya yardımcı olur.
- 1NO+2NC yardımcı kontak: Kumanda, kilitleme ve durum bilgisi ihtiyaçları için yardımcı devre esnekliği sağlar.
- Kompakt S0 gövde: 45 mm genişlik, pano içi yerleşimde alan verimliliği sağlar.
- Vidalı terminaller: Ana, yardımcı ve bobin devrelerinde sağlam bağlantı imkânı verir.
Teknik & Donanım Özellikleri
| Marka / Seri | SIEMENS SIRIUS 3RT26 |
|---|---|
| Ürün tipi | Kondansatör Kontaktörü |
| Ürün kodu | 3RT2627-1AP05 |
| Kullanım kategorisi | AC-6b |
| Ana devre | 3 kutup, 3NO |
| Reaktif güç kapasitesi | 400 V AC'de 8-25 kVAr |
| Diğer gerilimlerde kapasite | 230 V'ta 5-14 kVAr; 500 V'ta 10-31 kVAr; 690 V'ta 14-43 kVAr |
| Anma çalışma akımı | AC-6b'de 36 A, 690 V AC, 60 °C |
| Bobin gerilimi | 230 V AC, 50 Hz |
| Bobin çalışma aralığı | 0,8-1,1 x Us |
| Yardımcı kontak | 1NO + 2NC |
| Yardımcı kontak akımı | AC-12'de 10 A; AC-15'te 230 V'ta 6 A, 400 V'ta 3 A |
| Yalıtım gerilimi | 690 V |
| Darbe dayanım gerilimi | 6 kV |
| Koruma sınıfı | Ön yüz ve terminaller IP20 |
| Montaj | 35 mm DIN raya geçmeli veya vidalı montaj |
| Ölçüler | 135 x 45 x 155 mm |
| Ana devre bağlantı kesiti | 1-10 mm² |
| Yardımcı devre bağlantı kesiti | 0,5-4 mm² |
| Çalışma sıcaklığı | -25 °C ile +60 °C |
| Mekanik ömür | Tipik 3.000.000 anahtarlama |
| Elektriksel ömür | 200.000 anahtarlama |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Kondansatör Kontaktörü pano içerisinde dikey montaj yüzeyine yerleştirilmeli; yan yana cihazlar ve topraklı bölümler için üreticinin öngördüğü 10 mm yan açıklık korunmalıdır. L1-L2-L3 girişleri ile T1-T2-T3 çıkışları proje şemasına göre bağlanmalı, A1-A2 bobin uçlarına yalnızca 230 V AC 50 Hz kumanda gerilimi uygulanmalıdır. 400 V AC'de 25 kVAr üst sınırına yaklaşan uygulamalarda ana devre iletken kesiti, sigorta koordinasyonu, ortam sıcaklığı ve reaktörlü kompanzasyon tasarımı mutlaka proje hesabına göre kontrol edilmelidir.
Sıkça Sorulan Sorular
SIEMENS 3RT2627-1AP05 hangi kondansatör gücü için uygundur?
Bu Kondansatör Kontaktörü, 400 V AC şebekede 8-25 kVAr aralığındaki kondansatör yükleri için uygundur. Seçim yapılırken kademe gücü, gerçek şebeke gerilimi ve ortam sıcaklığı birlikte değerlendirilmelidir.
Kondansatör Kontaktörü kompanzasyon panosunda neden tercih edilir?
Ön şarj dirençli özel yapısı, kondansatörlerin devreye girerken oluşturduğu ani şarj akımının ana kontaklara doğrudan yük olmasını azaltmaya yardımcı olur. Bu nedenle kapasitif yüklerde standart kontaktör yerine tercih edilir.
Bağlantı ve montaj tipi nasıldır?
Ürün 35 mm DIN raya geçmeli veya vidalı olarak monte edilir. Ana devre, yardımcı devre ve bobin bağlantıları vidalı terminallerden yapılır; bağlantıdan önce enerji tamamen kesilmeli ve sıkma işlemi uygun ekipmanla gerçekleştirilmelidir.
Ürün orijinal mi ve garantisi nedir?
Mağazamızdan temin edilen ürünler orijinal ambalajında, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
SIEMENS 3RT2627-1AP05 Kondansatör Kontaktörü, mağazamızdan ürün kodu kontrol edilerek tedarik edilir. Sipariş öncesinde 230 V AC bobin gerilimi, 400 V AC'deki kVAr değeri ve proje uyumluluğu teyit edilerek doğru ürün seçimine destek verilir.
