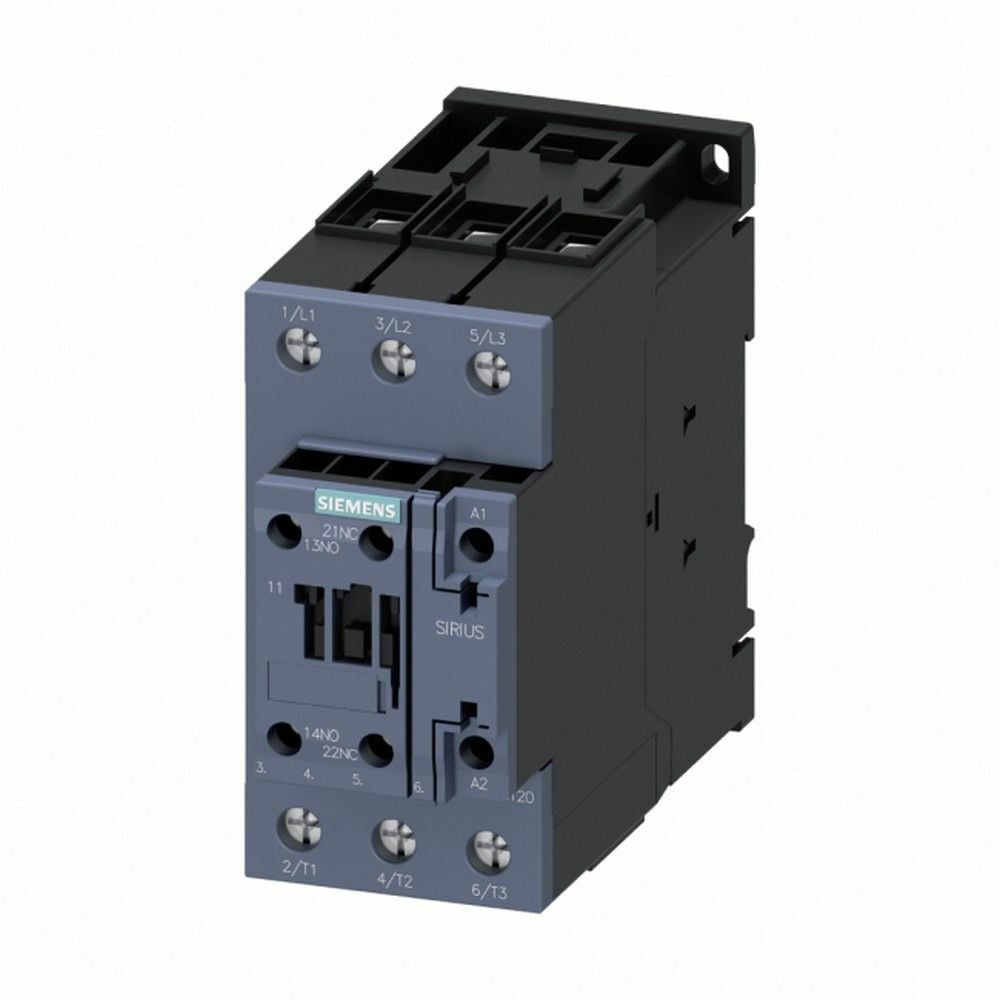

SIEMENS 3RT2036-1AP00 ÜÇ FAZLI SIRIUS KONTAKTÖR AC 230V BOBİNLİ 22 KW 1NO+1NC
KDV Dahildir.
x
543,46 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RT2036-1AP00 ÜÇ FAZLI SIRIUS KONTAKTÖR AC 230V BOBİNLİ 22 KW 1NO+1NC |
| Stok Kodu | 3RT2036-1AP00 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Siemens Kontaktör, SIRIUS 3RT2 serisinin üç kutuplu S2 gövde sınıfında yer alan güç kontaktörüdür. 400 V AC-3 motor uygulamalarında 51 A ve 22 kW anahtarlama kapasitesi sunar. 230 V AC bobini sayesinde motor kumanda devrelerinde, pompa ve fan panolarında, kompresör sistemlerinde, konveyörlerde, HVAC uygulamalarında ve makine otomasyon panolarında güvenilir açma-kapama kontrolü sağlar.
Siemens Kontaktör üzerinde bulunan 1NO+1NC yardımcı kontak yapısı; mühürleme devresi, çalışma geri bildirimi, elektriksel kilitleme ve PLC kumanda sinyallerinin oluşturulmasına yardımcı olur. Vida bağlantılı ana ve yardımcı terminaller, pano imalatında kontrollü kablolama ve servis kolaylığı sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- 400 V AC-3 kategorisinde 51 A ve 22 kW motor anahtarlama kapasitesi.
- 230 V AC, 50 Hz kontrol bobini ve 0,8-1,1 aralığında çalışma gerilimi toleransı.
- Üç kutuplu ana kontak yapısı ve 1NO+1NC yardımcı kontak düzeni.
- S2 gövde ölçüsü, vida bağlantılı terminaller ve 35 mm DIN rayı montajı.
- AC-3 kullanımında saatte 800 çevrime kadar çalışma frekansı.
- Ön yüzde IP20 koruma ve parmak temasına karşı güvenli yapı.
Teknik & Donanım Özellikleri
| Marka | Siemens |
|---|---|
| Seri | SIRIUS 3RT2 |
| Ürün tipi | Güç kontaktörü |
| Model | 3RT2036-1AP00 |
| Ana kontak yapısı | 3 kutuplu |
| AC-3 anma akımı | 51 A, 400 V ve 500 V |
| AC-3 motor gücü | 22 kW, 400 V |
| AC-3 çalışma gerilimi | Maksimum 690 V |
| Bobin gerilimi | 230 V AC, 50 Hz |
| Yardımcı kontaklar | 1NO+1NC |
| Yardımcı kontak AC-15 | 230 V’ta 10 A |
| Gövde ölçüsü | S2 |
| Montaj | 35 mm DIN rayı veya vida ile montaj |
| Ürün ölçüleri | 114 x 55 x 130 mm |
| Ana kontak kablo kesiti | 1 x 1-50 mm² veya 2 x 1-35 mm²; yüksüklü çok telli 1 x 1-35 mm² veya 2 x 1-25 mm² |
| Yardımcı kontak kablo kesiti | 0,5-2,5 mm² |
| Bobin çekme gücü | 190 VA |
| Bobin tutma gücü | 16 VA |
| Mekanik ömür | Tipik 10.000.000 çalışma çevrimi |
| Çalışma sıcaklığı | -25 °C ile +60 °C |
| Ön yüz koruma sınıfı | IP20 |
| Ağırlık | 0,989 kg |
| Yalıtım gerilimi | 690 V |
| Darbe dayanım gerilimi | 6 kV |
| Kısa devre koordinasyonu | Tip 1 için gG 160 A veya aM 80 A; Tip 2 için gG 80 A veya aM 50 A, 690 V ve 100 kA referans koşullarında |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Siemens Kontaktör montajında önce A1-A2 bobin uçlarına uygulanacak 230 V AC kumanda gerilimini doğrulayın. Ana güç bağlantılarını L1-L2-L3 giriş ve T1-T2-T3 çıkış düzenine göre yapın; motor koruma rölesi, kısa devre koruma elemanı ve kablo kesiti motor etiket akımına göre seçilmelidir. 114 x 55 x 130 mm gövde ölçülerine ek olarak ön, üst ve alt tarafta en az 10 mm servis ve havalandırma boşluğu bırakılması önerilir. Klemens sıkma işlemi, kullanılan terminal ve kablo pabucunun üretici tork değerlerine uygun şekilde yapılmalıdır.
Sıkça Sorulan Sorular
Siemens Kontaktör 22 kW motorlarda kullanılabilir mi?
Evet. Siemens Kontaktör, 400 V AC-3 kullanım kategorisinde 22 kW ve 51 A değerine sahiptir. Motorun gerçek çalışma akımı ve kalkış koşulları ayrıca kontrol edilmelidir.
Bobin gerilimi kaç volttur?
Bobin gerilimi 50 Hz frekansta 230 V AC’dir. 24 V AC veya 24 V DC kumanda devreleri için farklı bobin gerilimli model seçilmelidir.
Yardımcı kontak sayısı nedir?
Üründe bir normalde açık ve bir normalde kapalı yardımcı kontak bulunur. Bu 1NO+1NC yapı, mühürleme ve durum geri bildirimi devreleri için uygundur.
Ürün orijinal ambalajlı ve faturalı mı gönderilir?
Mağazamızdan temin edilen Siemens Kontaktör, orijinal ambalajında, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız, Siemens 3RT2036-1AP00 ürününü model kodu ve teknik özellikleri kontrol edilmiş şekilde sunar. Ürünlerimiz orijinal ambalajlı, adınıza faturalı ve garanti koşulları belirtilmiş olarak hazırlanır. Sevkiyat öncesinde 230 V AC bobin, 22 kW güç sınıfı, 1NO+1NC yardımcı kontak ve ürün kodu kontrol edilerek güvenli paketleme ile gönderim yapılır.
