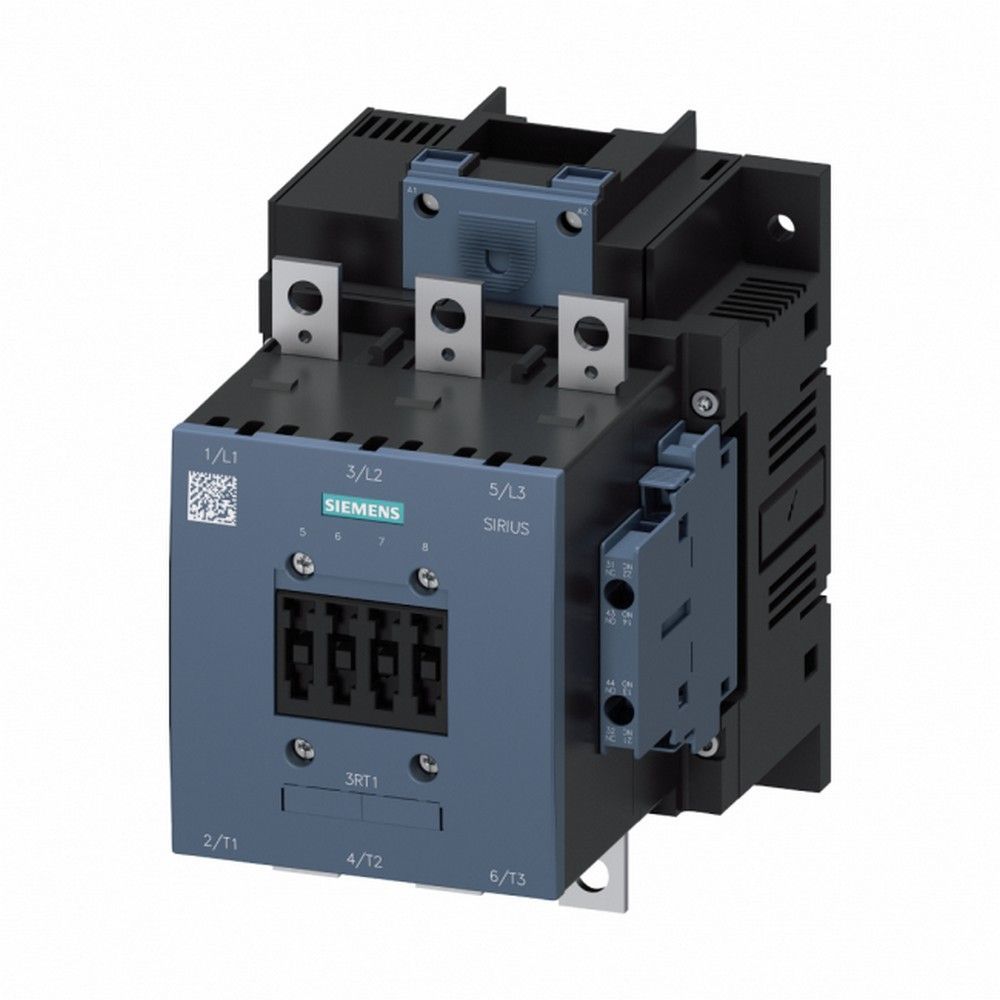

SIEMENS 3RT1055-6AP36 ÜÇ FAZLI SIRIUS KONTAKTÖR AC/DC 230V BOBİNLİ 75 KW 2NO+2NC
KDV Dahildir.
x
1.953,74 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RT1055-6AP36 ÜÇ FAZLI SIRIUS KONTAKTÖR AC/DC 230V BOBİNLİ 75 KW 2NO+2NC |
| Stok Kodu | 3RT1055-6AP36 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
SIEMENS 3RT1055-6AP36, üç fazlı asenkron motorların ve yüksek güçlü endüstriyel yüklerin anahtarlanması için geliştirilmiş SIRIUS serisi bir Güç Kontaktörü çözümüdür. 400 V AC-3 kullanım kategorisinde 150 A ve 75 kW anma değerleri; pompa, fan, kompresör, konveyör, HVAC, makine ve proses panolarında güvenilir motor kumandası sağlar.
220-240 V AC/DC bobin yapısı, AC veya DC kumanda gerilimi bulunan otomasyon panolarında esnek kullanım sunar. S6 gövde sınıfındaki bu Güç Kontaktörü, ana devrede bara tipi bağlantı, kumanda ve yardımcı devrelerde vida tipi klemens yapısıyla yüksek akımlı pano uygulamalarına uyarlanmıştır.
Öne Çıkan Üstün Özellikler & Avantajları
- Güç Kontaktörü kapasitesi: 400 V AC-3 kategorisinde 150 A ve 75 kW motor kumandası.
- AC/DC bobin: 220-240 V kontrol beslemesi ve 50-60 Hz AC çalışma uyumluluğu.
- Yardımcı kontaklar: 2NO+2NC yapısı ile kilitleme, sinyalizasyon ve PLC geri bildirimi.
- Bağlantı yapısı: Ana devrede bara bağlantısı, bobin ve yardımcı devrelerde vida tipi klemens.
- Mekanik dayanım: Tipik 10.000.000 çevrime kadar mekanik servis ömrü.
- Bobin koruması: Varistörlü darbe sönümleme yapısı sayesinde kumanda devresinde daha kontrollü anahtarlama.
Güç Kontaktörü seçim avantajı
Yüksek akım ve motor gücü gerektiren projelerde 3RT1055-6AP36; bobin gerilimi, yardımcı kontak sayısı ve bağlantı biçimini tek gövdede birleştirerek pano tasarımını sadeleştirir.
Teknik & Donanım Özellikleri
| Ürün kodu | 3RT1055-6AP36 |
|---|---|
| Ürün tipi | Güç Kontaktörü |
| Ürün ailesi | SIRIUS 3RT1 |
| Kontaktör boyutu | S6 |
| Ana kontak yapısı | 3 kutuplu, 3 ana NO kontak |
| AC-3 anma akımı | 150 A / 400 V |
| AC-1 anma akımı | 185 A / 40 °C, 160 A / 60 °C |
| Motor gücü | 75 kW / 400 V AC-3 |
| AC-4 çalışma akımı | 68 A / 400 V, yaklaşık 200.000 çevrim için |
| Bobin gerilimi | 220-240 V AC/DC, 50-60 Hz AC |
| Bobin çalışma aralığı | 0,8-1,1 x anma gerilimi |
| Bobin darbe sönümleme | Varistör |
| Yardımcı kontaklar | 2NO+2NC |
| Yardımcı kontak kapasitesi | AC-15: 6 A / 230 V, 3 A / 400 V |
| Ana devre bağlantısı | Bağlantı barası, 17 mm genişlik, 3 mm kalınlık |
| Ana iletken kesiti | Çok telli 25-120 mm² |
| Yardımcı ve kontrol iletkeni | Katı veya çok telli 0,5-4 mm²; yüksüklü ince telli 0,5-2,5 mm² |
| Montaj tipi | Vida ile sabitleme, yan yana montaja uygun |
| Ölçüler | 120 mm genişlik x 172 mm yükseklik x 170 mm derinlik |
| Ön koruma sınıfı | IP00 |
| Çalışma sıcaklığı | -25 °C ile +60 °C |
| Maksimum montaj yüksekliği | 2.000 m |
| İzolasyon gerilimi | Ana devre 1.000 V, yardımcı devre 500 V |
| Darbe dayanımı | Ana devre 8 kV, yardımcı devre 6 kV |
| Ağırlık | Yaklaşık 3,36 kg |
| Ana devre kısa devre koordinasyonu | Tip 1: gG 355 A; Tip 2: gG 315 A veya aM 200 A seçenekleri, ilgili gerilim ve koordinasyon şartlarına göre |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu sınıftaki Güç Kontaktörü DIN raya değil, pano yüzeyine vida ile sabitlenir. 120 x 172 x 170 mm gövde ölçüsüne göre montaj alanı bırakılmalı; canlı ve topraklı bölümlere olan mesafeler üretici montaj verilerine göre korunmalıdır. Ana devre bağlantısında uygun bara veya pabuç kullanılmalı, 25-120 mm² iletken kesiti ve bağlantı yüzeyleri proje akımına göre seçilmelidir. Bobin ve yardımcı kontak bağlantıları enerjisiz durumda yapılmalı, ana devre ile kumanda devresi ayrı ayrı kontrol edilmelidir. 75 kW motorlarda kontaktör tek başına motor koruması sağlamadığından, uygun aşırı yük rölesi ve kısa devre koruma elemanları mutlaka projeye dahil edilmelidir.
Sıkça Sorulan Sorular
Bu Güç Kontaktörü hangi motor gücü için uygundur?
Bu Güç Kontaktörü, 400 V AC-3 kullanım kategorisinde 150 A ve 75 kW anma motor gücü için tasarlanmıştır. Motorun gerçek çalışma akımı, yol verme şekli ve kullanım kategorisi ayrıca değerlendirilmelidir.
220-240 V AC/DC bobin ne avantaj sağlar?
Bobin, 220-240 V aralığında hem AC hem de DC kumanda beslemesiyle çalışabilir. Bu özellik farklı kontrol devreleri ve otomasyon panolarında uygulama esnekliği sağlar.
Yardımcı kontak yapısı nedir?
Ürün üzerinde 2 normalde açık ve 2 normalde kapalı yardımcı kontak bulunur. Bu kontaklar elektriksel kilitleme, çalışma sinyali, arıza bildirimi ve kontrol sistemi geri beslemesi için kullanılabilir.
Ana bağlantı için hangi iletken kesiti kullanılmalıdır?
Ana devrede çok telli 25-120 mm² iletken aralığı, yardımcı devrelerde ise ürün teknik sınırlarına uygun 0,5-4 mm² iletken aralığı kullanılabilir. Kesit seçimi akım, ortam sıcaklığı, döşeme şekli ve pano kısa devre hesabıyla birlikte yapılmalıdır.
