SIEMENS 3RH2911-1AA01 YARDIMCI KONTAK BLOKLARI 3RT2 ÜZERİNE TAKILABİLEN TİPLER BOY:S00 VE S0 1NC
KDV Dahildir.
x
24,73 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RH2911-1AA01 YARDIMCI KONTAK BLOKLARI 3RT2 ÜZERİNE TAKILABİLEN TİPLER BOY:S00 VE S0 1NC |
| Stok Kodu | 3RH2911-1AA01 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

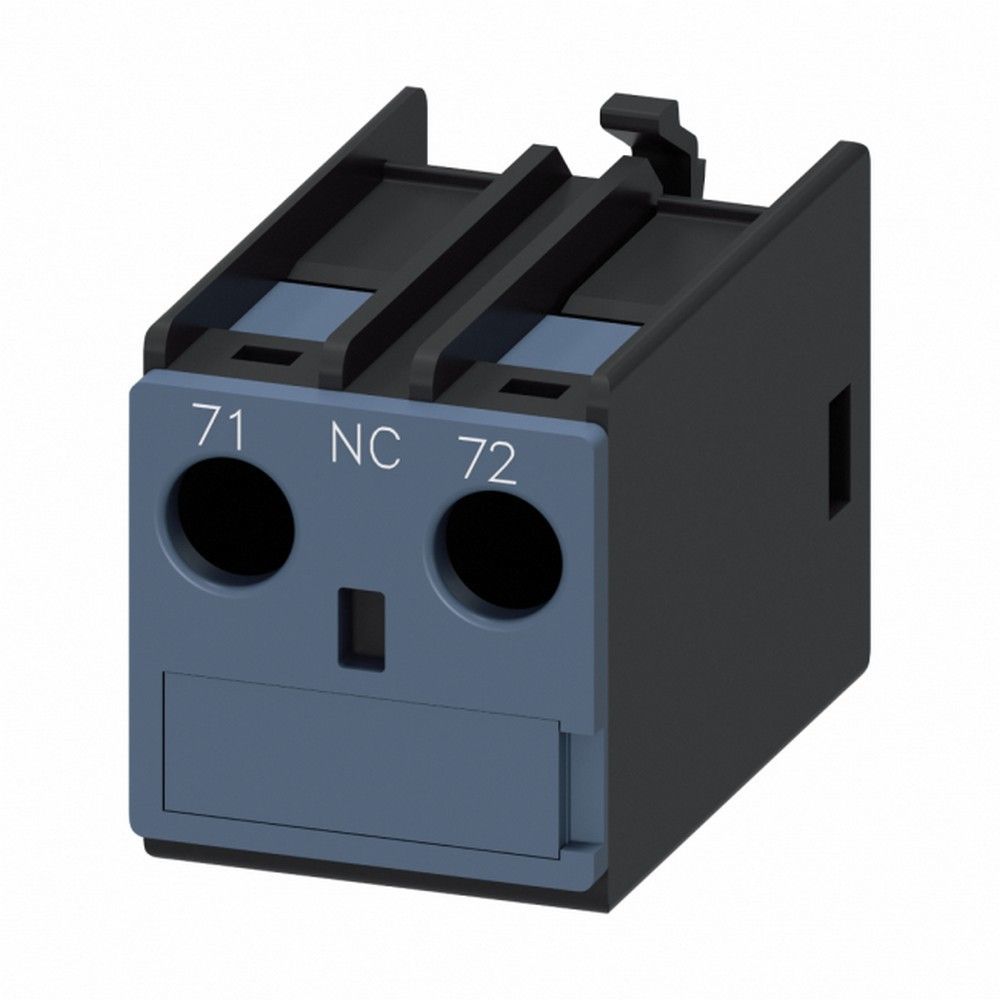

SIEMENS 3RH2911-1AA01 Yardımcı Kontak Bloğu, SIRIUS 3RT2 serisi S00 ve S0 boy kontaktörlerin ön yüzüne takılarak kumanda devresine ek bir normalde kapalı kontak kazandırır. 71-72 terminal numaralı 1NC yapı; kontaktör enerjisiz durum izleme, elektriksel kilitleme, arıza zinciri, PLC dijital girişleri ve durum lambası devrelerinde güvenilir sinyal üretmek için tercih edilir.
Önden geçmeli yapıya sahip bu Yardımcı Kontak Bloğu, kontaktörün mevcut yardımcı kontak kapasitesini pano yerleşimini büyütmeden artırmaya yardımcı olur. Vidalı terminal bağlantısı sayesinde saha kablolamasında düzenli ve servis dostu bir çözüm sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- 1NC Yardımcı Kontak Bloğu: Normalde kapalı kontak yapısı ile emniyet, kilitleme ve geri bildirim devrelerine uygundur.
- 71-72 terminal tanımı: Kumanda şemasında hızlı devre takibi ve hata bulma kolaylığı sağlar.
- Önden snap-on montaj: Uyumlu kontaktörün ön yüzüne pratik şekilde takılır.
- Vidalı terminal bağlantısı: 0,5-2,5 mm² iletken kesitleriyle düzenli bağlantı imkânı verir.
- 10 A çalışma kapasitesi: Endüstriyel kumanda devrelerinde yardımcı sinyal anahtarlama ihtiyacını karşılar.
- Kompakt gövde: 23,6 x 27,5 x 38,6 mm ölçüleriyle pano içi alan kullanımını destekler.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Ürün tipi | Önden montajlı Yardımcı Kontak Bloğu |
| Model | 3RH2911-1AA01 |
| Kontak düzeni | 1NC, ani açmalı |
| Terminal numarası | 71-72 |
| Uyumlu kontaktör boyu | 3RT2 S00 ve S0 |
| Montaj yeri | Kontaktör ön yüzü |
| Montaj şekli | Snap-on geçmeli montaj |
| Bağlantı tipi | Üstten girişli vidalı terminal |
| Bağlanabilir iletken kesiti | 0,5-2,5 mm² |
| Çalışma akımı | 10 A |
| AC-15 kullanım değeri | 230 V'ta 6 A, 400 V'ta 3 A, 690 V'ta 1 A |
| Anma yalıtım gerilimi | 690 V |
| Anma darbe dayanım gerilimi | 6 kV |
| Ön yüz koruma sınıfı | IP20 |
| Mekanik ömür | Tipik 10.000.000 anahtarlama |
| Elektriksel ömür | AC-15, 230 V'ta tipik 200.000 anahtarlama |
| Çalışma sıcaklığı | -25 °C ile +60 °C |
| Boyutlar | 23,6 x 27,5 x 38,6 mm |
| Standart fonksiyonlar | IEC 60947-4-1 ayna kontak, IEC 60947-5-1 pozitif tahrikli çalışma |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yardımcı Kontak Bloğu montajından önce ana devre ve kumanda devresinin enerjisini tamamen kesin. Ürünü kontaktörün ön yüzündeki aksesuar yuvasına tam oturacak biçimde takın; üstten kablo giriş yönü için kablo kanalında yeterli dönüş alanı bırakın. Bağlantıda 71-72 terminal numaralarını kumanda şemasıyla karşılaştırın, uygun kesitte iletken kullanın ve terminal sıkma işlemini cihaz üzerindeki üretici işaretlerine uygun gerçekleştirin.
Sıkça Sorulan Sorular
Bu Yardımcı Kontak Bloğu hangi amaçla kullanılır?
Kontaktörün çalışma durumunu kumanda devresine iletmek, elektriksel kilitleme oluşturmak veya PLC girişine durum bilgisi vermek için kullanılır.
71-72 terminali nasıl çalışır?
71-72, 1NC kontak yoludur. Kontaktörün mekanik hareketine bağlı olarak normalde kapalı kontak durumunu değiştirerek devreye geri bildirim sağlar.
Yardımcı Kontak Bloğu hangi iletken kesitleriyle bağlanabilir?
Bu Yardımcı Kontak Bloğu için 0,5-2,5 mm² aralığında solid, çok telli veya uygun yüksükle hazırlanmış iletkenler kullanılabilir.
Ürün hangi kontaktörlerle uyumludur?
3RT2 serisi S00 ve S0 boy kontaktörlerde ön yüz aksesuarı olarak kullanılır. Uygulama öncesinde ana kontaktörün gövde boyu doğrulanmalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
SIEMENS 3RH2911-1AA01, mağazamızdan ürün kodu ve ambalaj etiketi kontrol edilerek orijinal ambalajında sevk edilir. Siparişleriniz adınıza faturalı olarak hazırlanır; garanti ve teknik inceleme süreçleri üretici/distribütör prosedürlerine uygun şekilde yürütülür.
