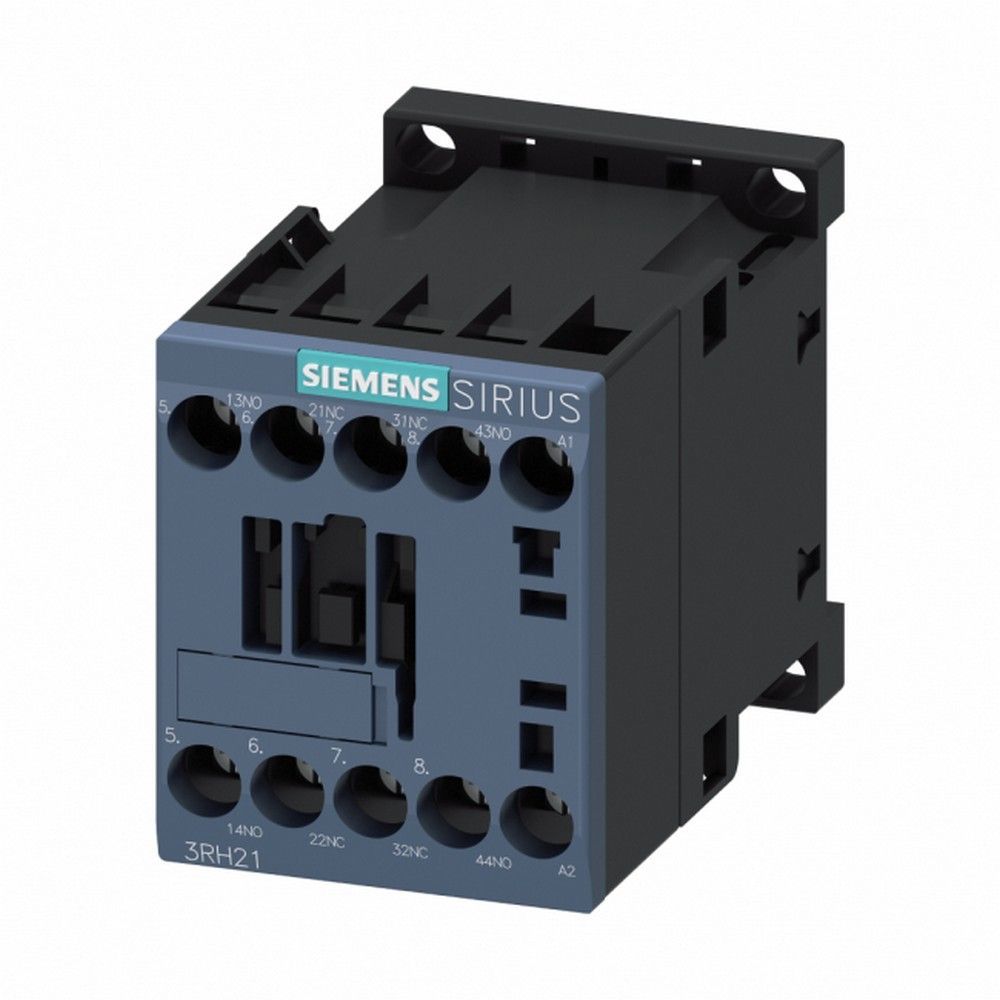

SIEMENS 3RH2140-1AP00 SIRIUS YARDIMCI KONTAKTÖR BOY S00 4NO 230 V AC
KDV Dahildir.
x
108,62 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | SIEMENS 3RH2140-1AP00 SIRIUS YARDIMCI KONTAKTÖR BOY S00 4NO 230 V AC |
| Stok Kodu | 3RH2140-1AP00 |
| Marka | SIEMENS |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
SIEMENS 3RH2140-1AP00 SIRIUS Yardımcı Kontaktör, 230 V AC bobin gerilimi ve dört normalde açık kontak yapısıyla endüstriyel kumanda devreleri için tasarlanmıştır. Kompakt S00 gövdesi; motor kumanda panoları, otomasyon sistemleri, makine kontrol panoları, sinyalizasyon devreleri ve elektrik dağıtım panolarında düzenli bir yerleşim sağlar. Bu Yardımcı Kontaktör, güç kontaktörlerinin kumanda edilmesi, çalışma bilgisinin farklı devrelere aktarılması ve yardımcı kontrol fonksiyonlarının oluşturulması için kullanılır.
4NO kontak düzeni sayesinde tek bir kumanda sinyali birden fazla yardımcı devrede değerlendirilebilir. Ürün, 230 V AC kontrol altyapısına sahip projelerde standartlaştırılmış bağlantı yapısı ve SIRIUS sistem uyumluluğu arayan pano imalatçıları için güvenilir bir tercihtir.
Öne Çıkan Üstün Özellikler & Avantajları
- 4NO kontak yapısı: Dört normalde açık kontak, kumanda ve sinyal devrelerinin esnek biçimde dağıtılmasını sağlar.
- 230 V AC bobin: 50/60 Hz kontrol devreleriyle uyumlu çalışma sunar.
- AC-15 kapasitesi: 230 V seviyesinde 10 A yardımcı devre çalışma akımı sağlar.
- Kompakt S00 boyut: 45 mm genişlik, pano içinde alan tasarrufu ve temiz montaj imkânı verir.
- Esnek montaj: 35 mm DIN raya tırnaklı veya pano yüzeyine vidalı sabitleme yapılabilir.
- Güvenilir anahtarlama: Yardımcı Kontaktör, 690 V izolasyon gerilimi ve 6 kV darbe dayanımıyla endüstriyel kumanda uygulamalarına uygundur.
Teknik & Donanım Özellikleri
| Teknik Parametre | Değer |
|---|---|
| Ürün tipi | Yardımcı Kontaktör |
| Marka / seri | SIEMENS SIRIUS 3RH2 |
| Model | 3RH2140-1AP00 |
| Kontak yapısı | 4NO, 0NC |
| Bobin gerilimi | 230 V AC |
| Bobin frekansı | 50/60 Hz |
| AC-12 çalışma akımı | Maksimum 10 A |
| AC-15 çalışma akımı | 230 V: 10 A; 400 V: 3 A; 500 V: 2 A; 690 V: 1 A |
| İzolasyon gerilimi | 690 V |
| Darbe gerilimi dayanımı | 6 kV |
| Montaj | 35 mm DIN rayı veya vidalı pano montajı |
| Bağlantı tipi | Vida terminalleri |
| Ölçüler | Yükseklik 57,5 mm; genişlik 45 mm; derinlik 73 mm |
| Çalışma sıcaklığı | -25 °C ile +60 °C |
| Ön yüz koruma sınıfı | IP20 |
| Mekanik kullanım ömrü | Tipik 30.000.000 işletim çevrimi |
| Bobin çekme gücü | 37 VA |
| Bobin tutma gücü | 5,7 VA |
| Bağlanabilir iletken kesiti | 2 x 0,5-1,5 mm²; 2 x 0,75-2,5 mm²; 2 x 4 mm² |
| Standartlar | IEC 60947-1, IEC 60947-4-1, IEC 60947-5-1 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yardımcı Kontaktör montajından önce bobin devresinin gerçekten 230 V AC olduğundan emin olunmalıdır. Ürün, 35 mm DIN raya dikey pano yüzeyinde tırnaklı olarak takılabilir veya uygun vida bağlantısıyla sabitlenebilir. Kablo uçları temiz şekilde hazırlanmalı, terminale uygun kesit seçilmeli ve bağlantılar üretici montaj değerlerine göre sıkılmalıdır. Ürün ana güç devresini anahtarlamak için değil, yardımcı ve kumanda devreleri için kullanılmalıdır. Yardımcı devre koruması, pano kısa devre hesabına ve kullanılan koruma elemanlarının koordinasyonuna göre ayrıca yapılmalıdır.
Sıkça Sorulan Sorular
SIEMENS 3RH2140-1AP00 bobin gerilimi ve kontak yapısı nedir?
Yardımcı Kontaktör, 230 V AC 50/60 Hz bobine ve 4 adet normalde açık kontağa sahiptir. AC-15 sınıfında 230 V için 10 A çalışma akımı sunar.
Ürün hangi panolarda kullanılır?
Motor kumanda panoları, otomasyon sistemleri, makine kontrol panoları ve sinyalizasyon devrelerinde kullanılır. Dört NO kontak, bir kumanda sinyalinin birden fazla devreye aktarılmasına imkân verir.
Montaj tipi ve bağlantı yapısı nasıldır?
35 mm DIN raya tırnaklı veya pano yüzeyine vidalı montaj yapılabilir. Yardımcı ve kontrol devresi bağlantıları vida terminalleri üzerinden gerçekleştirilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Yardımcı Kontaktör mağazamızdan orijinal ambalajında, adınıza faturalı ve teknik ürün bilgileri kontrol edilerek sevk edilir. Ürün, üretici ve distribütör garanti koşulları çerçevesinde temin edilir. Pano projenizde bobin gerilimi, kontak yapısı ve montaj alanı için sipariş öncesinde teknik kontrol yapılması önerilir.
