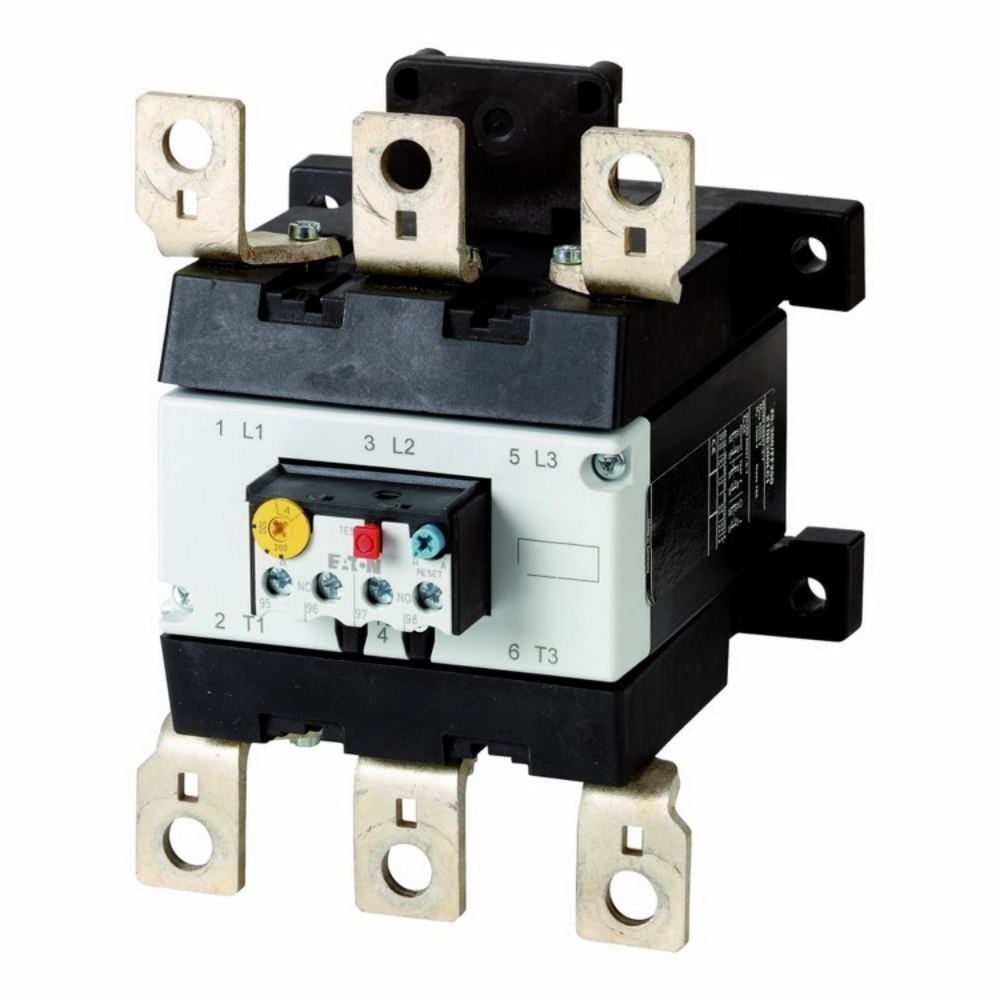

EATON Z5-70-FF250 TERMİK RÖLE (Z5) 50-70A (DILM250)
KDV Dahildir.
x
636,96 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON Z5-70-FF250 TERMİK RÖLE (Z5) 50-70A (DILM250) |
| Stok Kodu | 210070 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları | Eaton Termik Röle
EATON Z5-70/FF250, 50-70A ayarlanabilir akım aralığına sahip, yüksek güçlü üç fazlı motor devrelerinde kullanılan bimetal yapılı bir Termik Röle modelidir. 210070 katalog numaralı ürün, DILM250 güç kontaktörüyle doğrudan kullanım için geliştirilmiştir ve motorun sürekli aşırı yüklenmesine karşı kontaktör kumanda devresini açarak koruma sağlar.
Bu Termik Röle; pompa, fan, kompresör, konveyör, HVAC, üretim makineleri ve ağır hizmet motor kumanda panolarında tercih edilir. Faz kaybına duyarlı çalışma özelliği, motor fazlarından birinin kesilmesi veya dengesiz yüklenme gibi durumlarda koruma seviyesini artırır. Anahtarlama ve koruma koordinasyonunun doğru yapılması, motorun nominal akımı ile termik ayar değerinin uyumlu seçilmesine bağlıdır.
Öne Çıkan Üstün Özellikler & Avantajları | Termik Röle
- 50-70A ayar aralığı: Termik Röle ayarı, motor etiketindeki nominal akıma göre hassas biçimde yapılabilir.
- DILM250 uyumu: Kontaktöre doğrudan bağlanabilen yapı, pano içi kablolamayı ve montaj süresini azaltır.
- 1NO+1NC yardımcı kontak: Arıza sinyali, kontaktör kilitlemesi ve PLC geri bildirimi için esnek kumanda olanağı sunar.
- Class 10A açma sınıfı: IEC/EN 60947-4-1 esaslarına uygun hızlı ve kontrollü termik açma karakteristiği sağlar.
- Manuel/otomatik reset: Bakım, devreye alma ve proses güvenliği senaryolarına göre reset davranışı seçilebilir.
- Faz kaybı duyarlılığı: Üç fazlı motorlarda faz kesintisine karşı ek koruma sağlar.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EATON |
| Ürün kodu | 210070 |
| Model | Z5-70/FF250 |
| Ürün tipi | Termik Röle |
| Ayar aralığı | 50-70A |
| Uyumlu kontaktör | DILM250 |
| Yardımcı kontaklar | 1NO + 1NC |
| Açma sınıfı | Class 10A |
| Anma çalışma gerilimi, maksimum | 1000V |
| Maksimum gerilim sınıfı | 600V AC |
| Montaj tipi | Doğrudan montaj veya ayrı montaj |
| Koruma sınıfı | IP00 |
| Ölçüler | 146 x 128 x 167 mm |
| Ağırlık | 1,725 kg |
| Çalışma sıcaklığı | -25°C ile +60°C |
| Kapalı pano ortam sıcaklığı | -25°C ile +40°C |
| Ana bağlantı vidası | M10 x 35 |
| Yardımcı bağlantı vidası | M3.5 |
| Ana bağlantı sıkma torku | 18 Nm |
| Yardımcı bağlantı sıkma torku | 1,2 Nm |
| Kontrol kablosu sıyırma uzunluğu | 8 mm |
| Standartlar ve uygunluklar | IEC/EN 60947-4-1, UL, CSA, CE, VDE 0660 |
Saha & Montaj Rehberi | Termik Röle için Uzman Elektrikçi Tavsiyeleri
Termik Röle montajından önce kontaktör gövdesinin ve bağlantı arayüzünün Z5/FF250 serisiyle uyumlu olduğu kontrol edilmelidir. Akım ayarı motorun nominal çalışma akımına göre yapılmalı, kısa devre koruma elemanı ve kontaktörle koordinasyon sağlanmalıdır. Ana güç bağlantılarında M10 x 35 bağlantı elemanları 18 Nm torkla sıkılmalı; yardımcı kontak bağlantılarında 1,2 Nm değeri aşılmamalıdır. Ürün IP00 yapıda olduğundan pano içinde doğrudan temas, nem ve kirlenmeye karşı uygun muhafaza sağlanmalıdır.
Sıkça Sorulan Sorular
Termik Röle hangi akım aralığında ayarlanır?
EATON Z5-70/FF250, 50-70A arasında ayarlanır ve DILM250 güç kontaktörüyle birlikte kullanılır.
Yardımcı kontak yapısı ve reset seçeneği nedir?
Üründe 1NO ve 1NC yardımcı kontak bulunur. Manuel veya otomatik reset seçimi yapılabilir; test/kapatma butonu saha kontrolünü kolaylaştırır.
Montaj ve bağlantı torkları nedir?
Ana bağlantılarda 18 Nm, yardımcı kumanda terminallerinde 1,2 Nm sıkma torku uygulanmalıdır. Doğrudan montaj veya ayrı montaj seçeneği kullanılabilir.
Ürün orijinal ve garantili midir?
Mağazamızdan temin edilen ürünler orijinal ambalajlı, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON Z5-70/FF250 ürününü mağazamızdan orijinal ambalaj, doğrulanabilir ürün kodu ve faturalı teslimat güvencesiyle temin edebilirsiniz. Sevkiyat öncesinde model kodu 210070, barkod 4015082100704 ve ürün ambalajı kontrol edilir. Pano projenizde kontaktör uyumu, termik ayar aralığı veya bağlantı detayları hakkında teknik desteğe ihtiyaç duyarsanız uzman ekibimiz doğru ürün seçimi konusunda yardımcı olur.
