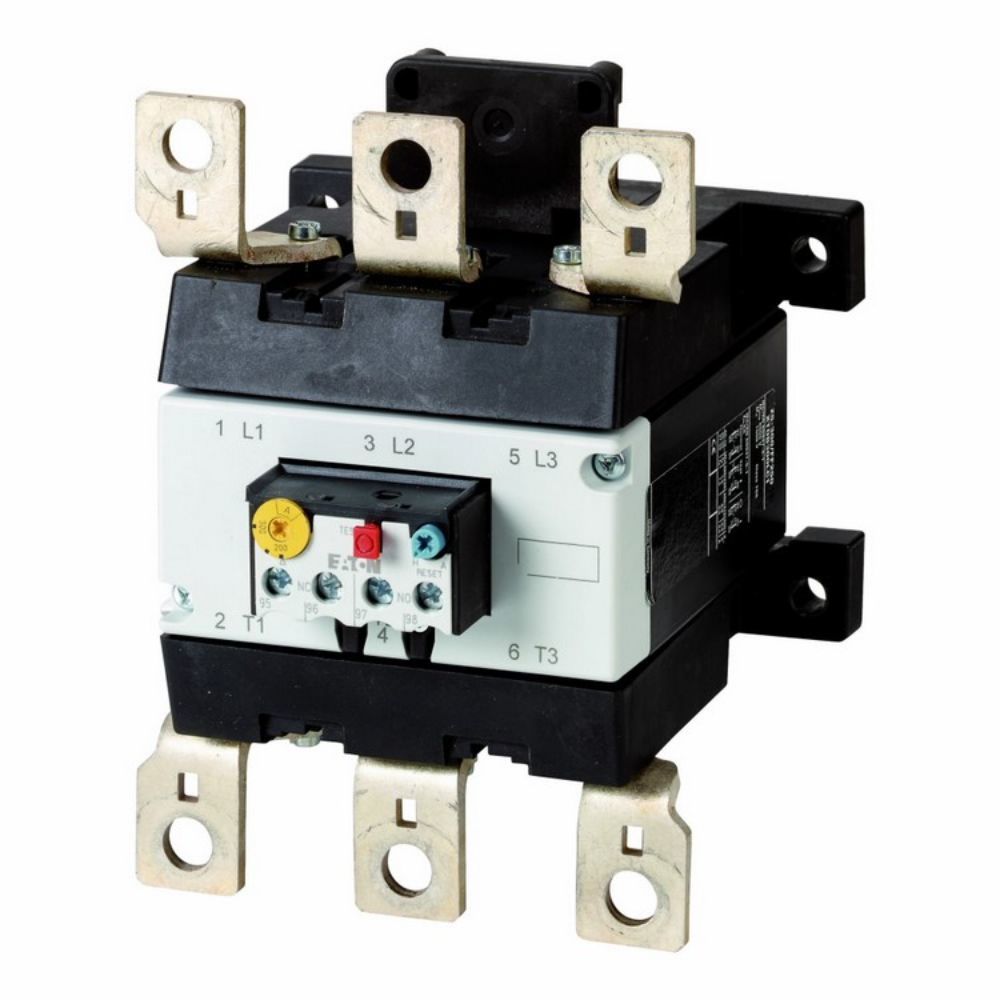

EATON Z5-160-FF250 TERMİK RÖLE (Z5) 120-160A (DILM)
KDV Dahildir.
x
660,60 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON Z5-160-FF250 TERMİK RÖLE (Z5) 120-160A (DILM) |
| Stok Kodu | 210073 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON Z5-160/FF250 Termik Röle, 120-160 A aralığında çalışan üç fazlı motorların aşırı yük ve faz kaybı risklerine karşı korunması için tasarlanmış bimetal koruma elemanıdır. DILM250 kontaktörle kullanılan motor yol verme panolarında; pompa, fan, kompresör, konveyör ve benzeri yüksek güçlü motor devrelerinde güvenli koruma katmanı oluşturur.
Z5 serisi Termik Röle, motor nominal akımına göre ayarlanarak uzun süreli aşırı yükte kontaktör kumanda devresini keser. Dahili yardımcı kontakları sayesinde arıza bildirimi, PLC girişi, ikaz lambası ve kontaktör bobini kesme senaryolarına uygun bir altyapı sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- 120-160 A hassas ayar: Termik Röle ayarı, motor etiket akımına uygun koruma eşiği oluşturur.
- Class 10A açma sınıfı: Termik Röle, standart motor kalkış rejimlerinde etkin aşırı yük koruması sağlar.
- Faz kaybı hassasiyeti: Üç fazlı motorlarda faz eksilmesine bağlı aşırı ısınma riskini azaltmaya yardımcı olur.
- Dahili 1NA+1NK kontak: Arıza sinyali, kilitleme ve kumanda devresi kesme uygulamalarını kolaylaştırır.
- Manuel/otomatik reset: Bakım prosedürüne ve işletme senaryosuna uygun devreye alma esnekliği sunar.
- Yüksek bağlantı kapasitesi: Ana devrede 185 mm² kablo pabucu ve 25 mm bara genişliği için bağlantı imkânı sağlar.
Teknik & Donanım Özellikleri
| Marka / Model | EATON Z5-160/FF250 |
| Ürün kodu | 210073 |
| Ürün tipi | Bimetal Termik Röle |
| Akım ayar aralığı | 120-160 A |
| Açma sınıfı | Class 10A |
| Uyumlu kontaktör | DILM250 |
| Yardımcı kontak | 1NA + 1NK |
| Maksimum çalışma gerilimi | 1000 V |
| Koruma derecesi | IP00 |
| Montaj tipi | Doğrudan, ayrı ve doğrudan ek montaj |
| Çalışma sıcaklığı | -25 °C ila +60 °C |
| Boyutlar | 146 x 167 x 128 mm |
| Ana bağlantı | 185 mm² kablo pabucu, M10 x 35 vida, 18 Nm |
| Kumanda terminali | 0,75-2,5 mm² yüksüklü / 0,75-4 mm² tek telli, 1,2 Nm |
| Standartlar | IEC/EN 60947-4-1, UL 60947-4-1, CE, CSA, VDE 0660 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Termik Röle montajında ayar değeri motor etiketindeki nominal akıma göre belirlenmelidir; kablo kesiti veya kontaktör anma akımı doğrudan ayar referansı değildir. Ana devrede uygun pabuç, temiz temas yüzeyi ve 18 Nm sıkma torku uygulanmalıdır. IP00 yapı nedeniyle ürün kapalı pano içerisinde kullanılmalı, enerjisiz çalışma prosedürü uygulanmalı ve üst devre kısa devre koruması proje koordinasyonuna göre seçilmelidir.
Sıkça Sorulan Sorular
EATON Z5-160/FF250 Termik Röle'nin akım ayar aralığı nedir?
Bu Termik Röle, 120 A ile 160 A arasında ayarlanabilir. En doğru koruma için ayar motorun anma akımına göre yapılmalıdır.
Bu Termik Röle hangi kontaktörle kullanılmalıdır?
Ürün, DILM250 kontaktörle kullanılan motor yol verme uygulamalarına uygundur. Mekanik uyum ve koruma koordinasyonu pano projesiyle birlikte değerlendirilmelidir.
Yardımcı kontak düzeni ne sağlar?
1NA+1NK yardımcı kontak yapısı; arıza sinyali, kontaktör bobini kesme, PLC dijital giriş ve ikaz devrelerinde kullanılabilir.
Reset fonksiyonu nasıl çalışır?
Üründe manuel ve otomatik reset seçeneği bulunur. İşletme güvenliği için reset modu, makinenin yeniden devreye alma prosedürüne göre seçilmelidir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Termik Röle siparişleriniz mağazamızdan orijinal ambalajında, ürün kodu ve barkod kontrolü yapılarak adınıza faturalı şekilde sevk edilir. Ürün, geçerli üretici ve distribütör garanti koşulları kapsamında temin edilir.
