Ürün Tanıtımı & Kullanım Alanları

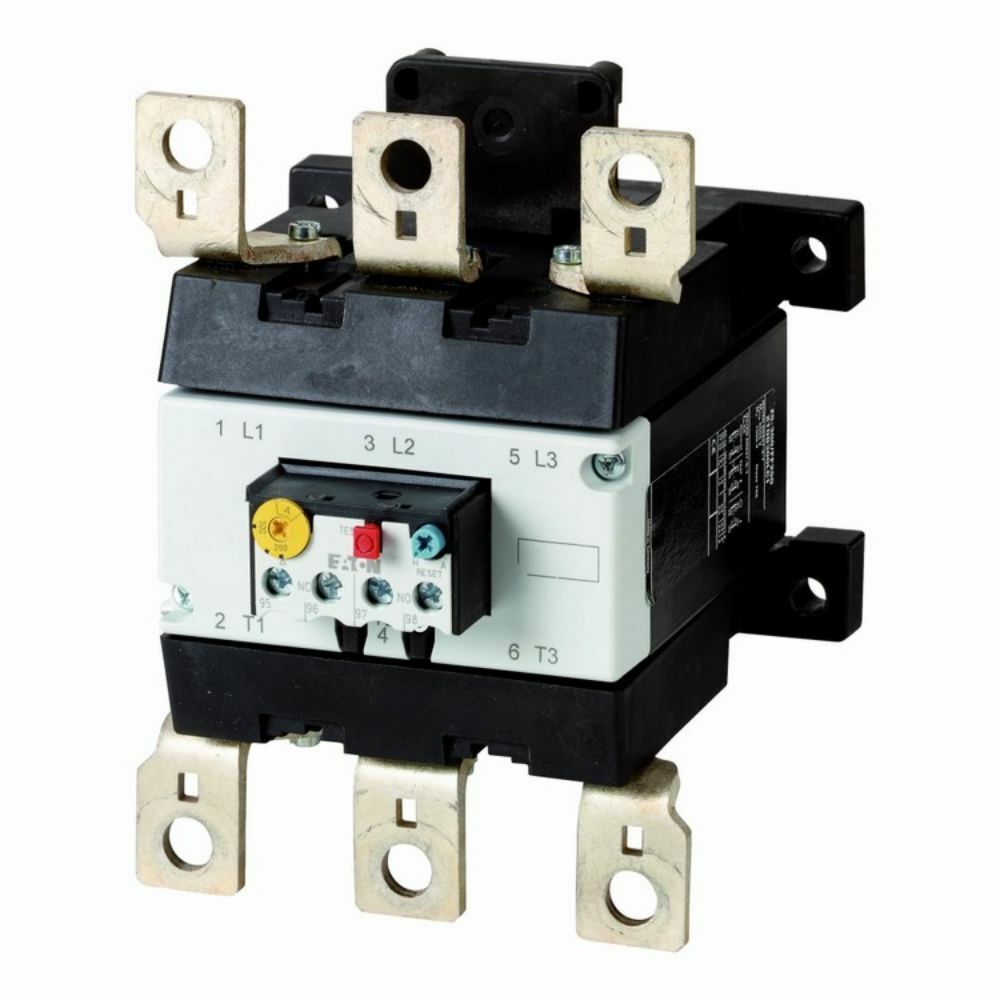

EATON Z5-100/FF250, 70-100A aralığında ayarlanabilen, yüksek güçlü üç fazlı motorların aşırı akım koşullarına karşı korunmasında kullanılan bimetal yapılı bir Termik Röle çözümüdür. DILM250 güç kontaktörüyle doğrudan kullanılmak üzere tasarlanan ürün; pompa, fan, kompresör, konveyör, havalandırma ve ağır hizmet tipi motor kumanda panolarında güvenilir koruma kurgusu oluşturur.

Class 10A açma karakteristiğine sahip Termik Röle, motorun etiket akımına göre ayarlanır ve uzun süreli aşırı yükte kumanda devresinin kesilmesine yardımcı olur. Faz kaybı hassasiyeti sayesinde üç fazlı motorlarda faz kesilmesinden doğabilecek dengesiz akım ve ısınma risklerinin kontrol altına alınmasına katkı sağlar.

Öne Çıkan Üstün Özellikler & Avantajları

• 70-100A ayar aralığı: Motor anma akımına uygun hassas koruma ayarı yapılmasını destekler.
• Class 10A açma karakteristiği: Standart motor yol alma uygulamalarında kontrollü aşırı yük koruması sunar.
• Faz kaybı hassasiyeti: Üç fazlı motor devrelerinde faz kesilmesine karşı ek koruma avantajı sağlar.
• 1NO + 1NC yardımcı kontak: Arıza sinyali, ikaz lambası, PLC girişi veya kontaktör bobin kesme senaryoları için kullanılabilir.
• Doğrudan montaj yapısı: DILM250 kontaktör ile uyumlu Termik Röle bağlantısı sayesinde pano içinde düzenli mekanik kurulum sağlar.
• Test ve reset fonksiyonları: Test/stop butonu ile manuel veya otomatik reset kullanım seçenekleri devreye alma ve bakım süreçlerini kolaylaştırır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Bu Termik Röle seçilirken motor etiket akımı 70-100A ayar bandı içinde olmalı; ayar düğmesi motorun gerçek anma akımına getirilmelidir. Ana devre bağlantılarında uygun kesitte kablo pabucu kullanın, 18 Nm tork değerine uyun ve IP00 yapısı nedeniyle cihazı uygun koruma sınıfındaki kapalı pano içinde uygulayın. Aşırı yük korumasının kısa devre koruması olmadığı unutulmamalı; üst devre sigortası veya devre kesicisi proje koordinasyonuna göre belirlenmelidir.

Sıkça Sorulan Sorular

Z5-100/FF250 Termik Röle hangi motorlar için uygundur?

Bu ürün, anma akımı 70-100A aralığında bulunan ve uygun kontaktör-koruma koordinasyonu sağlanmış üç fazlı motor devreleri için uygundur. Pompa, fan, kompresör, konveyör ve proses makinelerinde kullanılabilir.

Faz kaybında nasıl çalışır?

Faz kaybı hassasiyetine sahip Termik Röle, üç fazdan birinin kesilmesiyle oluşabilecek dengesiz yüklenme riskini algılamaya yardımcı olur ve yardımcı kontakları üzerinden kumanda devresinin durdurulmasını destekler.

Yardımcı kontaklar hangi amaçla kullanılır?

1NO ve 1NC yardımcı kontaklar; arıza lambası, sesli ikaz, PLC dijital giriş, uzaktan alarm ve kontaktör bobin devresini kesme gibi kumanda fonksiyonlarında değerlendirilebilir.

Montajda hangi güvenlik adımları uygulanmalıdır?

Termik Röle montajı enerjisiz ortamda yapılmalı, ana devre torkları kontrol edilmeli ve devreye alma öncesinde test fonksiyonu ile kumanda kesme senaryosu doğrulanmalıdır.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamız stoklarından temin edilen EATON Z5-100/FF250 Termik Röle, orijinal ambalajında ve adınıza faturalı olarak sevk edilir. Pano projeniz için doğru kontaktör uyumluluğu, akım ayarı ve koruma koordinasyonu konusunda teknik ekibimizden destek alabilirsiniz.
