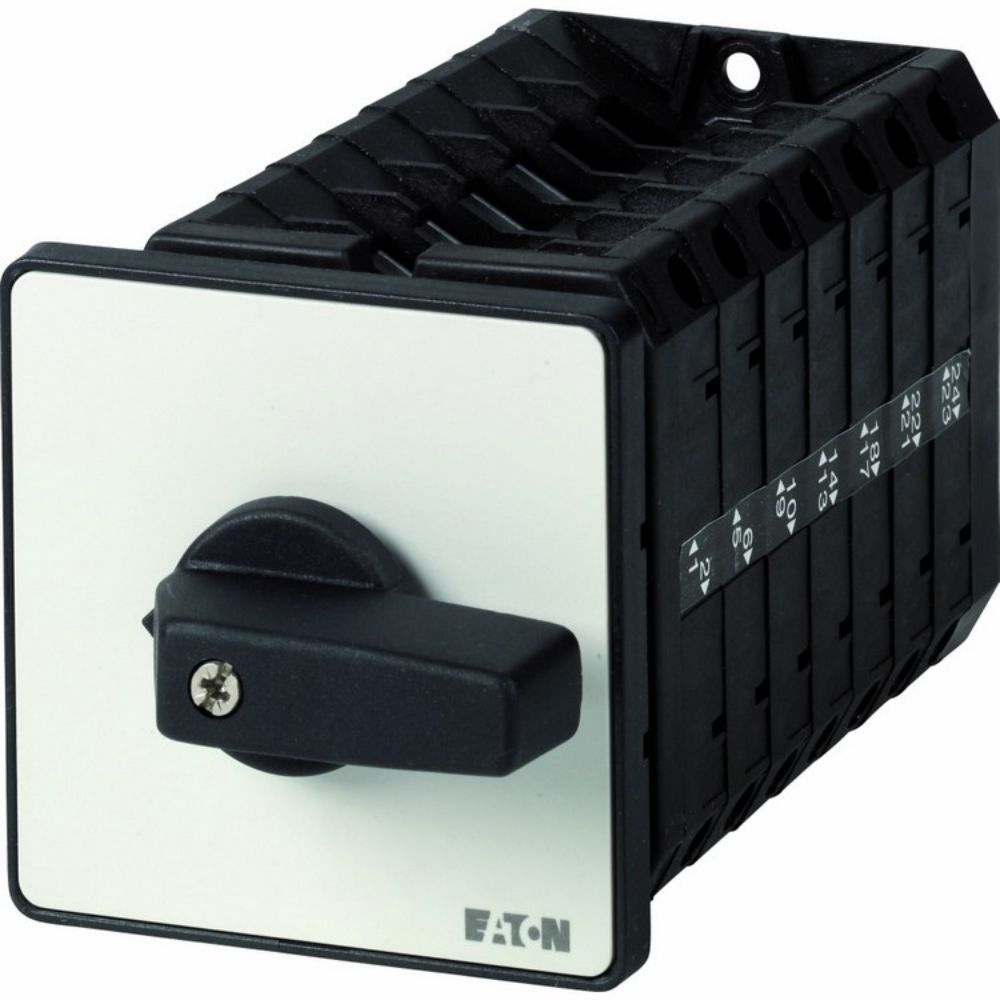

EATON T5B-7-15866/E PAKO ŞALTER (ÇİFT DEVİRLİ ENVERSÖR MOTOR ŞALTERİ) 3X63A
KDV Dahildir.
x
576,11 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON T5B-7-15866/E PAKO ŞALTER (ÇİFT DEVİRLİ ENVERSÖR MOTOR ŞALTERİ) 3X63A |
| Stok Kodu | 214788 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON T5B-7-15866/E Pako Şalter, üç fazlı Dahlander motorların iki hızda ve iki yönde çalıştırılması için tasarlanmış 3 kutuplu bir kam şalteridir. 2-1-0-1-2 konum düzeni; düşük hız, yüksek hız, kapalı ve iki dönüş yönünün belirgin şekilde seçilmesini sağlar. Bu Pako Şalter; fan, pompa, havalandırma, kompresör, takım tezgâhı ve makine kumanda panolarında kullanılabilir.
63A kesintisiz akım kapasitesi, 690V maksimum AC çalışma gerilimi ve 45° kumanda açısı sayesinde motor kumanda devrelerinde kontrollü ve tekrarlanabilir işletme sunar. Ürün, gömme ön montaj yapısı ve IP65 ön yüz korumasıyla pano kapağına veya makine kumanda yüzeyine uygulanmaya uygundur.
Öne Çıkan Üstün Özellikler & Avantajları
- Çift devir ve enversör fonksiyon: Tek bir Pako Şalter üzerinden iki hız ve iki dönüş yönü yönetilir.
- 63A anma akımı: Güçlü motor kumanda devreleri için yüksek akım taşıma kapasitesi sunar.
- IP65 ön koruma: Pano kapağı ve makine yüzeylerinde toz ve su etkilerine karşı koruma sağlar.
- 45° geçiş açısı: Kademeler arasında net ve kontrollü mekanik hareket oluşturur.
- 500.000 operasyon mekanik ömrü: Yoğun kullanılan endüstriyel kumanda panolarında uzun kullanım ömrü sağlar.
- Geniş terminal aralığı: M6 vidalı bağlantılar 2,5-35mm² aralığındaki iletkenlerle uyumludur.
Teknik & Donanım Özellikleri
| Ürün tipi | Pako Şalter, enversör ve çift devirli Dahlander motor şalteri |
|---|---|
| Marka / model | EATON T5B-7-15866/E |
| Katalog numarası | 214788 |
| EAN | 4015082147884 |
| Kutup / kontak yapısı | 3 kutup, 12 kontak, 7 kontak ünitesi |
| Fonksiyon | Bir kademeli sargı, 2 hız, 2 çalışma yönü |
| Pozisyon düzeni | 2-1-0-1-2, 0 kapalı konumlu ve sabit kademeli |
| Anma kesintisiz akımı | 63A |
| Anma çalışma gerilimi | AC maksimum 690V |
| AC-3 akımı | 400V için 41A |
| AC-23A akımı | 400/415V için 63A |
| AC-23A işletme gücü | 400V, 50Hz için 30kW |
| Ön yüz koruması | IP65; NEMA 12 ve NEMA 1 |
| Montaj şekli | Gömme tip ön montaj |
| Geçiş açısı | 45° |
| Mekanik ömür | 500.000 operasyon |
| Ölçüler | 190 x 88 x 88mm |
| Ağırlık | 1,13kg |
| Terminal bağlantısı | M6 vidalı bağlantı, 4Nm sıkma torku |
| İletken kapasitesi | 1 x 2,5-35mm² veya 2 x 2,5-16mm²; yüksüklü iletkende 1 x 1-25mm² veya 2 x 1,5-10mm² |
| Kısa süreli dayanım akımı | 1,3kA, 1 saniye |
| Koşullu kısa devre akımı | 2kA |
| Standartlar | IEC/EN 60947-3, IEC/EN 60204, UL 60947-4-1, VDE 0660, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Pako Şalter montajından önce enerji tamamen kesilmeli ve motorun iki hız-kumanda devresi üretici bağlantı şemasına göre doğrulanmalıdır. AC-3 motor akımı, motorun çalışma gerilimi ve yük karakteristiği birlikte değerlendirilmelidir. Terminaller M6 bağlantı yapısına uygun ferrül veya kablo pabucuyla hazırlanmalı, bağlantılar 4Nm torkla sıkılmalı ve devreye alma öncesi yön, hız ve 0 konumu test edilmelidir. Ürün aşırı yük ve kısa devre koruması sağlamadığından uygun motor koruma ve sigorta düzeni ayrıca kurulmalıdır.
Sıkça Sorulan Sorular
EATON T5B-7-15866/E Pako Şalter hangi motor uygulamalarında kullanılır?
Bu Pako Şalter; iki hızda ve iki yönde çalışan üç fazlı Dahlander motorların fan, pompa, havalandırma ve makine kumanda devrelerinde kullanılır.
Pako Şalterin anma akımı ve motor gücü nedir?
Anma kesintisiz akımı 63A'dır. AC-3 kategorisinde 400V için 41A, AC-23A kategorisinde 400V için 63A ve 30kW işletme gücü değerine sahiptir.
Pako Şalter bağlantısı ve montajı nasıl yapılır?
Gömme tip ön montaj uygulanır. M6 vidalı terminaller 2,5-35mm² iletkenleri destekler ve bağlantı vidaları 4Nm torkla sıkılmalıdır.
Ürün orijinal mi ve garanti süreci nasıl işler?
Ürün mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında gönderilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON T5B-7-15866/E Pako Şalter, mağazamız güvencesiyle orijinal ürün olarak temin edilir. Siparişler faturalı şekilde hazırlanır; model kodu, ürün etiketi ve fiziksel ambalaj kontrolü yapıldıktan sonra sevk edilir. Proje adetli alımlarında stok ve teslimat planlaması için teknik ekibimizden destek alınabilir.
